维修调整要领书 12 -5 ３） 请调整更换后的传感器高度 。 ① ＦＳＤ 支架 （ 供料器跳起传感器 ） 把 ＦＳＤ 支架上面调整到距离供料器上面 １２７．１±０．１ mm 的高度，然后固定 。 左右 （ 受光和投光 ） 对称的 FSD 支架高度差为 ０．１ mm 以下 。 127.1 ± 0.1 供料器浮起传感器 FSD 垫片 FSD 支架 供料器上面
维修调整要领书
12-4

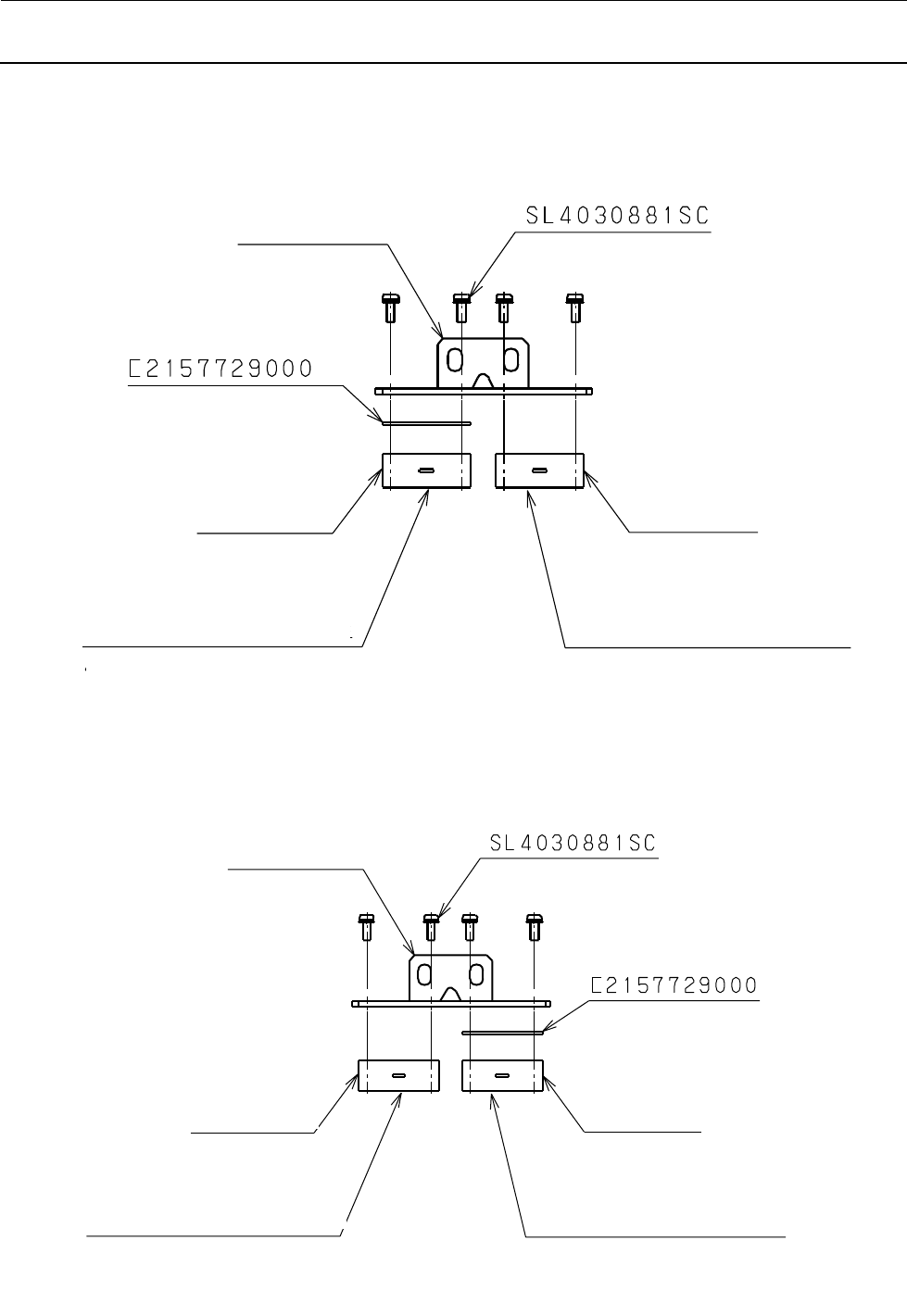

③．FSD 支架（左后）
④．FSD 支架（右后）
图１２－５
图１２－６
FSD 支架
确认用 LED 侧
确认用 LED 侧
FSD 支架
确认用 LED 侧
确认用 LED 侧
供料器浮起传感器
(RR)
投光组件
供料器浮起传感器(RF)投光组件
供料器浮起传感器(RF)受光组件
供料器浮起传感器(RR)受光组件
4015365
66
(
做标记标注: 40153656_2)
4015365
5
(
做标记标注: 40153655_1)
4015365
5
(
做标记标注: 40153655_1)
4015365
66
(
做标记标注: 40153656_1)
维修调整要领书
12-5

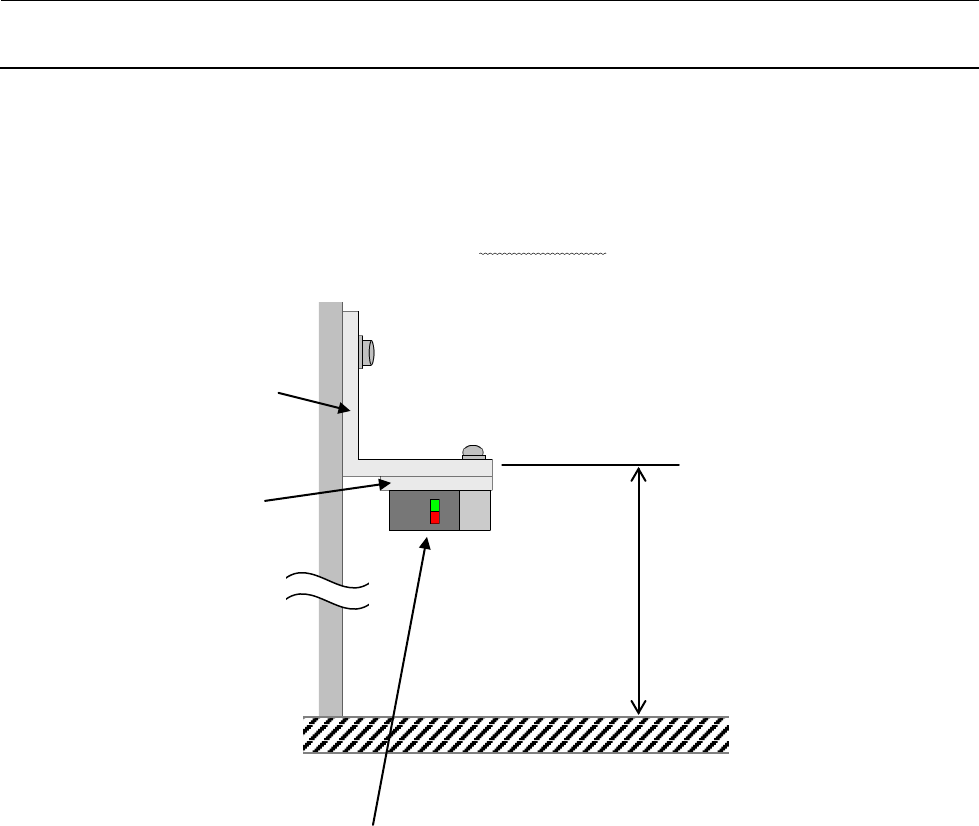

３） 请调整更换后的传感器高度。
① ＦＳＤ支架（供料器跳起传感器）
把ＦＳＤ支架上面调整到距离供料器上面１２７．１±０．１ mm 的高度，然后固定。
左右（受光和投光）对称的 FSD 支架高度差为０．１ mm 以下。
127.1±0.1
供料器浮起传感器
FSD
垫片
FSD 支架
供料器上面
维修调整要领书
12-6

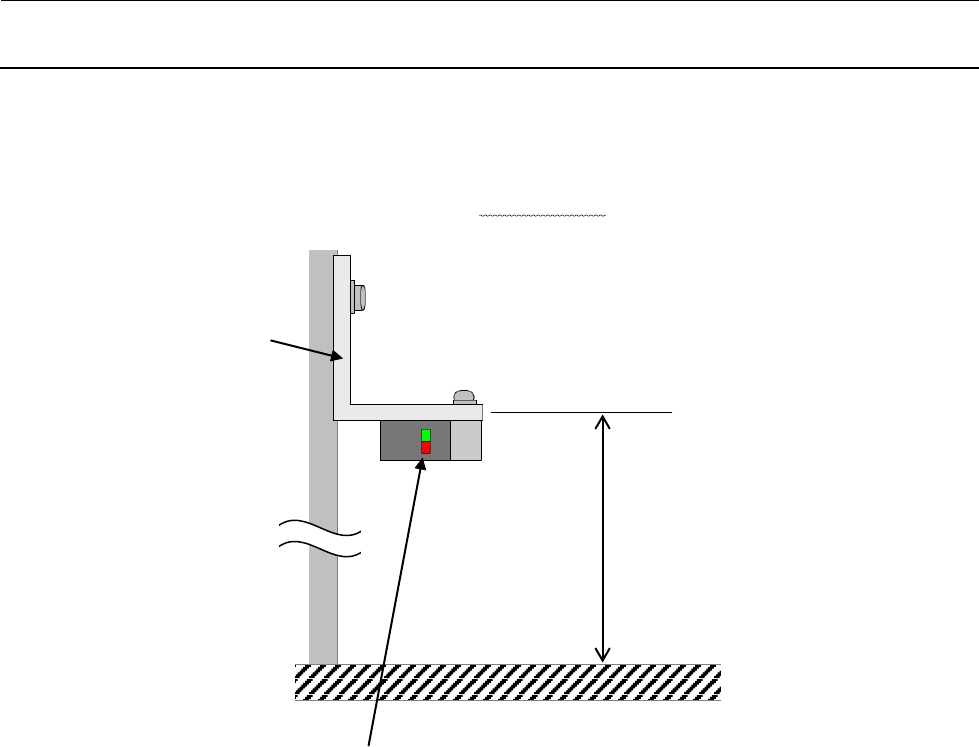

② ＦＳ支架（供料器检测传感器）
把ＦＳ支架上面调整为距离供料器上面１３０±０．１ mm 的高度，然后固定。
左右（受光和投光）对称的 FSD 支架高度差为０．１ mm 以下。
４） 调整光轴。
① 把各传感器的差投连接到规定的位置，打开主体的电源。
② 调整投光侧、受光侧的传感器，调整光轴。
光轴的受光侧的 LED 红色，绿色均亮灯。
（红色是动作显示灯。绿色是安全显示灯。）
※ FSD 支架对应 2 各传感器光轴。
130.0±0.1
供料器浮起传感器
FSD 支架
供料器上面
