维修调整要领书 12 -7 ※ 传感器型号为 40002130 ～ 40002137 时，请执行 5 ）的容量调整。传感器型号为 40513653 ～ 40153656 时，请执行 6 ）的确认。５）进行旋钮调整（供料器跳起传感器）。调整旋钮时，在传感器安装高度、Ｙ方向安装位置（传感器ＢＲ的长孔中心的传感器固定）、光轴调整之后再进行调整。＜調整に使用するもの＞・ＮＦ１２供料器（ＮＦ１６、ＮＦ２…

维修调整要领书

12-6

② ＦＳ支架（供料器检测传感器）

把ＦＳ支架上面调整为距离供料器上面１３０±０．１ mm 的高度，然后固定。

左右（受光和投光）对称的 FSD 支架高度差为０．１ mm 以下。

４）调整光轴。

① 把各传感器的差投连接到规定的位置，打开主体的电源。

② 调整投光侧、受光侧的传感器，调整光轴。

光轴的受光侧的 LED 红色，绿色均亮灯。

（红色是动作显示灯。绿色是安全显示灯。）

※ FSD 支架对应 2 各传感器光轴。

130.0±0.1

供料器浮起传感器

FSD 支架

供料器上面

维修调整要领书

12-7

※ 传感器型号为 40002130～40002137 时，请执行 5）的容量调整。

传感器型号为 40513653～40153656 时，请执行 6）的确认。

５）进行旋钮调整（供料器跳起传感器）。

调整旋钮时，在传感器安装高度、Ｙ方向安装位置（传感器ＢＲ的长孔中心的传感器固定）、光轴调整

之后再进行调整。

＜調整に使用するもの＞

・ＮＦ１２供料器（ＮＦ１６、ＮＦ２４也可）→无锁定型

・ＮＦ１６Ｎ供料器（ＮＦ１２Ｎ、ＮＦ２４Ｎ也可） ※以上为传送路侧供料器跳起传感器调整用

・ＮＦ１６供料器（ＮＦ１２、ＮＦ２４、ＮＦ１２Ｎ、ＮＦ１６Ｎ、ＮＦ２４Ｎ也可）

・ＮＦ３２供料器（ＮＦ３２３Ｓ、ＮＦ３２４Ｓ、ＮＦ３２ＦＳ均可）

・散件供料器（ＢＦ１０、ＢＦ１１、ＢＦ１２均可） ※以上为机器外侧供料器跳起传感器调整用

・＋螺丝刀、－精密螺丝刀

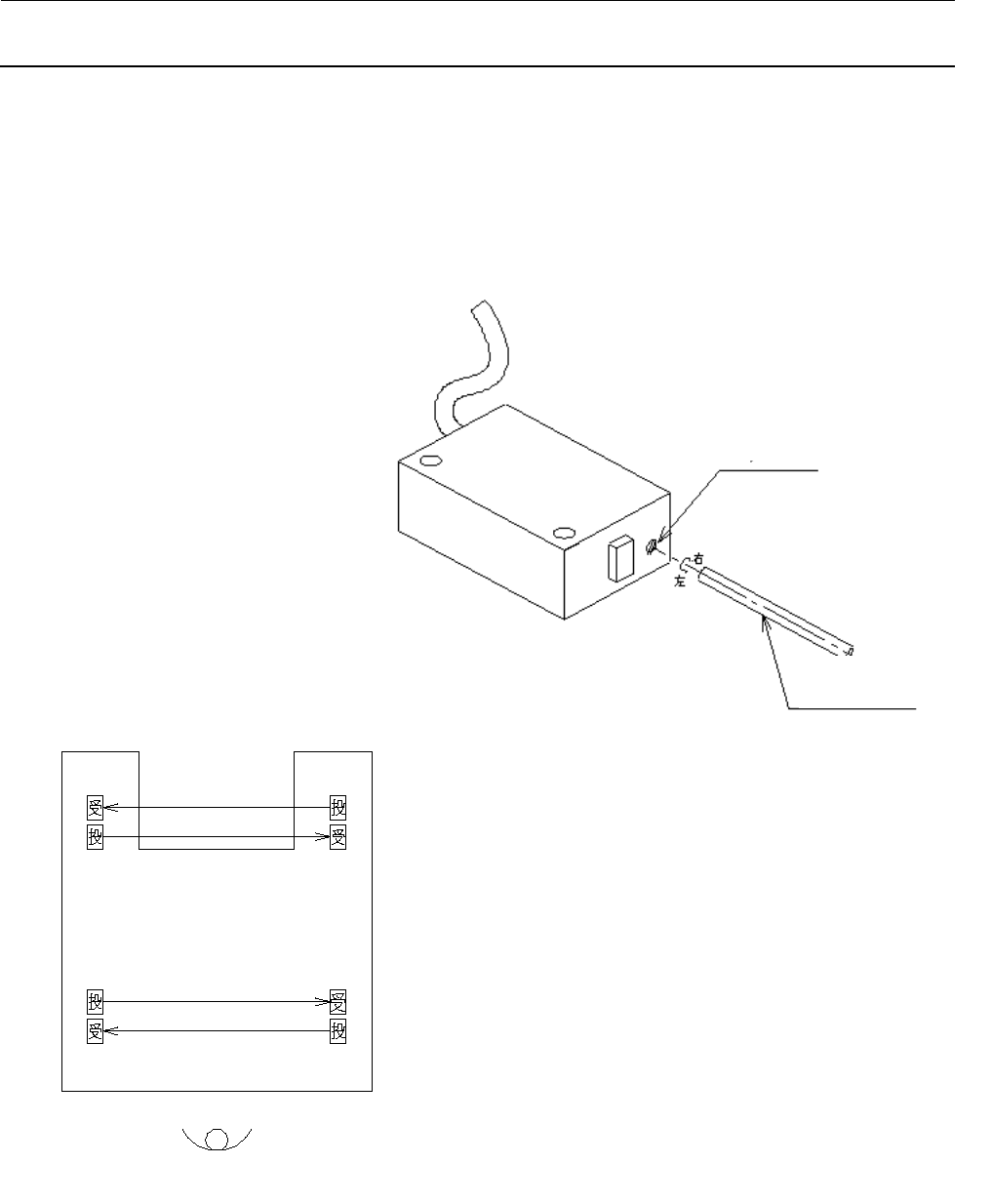

图１２－９

旋钮

精密螺丝刀

图１２－１０

背面

贴片机上面图

（机器外侧）

（传送路侧）

（机器外侧）

正面

维修调整要领书

12-8

・ ① 传送路侧供料器跳起传感器调整程序

1)转动投光侧的旋钮到 min 侧（左侧），遮挡传感器。

2)慢慢地向 max 侧（右侧）转动旋钮，调整到受光侧的红灯，绿灯均亮灯的位置。

3)把 NF12 供料器设置到供料器的左、中、右，开关前护罩，确认传感器是否 OFF。

念擦孛

NF12工創匂

NF16N工創匂

念朔卞強勧湖匂

( 勧僕揃迦)

※打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。拧松传感器安装螺丝，

前后移动进行调整。

4) 3)的作业时，变更了传感器的安装位置后，请重新调整光轴(从 1))。

（传感器位置移动后，旋钮调整量会发生变化）

5)与 3)同样调整ＮＦ１６Ｎ供料器，确认传感器ＯＦＦ。

※打开前盖，传感器也不ＯＦＦ时，传感器安装位置的 Y 方向偏斜。拧松传感器安装螺丝，前后移

动进行调整。（大多数是移动到传送路侧）

6) 5)的子喔也时，变更了传感器的安装位置后，请重新调整光轴(从 1))。

（传感器位置移动后，旋钮调整量会变化，因此ＮＦ１２供料器不能ＯＮ／ＯＦＦ的可能性有）

前护罩

NF12 供料器

NF16N 供料器

使传感器前后移动

（传送路侧）
