维修调整要领书 12 -9 ② 机器外侧供料器跳起传感器的调整程序 1) 把投光侧的旋钮向 min 侧 （ 左侧 ） 转动，遮挡传感器 。 2) 把旋钮慢慢向 max 侧 （ 右侧 ） 转动，调整到受光侧的红灯，绿灯均亮灯的位置 。 3) 把散件供料器设置到供料器的左 、 中 、 右，确认传感器是否 ＯＦＦ。 ※ 传感器 ＯＮ（ 绿灯不正常亮灯 ） 时，转动旋钮，让绿灯亮灯 。 4) 把 ＮＦ３２ 供料器设置到与 3) 同样的位置，用手…
维修调整要领书
12-8
・ ① 传送路侧供料器跳起传感器调整程序
1)转动投光侧的旋钮到 min 侧（左侧），遮挡传感器。
2)慢慢地向 max 侧（右侧）转动旋钮，调整到受光侧的红灯，绿灯均亮灯的位置。
3)把 NF12 供料器设置到供料器的左、中、右，开关前护罩，确认传感器是否 OFF。
念擦孛
念擦孛
NF12工創匂
NF16N工創匂
念朔卞強勧湖匂
( 勧僕揃迦)
※打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。拧松传感器安装螺丝，
前后移动进行调整。
4) 3)的作业时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会发生变化）
5)与 3)同样调整ＮＦ１６Ｎ供料器，确认传感器ＯＦＦ。
※打开前盖，传感器也不ＯＦＦ时，传感器安装位置的 Y 方向偏斜。拧松传感器安装螺丝，前后移
动进行调整。（大多数是移动到传送路侧）
6) 5)的子喔也时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会变化，因此ＮＦ１２供料器不能ＯＮ／ＯＦＦ的可能性有）
前护罩
NF12 供料器
NF16N 供料器
使传感器前后移动
（传送路侧）
维修调整要领书
12-9
②机器外侧供料器跳起传感器的调整程序
1)把投光侧的旋钮向 min 侧（左侧）转动，遮挡传感器。
2)把旋钮慢慢向 max 侧（右侧）转动，调整到受光侧的红灯，绿灯均亮灯的位置。
3)把散件供料器设置到供料器的左、中、右，确认传感器是否ＯＦＦ。
※传感器ＯＮ（绿灯不正常亮灯）时，转动旋钮，让绿灯亮灯。

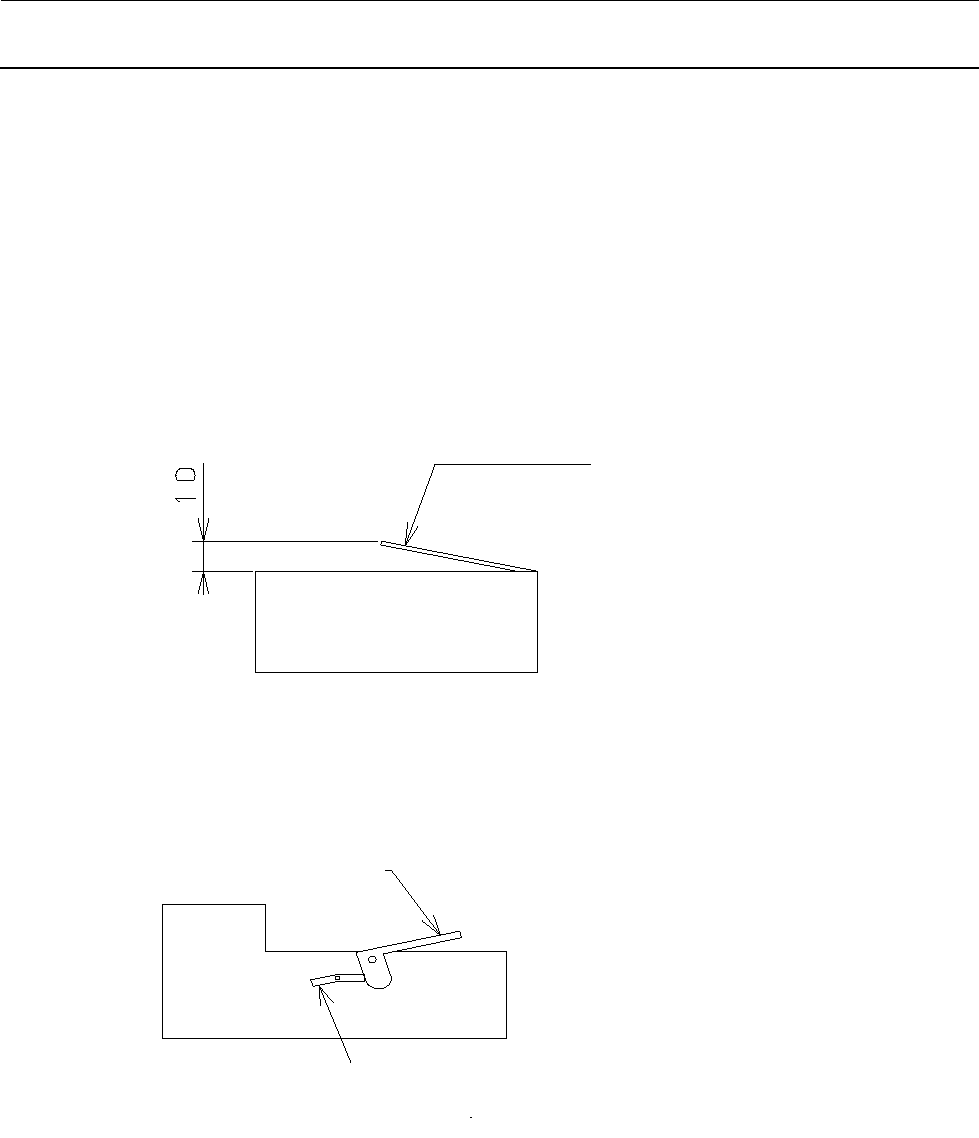

4)把ＮＦ３２供料器设置到与 3)同样的位置，用手打开顶盖１０ｍｍ以内，确认传感器应ＯＦＦ。
喘返箕軟
NF32工創匂
※ 3)的时候，如果旋钮转的过度，ＮＦ３２的护罩打开后传感器也不反应。
5)把ＮＦ１６供料器设置到与 3)同样的位置，用手打开顶盖１０ｍｍ以内，确认传感器应ＯＦＦ。
競固
王庫
FN16工創匂
※ 传感器不ＯＦＦ时，请前后移动传感器的安装位置，重新从 1)调整光轴。
用手向上抬
NF32 供料器
顶盖
杆
NF16 供料器
维修调整要领书
13-1
１

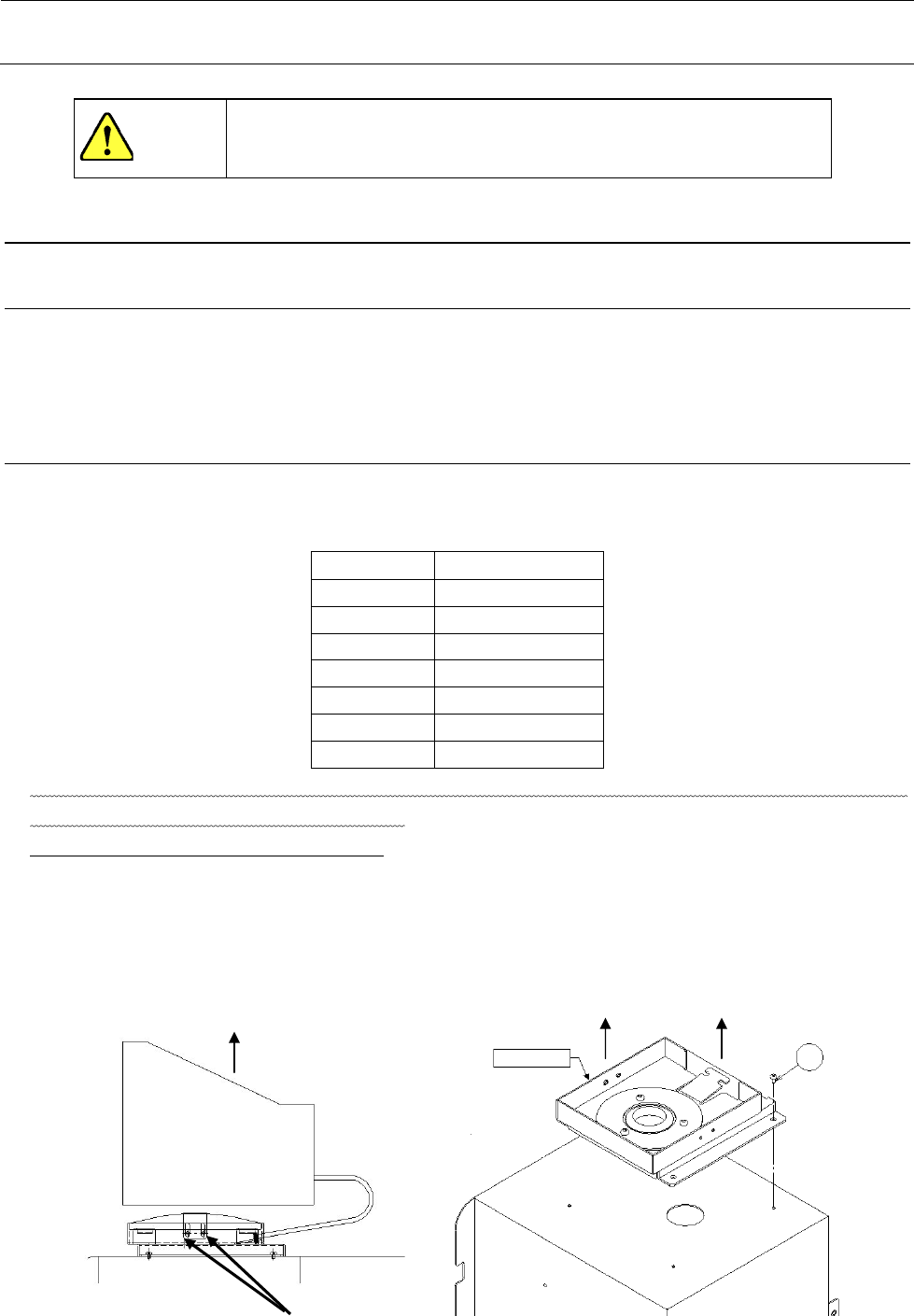

为了防止突然的起动造成事故，请关掉电源之后再进行操作。
13 其它机器
13-1．图像监视器的更换方法
图像监视器有 M/C Rev.上的差别，所安装的监视器是因此而不同的。
（※CRT 监视器（货号：40033342）和 LCD 监视器（货号：40102599））
请对表 13-1-1、表 13-1-2 所示的 M/C Rev. 进行确认后，分别进行更换作业。
13-1-1．CRT 监视器 → LCD 监视器的更换
适用于该作业的 M/C Rev.如表 13-1-1 所示。
表 13-1-1
机种名 对象 M/C Rev.
KE-2070 Rev. F 以前
KE-2080 Rev. H 以前
KE-2080R Rev. B 以前
KE-1070 Rev. E 以前
KE-1070C Rev. E 以前
KE-1080 无 Rev.
KE-2070C 无 Rev.
CRT 监视器和 LCD 监视器之托架、电源电缆是不同的，所以必须全部更换为可用于 LCD 监视器者。
请依照以下所示的操作顺序进行更换作业。
○ CRT 监视器、托架、电源电缆的拆卸
１） 请拆下监视器部后方的监视器电源电缆、图像监视器电缆。
２） 请松开①的螺丝（左右合计 4 个），抬起 CRT 监视器并卸下。（图 13-1-1）
３） 请切断用来固定监视器电缆的束线箍，松开②的螺丝（共 4 个），卸下监视器托架。（图 13-1-2）
４） 请拆下监视器电源电缆所连接的连接器（CN709），卸下监视器电源电缆。
拆下的连接器（CN709）属于未使用部件，请用涂聚氯乙烯绝缘带等包裹，避免被使用。
危险
①
图 13-1-1
②
图 13-1-2
监视器托架
