维修调整要领书 13 -3 ○ 图像监视器（ LCD ）托架的安装 １） 请用 ③ 的螺丝（共 4 个）安装图像监视器托架组件。 （图 13-1-5 ） ２） 请用 ④ 的螺丝（共 4 个）将图像监视器托架组件安装到图像监视器上。 （图 13-1-5 ） ３） 请将监视器电源电缆和图像监视器电缆与图像监视器连 接 。（ 图 13-1-6 ） ４） 请用束线箍将电缆固定到固定底座上。 此时，请注意避免连接器的连接部受到负载 。（ 图 13…
维修调整要领书
13-2

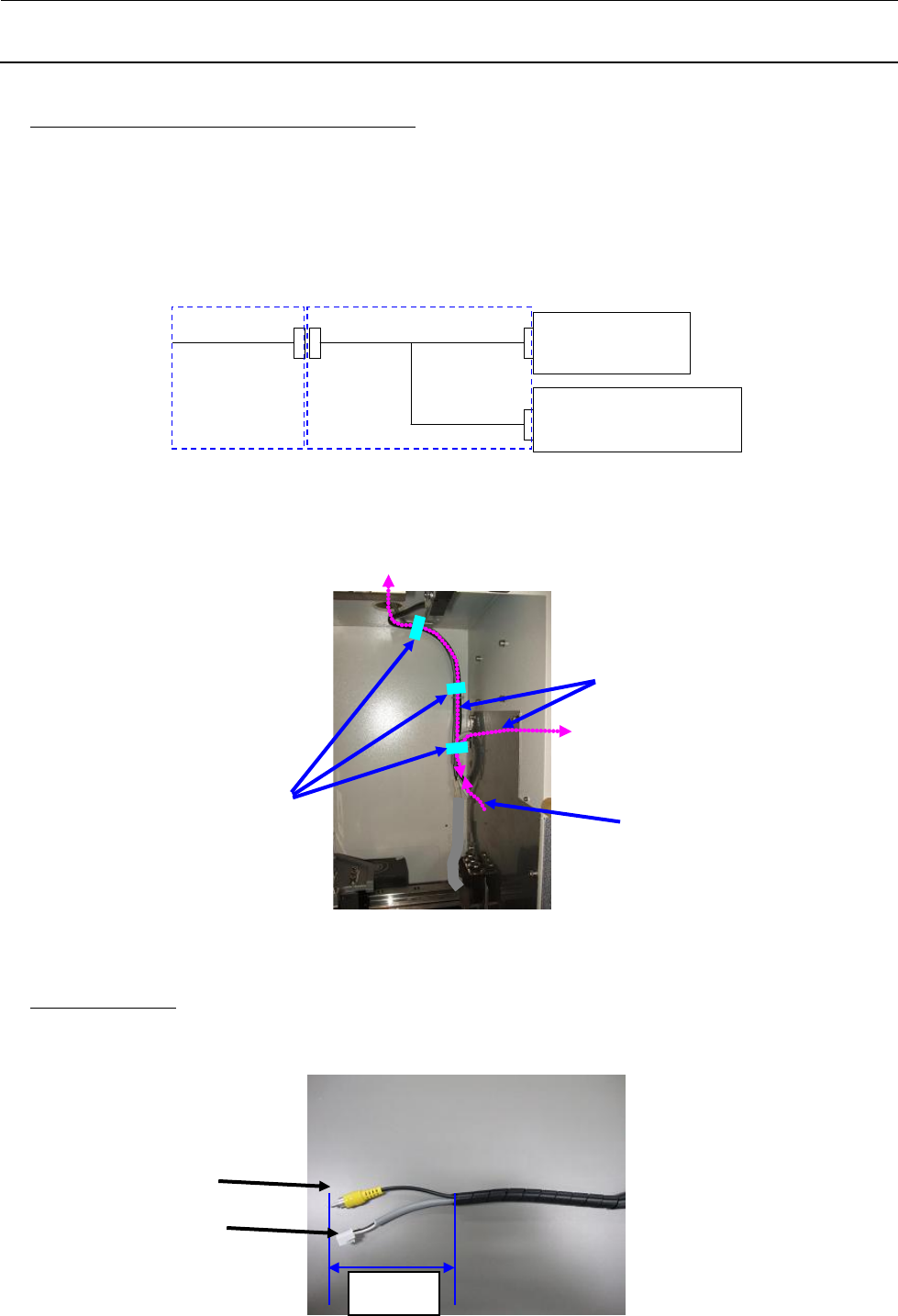

○ LCD 监视器电源电缆（40099343）的配线
１） 请卸下前侧操作监视器所连接的电源电缆连接器（F-LCD PWR）。
２） 请参照以下连接图所示的标记，连接图像监视器电源电缆。
（※图像监视器要在组装监视器后再连接）
３） 请按图 13-1-3 的照片所示，对监视器电源电缆进行配线，一共 3 个部位用束线箍固定。
图 13-1-3（从贴片机内部看到的情况）
○ 缠绕管的安装
１） 请在图 13-1-4 的照片所示位置（离连接器前端 70mm）上，将监视器电源电缆和图像监视器电
缆包裹缠绕管。
图 13-1-4
DC12V
F
-
LCD PWR
MONI PWR
F
-
LCD PWR
（
LCD
）
图像监视器电源电缆
(40099344)
操作监视器电源电缆
(40045442)
图像监视器
（LCD）
操作监视器
操作监视器电源电缆
监视器电源电缆
往图像监视器
往操作监视器
用束线箍固定
监视器电源电缆
图像电缆
70mm
维修调整要领书
13-3

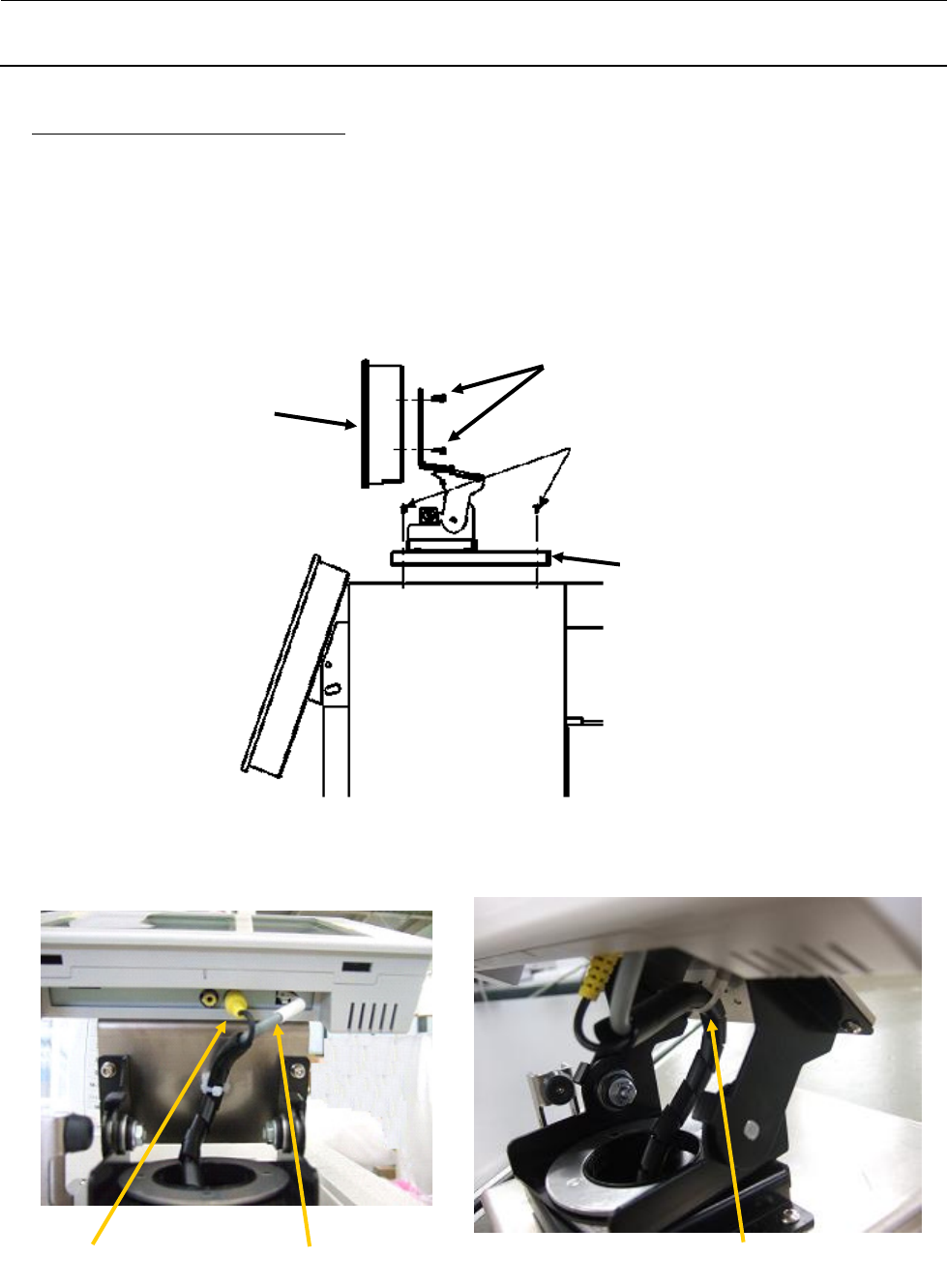

○ 图像监视器（LCD）托架的安装
１） 请用③的螺丝（共 4 个）安装图像监视器托架组件。（图 13-1-5）
２） 请用④的螺丝（共 4 个）将图像监视器托架组件安装到图像监视器上。（图 13-1-5）
３） 请将监视器电源电缆和图像监视器电缆与图像监视器连接 。（ 图 13-1-6）
４） 请用束线箍将电缆固定到固定底座上。
此时，请注意避免连接器的连接部受到负载。（ 图 13-1-7）
图 13-1-5
图像监视器
（LCD）
④ SL6041092TN
×
4 个
(SCREW M4 L=10)
③ SM3040652TN
×
4 个
(SCREW M4 L=6)
图像监视器托架组件
图像监视器电缆
监视器电源电缆
束线箍
图 13-1-6
图 13-1-7
维修调整要领书
13-4
13-1-2．图像监视器（LCD）的更换
适用于该作业的 M/C Rev.如表 13-1-2 所示。
表 13-1-2
机种名
对象 M/C Rev.
KE-2070 Rev. G 以后
KE-2080 Rev. I 以后
KE-2080R Rev. C 以后
KE-1070 Rev. F 以后
KE-1070C Rev. F 以后
KE-1080 Rev. A 以后
KE-2070C Rev. A 以后
１） 请从图像监视器上拆下监视器电源电缆、图像监视器电缆。
２） 请松开监视器座架的螺丝⑤（共 4 个），将图像监视器从座架上卸下。（图 13-1-8）
３） 请按与上述相反的操作顺序进行组装。
图 13-1-8
座架
图像监视器
(LCD)
⑤
×
4 个
