维修调整要领书
13-5

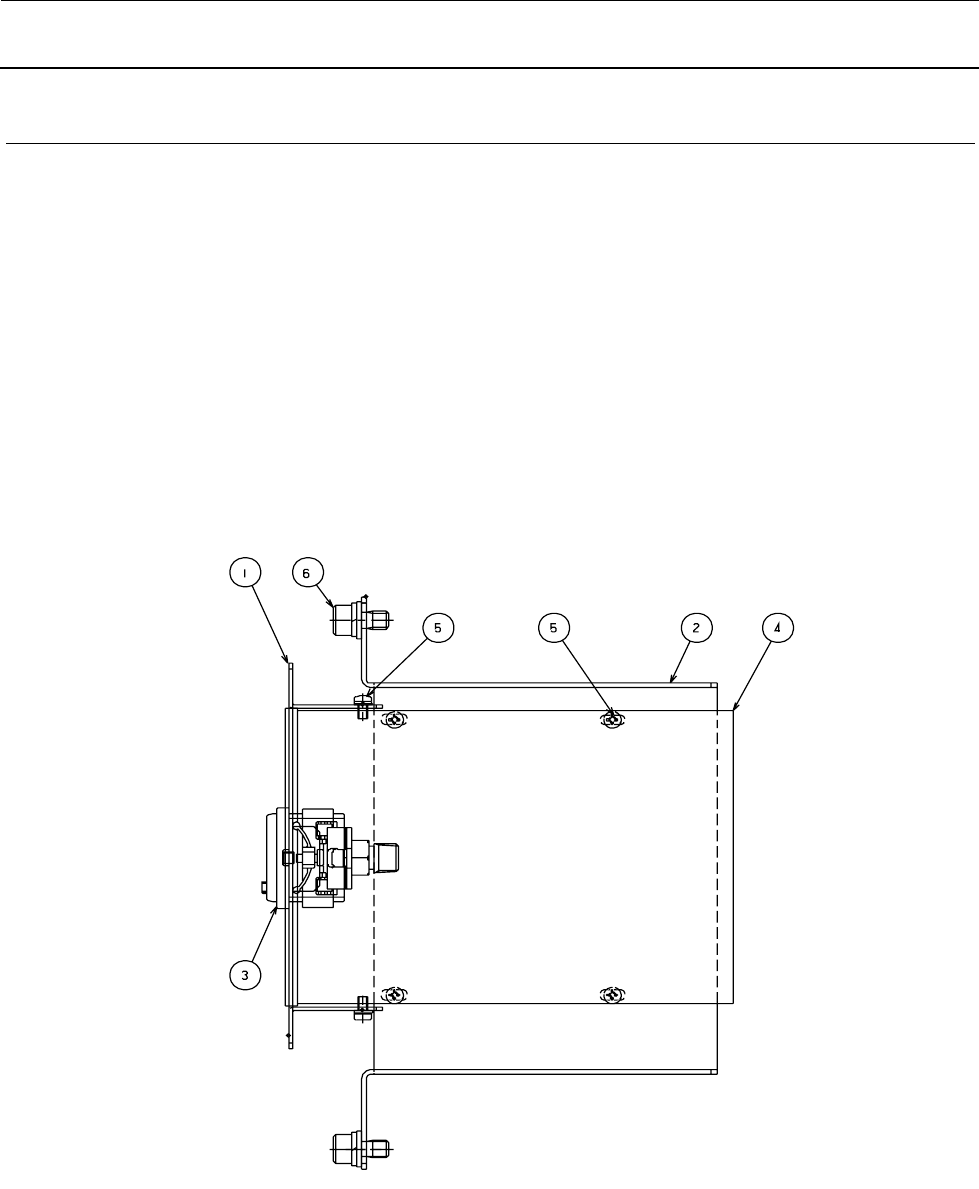

13-2．FDD 的更换 （选购品）
１） 卸下⑥的螺丝，从底座卸下ＦＤＤ支架。
２） 从ＦＤＤ卸下ＦＤＤ连接电缆插头。
３） 卸下ＦＤＤ下侧⑤的 4 个螺丝，从ＦＤＤ支架卸下ＦＤＤ。
４） 卸下ＦＤＤ两侧面⑤的 2 个螺丝，从ＦＤＤ卸下ＦＤＤ面板。
５） 安装时，请按照相反的程序进行安装。
① 面板 １个
② ＦＤＤ支架 １个
③ ＤＩＧＩＴＡＬ ＰＲＥＳＳＵＲＥ ＳＷ １个
④ ＦＤＤ １个
⑤ 螺丝Ｃａｐ（Ｍ３×８） ６个
图１３－２－１
维修调整要领书
13-6

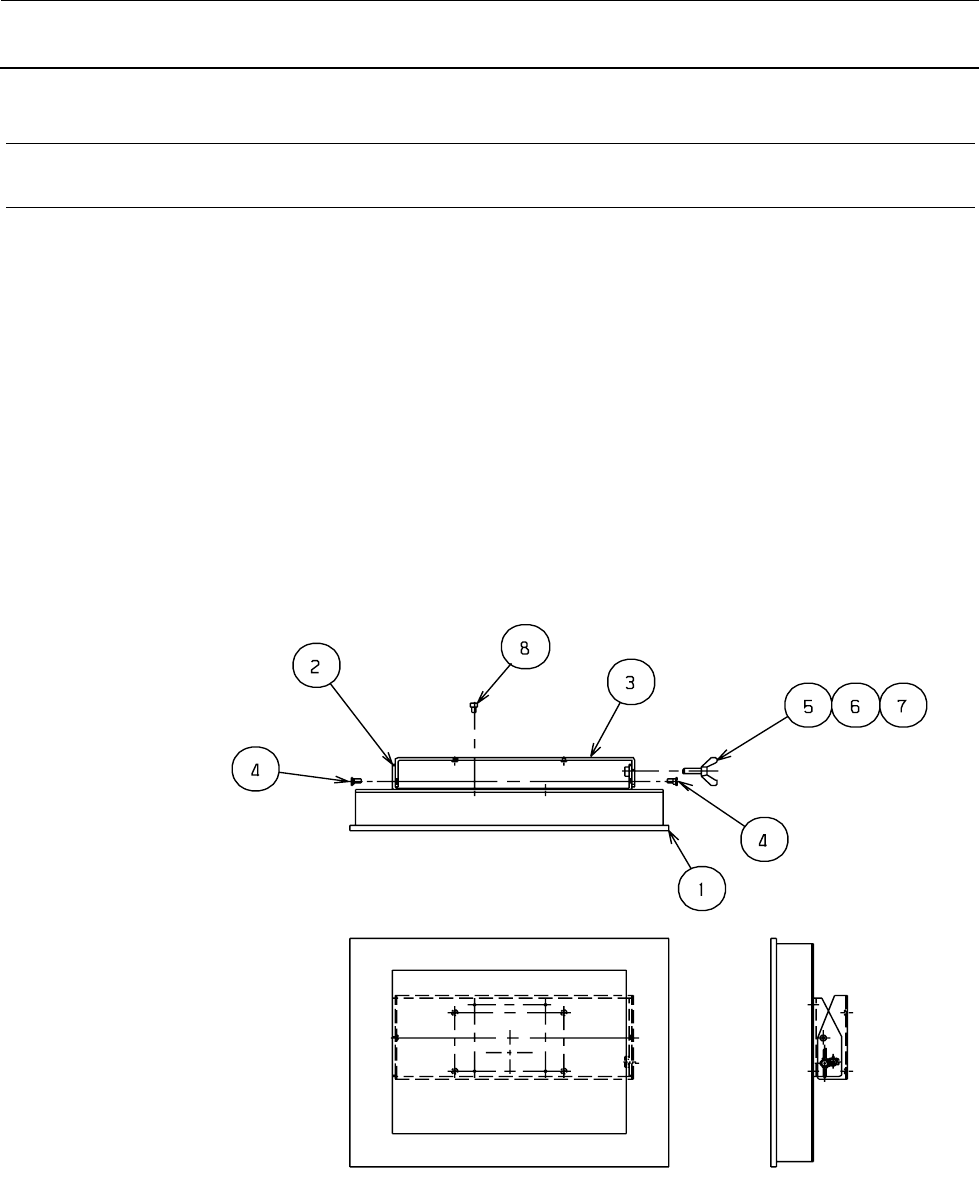

13-3．LCD 监视器的更换
13-3-1．LCD 监视器的更换
１） 卸下④平螺丝和⑤⑥⑦蝶形螺丝等，从③ＬＣＤ支架Ｒ卸下②ＬＣＤ支架Ｆ。
２） 卸下⑧螺丝Ｃａｐ，从①ＬＣＤ监视器卸下②ＬＣＤ支架Ｆ。
３） 安装时，请按照相反的程序进行安装。
① ＬＣＤ监视器 1 个
② ＬＣＤ支架Ｆ 1 个
③ ＬＣＤ支架Ｒ 1 个
④ 平头螺丝 2 个
⑤ 蝶形螺丝 1 个
⑥ 平垫片 1 个
⑦ 弹簧垫 1 个
⑧ 螺丝Ｃａｐ 4 个
图 13-3-1
维修调整要领书
13-7
13-3-1-1．触摸式面板的设置（选购）
如果配置有触摸式面板，则更换 LCD 监视器后需要进行触摸式面板的设置。

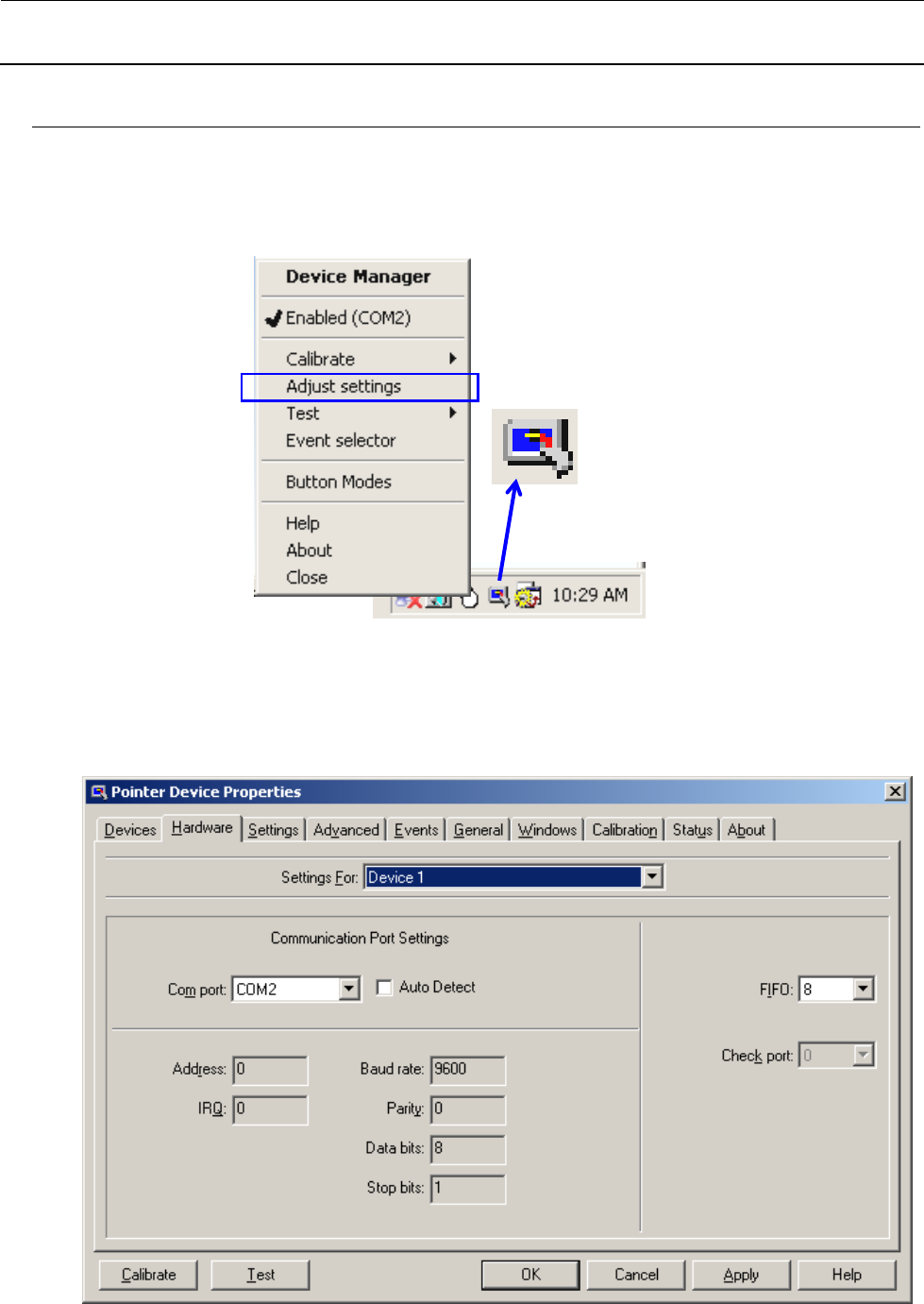

1） 请点击电脑主屏幕右下方的通知区域的图标，选择[Adjust settings]启动。
图 13-3-1-1 通知区域
2） 启动后，出现下图所示的窗口。点击该窗口左下方的“Calibrate”。
图 13-3-1-2 触摸式面板设置窗口
