维修调整要领书
13-7
13-3-1-1．触摸式面板的设置（选购）
如果配置有触摸式面板，则更换 LCD 监视器后需要进行触摸式面板的设置。
1） 请点击电脑主屏幕右下方的通知区域的图标，选择[Adjust settings]启动。
图 13-3-1-1 通知区域
2） 启动后，出现下图所示的窗口。点击该窗口左下方的“Calibrate”。
图 13-3-1-2 触摸式面板设置窗口
维修调整要领书
13-8

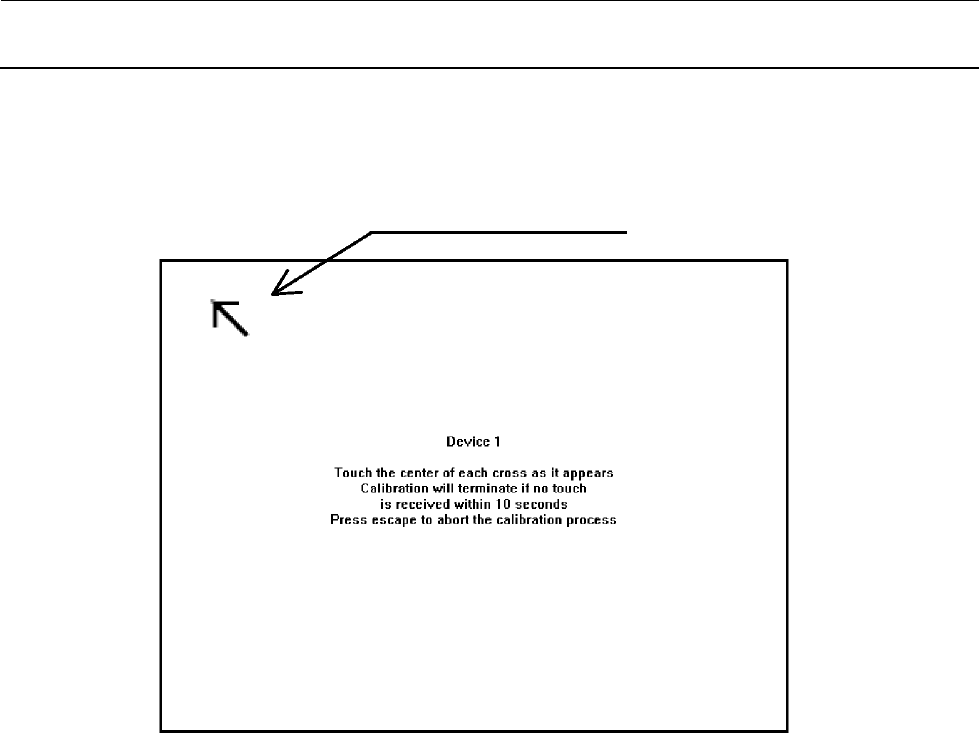

3） 该窗口出现后，如下图所示用手指按箭头的前端。
当触摸输入后其他部位也会显示箭头，请同样用手指按箭头的前端。
图 13-3-1-3 校准画面
4） 所有校准点的输入结束后，出现“Check Calibration”，显示信息催促保存进行过的校准数据。如
果箭头所示的输入都正确进行了，则点击“OK”按钮。
5） 为了使 C 驱动器的变更生效，请执行命令提示“ewfmgr c： -commit”之后再关机。
具体请参照「13-4-5-3 C 驱动器的更新操作」。
用手指按箭头的前端
维修调整要领书
13-9
13-3-2．LCD 监视器背灯的更换
13-3-2-1．安全上的注意事项
更换时请注意以下事项。另外，请一定按照本要领书上记述的作业内容和注意事项等进行作业。
① 作业时请一定关闭主机电源之后再进行作业。
② 准备好零件安装和配线
内部配线请使用配线器具和线夹以避免接近发热零件和高压零件，另外，安装钣金时请注意不要
被夹。内部配线必须周密安全。
③ 仔细安装扁平电缆
扁平电缆是又薄又容易折断的东西。在更换背光，安装扁平电缆时，请慎重地作业。
④ 液晶的操作
本安装(特别是液晶膜块)使用玻璃和精密配线零件，因此如果掉落或碰到坚硬的东西或受到冲击之
后，有可能发生破裂，受伤或内部断线的故障。操作时请充分注意。
⑤ 关于静电
本安装使用CMOS LS，因此操作时请充分注意静电，安装时请设置人体地线等。请遵守通常对电子
零件的静电注意事项。
13-3-2-2．件和货号
更换用背灯和更换对象的ＬＣＤ监视器的货号图表13-3-2-2所示。共面性选购品规格机的前监视器的
更换程序有一些不同，请注意。
表13-3-2-2
零件 货号
背灯 40026667
LCD
监视器
标准规格机 40025669
共面性选购品规格机的前监视器 40028131: (KE-2070/2080/2080R)
