维修调整要领书 13 - 44 10 ） 安装中间，进行状态以条形图显示。 11 ） 安装结束后，显示安装结束画面。 点击 [Finish] 按钮，结束安装。 12 ） 请按照「 13-4-5- 2 Flexline DB 的安装方法」，安装适合于系统版本的 Flexline D B 。 13 ） 请按照「 13-4-5- 3 C 驱动器的更新操作」进行 C 驱动器的更新。 ※ 注意 如果不进行 C 驱动器的更新操作就重新启动， 则由于…
维修调整要领书
13-43
8） 显示安装选项画面。仅在版本升级时显示。
对「 Do you renew Mech Control Parameter?」和「 Is the existing soft backup performed?」的提问，
请选择「Yes」或「No」，点击[OK]按钮。
「Do you renew Mech Control Parameter?」
Yes 机械控制参数被初始化，设置为默认值。
No 新版本的软件也继承机械控制参数的当前
的设置值。
通过版本升级，只有新需要的数据被设置
为默认值。
「Is the existing soft backup performed?」
Yes 进行现有软件的备份。
No 跳过现有软件备份。
9） 临时文件夹（D：\Juki temp 文件夹）自动产生。
在生成临时文件夹时，显示文件复制画面。
补充：关于机械控制参数
机械控制参数是开动装置时被使用的阈值数据的集群。
主要的设置数据有①～⑤类。
① 贴装头动作时的速度数据
② XY 轴动作时的速度数据
③ 支撑台动作时的速度数据
④ AWC/中心马达转速
⑤ ATC 控制用的时间数据
维修调整要领书
13-44
10） 安装中间，进行状态以条形图显示。
11） 安装结束后，显示安装结束画面。
点击[Finish]按钮，结束安装。
12） 请按照「13-4-5-2 Flexline DB 的安装方法」，安装适合于系统版本的 Flexline DB。
13） 请按照「13-4-5-3 C 驱动器的更新操作」进行 C 驱动器的更新。
※ 注意
如果不进行 C 驱动器的更新操作就重新启动，则由于 C 驱动器的保护功能，安装信息从 OS 消失，系
统不能正常地启动，故请注意。
维修调整要领书
13-45

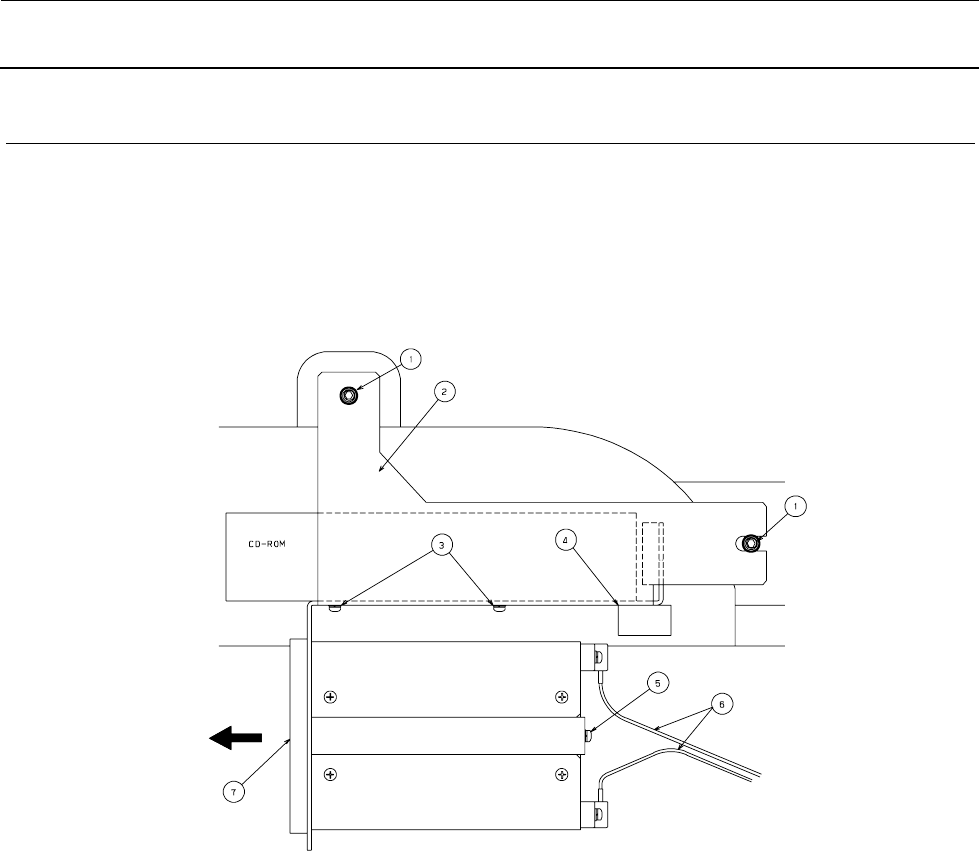

13-5．测力传感器放大器的更换（选项品）
１） 取下①ＣＤ－ＲＯＭ托架的 2 个固定螺丝，将②ＣＤ－ＲＯＭ托架从底座上取下。
２） 把⑦测力传感器放大器背面的⑥配线电缆全部拆下。
３） 取下⑤测力传感器放大器的 2 个固定螺丝，把⑦测力传感器放大器朝←记号方向拔出。
４） 装配时请按照相反的顺序进行。
图１３－５－１
① ＣＤ－ＲＯＭ托架的固定螺丝 2 个
② ＣＤ－ＲＯＭ托架 1 个
③ ＣＤ－ＲＯＭ安装螺丝 4 个
④ 扁形电缆夹 1 个
⑤ 测力传感器放大器的固定螺丝 2 个
⑥ 电缆 -
⑦ 测力传感器放大器 1 个
测力传感器放大器
