维修调整要领书
14-5

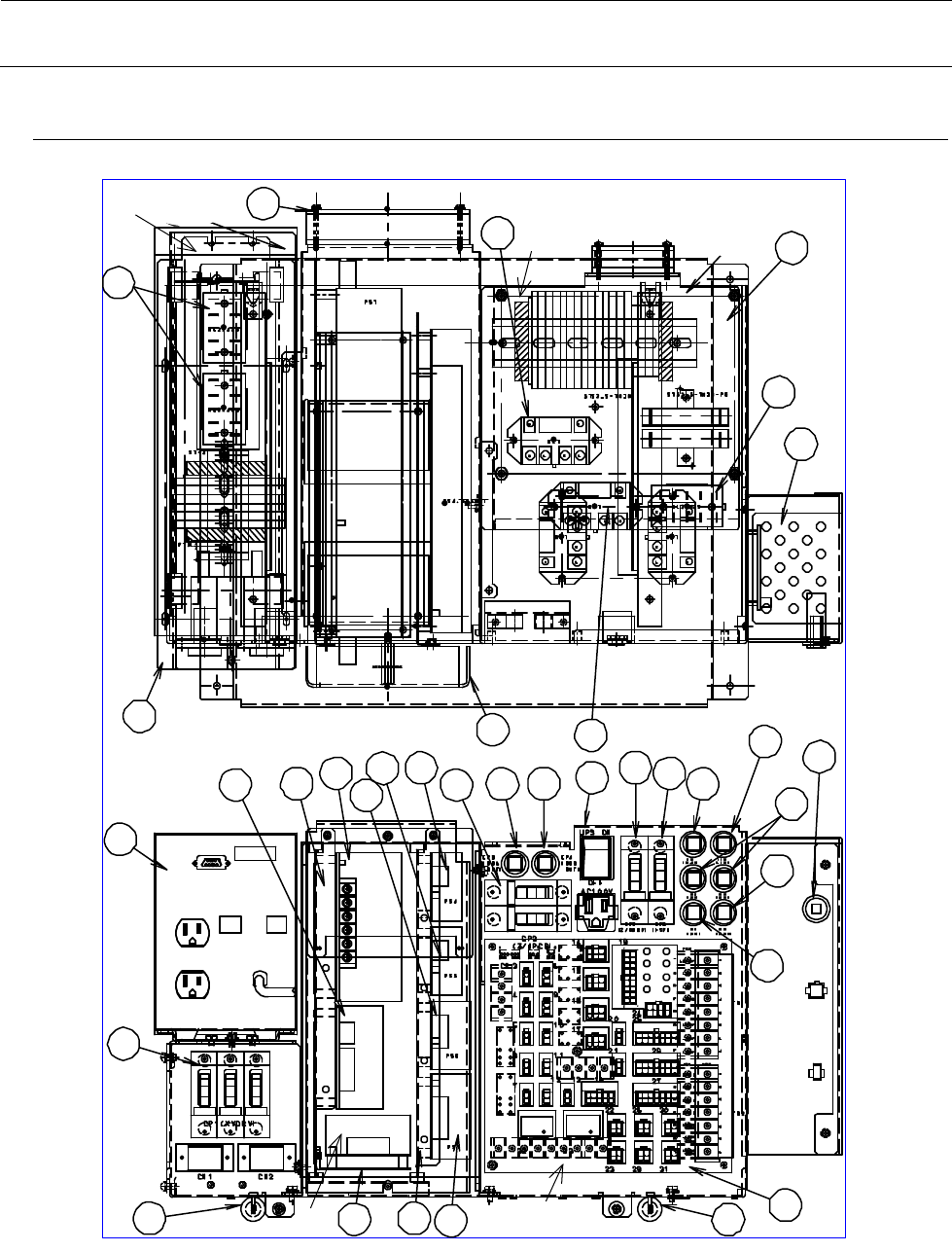

14-3-1-2．DC 电源装置构成图
图 14-3-1-1 电源装置构成图
1
2
3
4
5
6
7
8
9
10
11
12
14
13
15
16
17
18
19
20
23
24
25
36
37
8
38
32
35
33
34
26
31
29
27
29
30
○
30
36
35
○
21
○
22
28
36
37
33
○
32
维修调整要领书
14-6
表１４‐３‐１‐２.DC 电源装置＜零件表＞
No
货号 英文品名 中文品名 数量
备考
1 HA005250000 CIRCUIT PROTECTOR
电路保护器 ３０A 1 CP1
2 HA005260000 CIRCUIT PROTECTOR
电路保护器 ５０A 1 CP2
3 HA00527000A
CIRCUIT PROTECTOR
电路保护器 ４０A 1 CP5
4 HA005270000 CIRCUIT PROTECTOR
电路保护器 ３０A 1 CP6
5 HA00524000D
CIRCUIT PROTECTOR
电路保护器１５A 1 CP3
6 HA00524000C
CIRCUIT PROTECTOR
电路保护器１０A 1 CP4
7 HA00542000B
CIRCUIT PROTECTOR
电路保护器 ８A 1 CP9
8 HA00542000A
CIRCUIT PROTECTOR
电路保护器 ５A 2 CP10, CP13
9 HA005420000 CIRCUIT PROTECTOR
电路保护器 ３A 1 CP12 （仅 EN 规格）
10
HX00543000A
POWER SUPPLY 24V 电源（２４V/３００W) 1 PS1
11
HX005770000 POWER SUPPLY 5V 电源（５V/１５０W) 1 PS2
12
HX00542000B
POWER SUPPLY 24V 电源（２４Ｖ/１００Ｗ） 2 PS8
13
HX00494000B
POWER SUPPLY 12V 电源（１２V/５０W) 1 PS4 （－１２V)
14
HX00494000A
POWER SUPPLY 3V 电源（３．３V/５０W) 1 PS5
15
KX000000150 POWER SUPPLY 6V 电源（６V/７５W) 1 PS6
16
HX005420000 POWER SUPPLY 12V 电源（１２V/１００W) 1 PS7 （＋１２V)
17
HB001100000 RELAY 动力继电器 1 RL1 （仅ＳＴ规格）
18
HB00128000C
RELAY 动力继电器 2 RL2、RL3 （仅ＳＴ规格）
19
HB001280000 RELAY 动力继电器 1 RL4 （仅ＳＴ规格）
20
HB00110000B
RELAY 动力继电器 1 RL5
21
HX00542000B
POWER SUPPLY 24V 电源（２４V/１００W) 1 PS3 （仅 EN 规格）
22
40001945 POWER PCB ASM. ＰＯＷＥＲ基板组 1
23
HM00033000A
FAN ＡＣ风扇 1
24
40012182 PSU BRACKET PSU 支架 1
25
40001902
Z/θPOWER PCB ASM.
Ｚ／θ ＰＯＷＥＲ 基板组
1
26
HA005290000 SWITCH 开关 1
27
40000471 PSU BRACKET A PCB 支架 A 1
28
40000475 PCB BRACKET(EN) PCB 支架(EN) 1 仅 EN 规格使用
29
40000477 PSU SLIDE BAR PSU 滑杆 2
30
40000470 PSU-Z PCB PLATE PSU-ZθPCB 板 1
31
40000473 PSU BRACKET B PSU 支架 B 1
32
40000479 UPS BRAKET UPS 支架
33
40000480 PCB COVER(EN) PCB 护罩(EN) 1 仅 EN 规格使用
34
40012183 PSU BRACKET S PSU 支架 S 1
35
HA00542000C
CIRCUIT PROTECTOR
电路保护器１０A 1 CP7
36
HA00542000D
CIRCUIT PROTECTOR
电路保护器１５A 2 CP8, CP11
37
40003292 UPS ＵＰＳ 1
维修调整要领书
14-7
14-3-1-3．电源装置连接图
A C( L)
A C( N)
N.C.
N.C.
FG
C N1
COSEL LCA100S-24Y
η B SD 24 SA -U
C P1 3 5A
I DE C NR W1 0- 5A
CP4 10A
P&B W28XQ1A-10
A CL 1( B)
A CN 1( B)
T B5
R L1
G7L-2A-BUBJ(24V)
+ 24 VR TN
C AR RY _S V_ ON
C N0 36
D1
A CL 1( C)
A CN 1( C)
T B5
POWER-UNIT FAN
SERVICE OUTLET
+ 24 VR TN
S V_ ON 11
+ 24 VR TN
S V_ ON 11
R L4
D4
G 7J -4 A- T( 24 V)
+48UN(B)
+48UN(B)
+ 24 VR TN
S V_ ON 11
C N0 35
+48UN(A)
+48UN(A)
T B7
FAN_STOP
+ 24 VR TN
+24V
C N0 37
+ 48 UN
+ 48 UN
+ 48 UN RT N( C)
+ 48 UN RT N( A)
T B7
+ 48 UN RT N( B)
CP5 40A
F UJ I CP 51 BS /0 40
A C3 4V _L
T B1
A C3 4V _N
T B2
Z /T P OW ER PCB
CP2 50A
F UJ I CP 52 BS /0 50
002:2C
P OW ER -U NI T IN SI DE
POWER-PCB(1/2)
+ 24 VZ
+ 24 VZ
+24VZRTN
+24VZRTN
CP1 30A
F UJ I CP 53 BS /0 30
T F2 (A C)
T F1 (D C)
R L3
R L2
CP3 15A
P&B W28XQ1A-15
002:2C
002:2C
L 12
L 11
+ 24 VZ
+24VZRTN
ACR2
ACS2
ACT2
ACR2
ACS2
ACT2
(XY-DRV POWER)
(XY-DRV POWER)
(ZT-DRV POWER)
( VO LT AG E CH EC K)
LOAD
LOAD
A WG 22
A WG 18
ACR2
ACS2
ACT2
ACR2
ACS2
ACT2
L 12
L 11
L 12
L 11
L 12
L 11
图 14-3-1-2 电源装置的连接图（１／２）
