维修调整要领书
14-15
14-4-1-4．控制装置的连接器标记
连接于控制装置表 14-4-1-1 的基板的连接器标记表示如下。
例） SAFETY 基板的ＣＮ３连接器的标记显示
ＬＳ１－３
表 14-4-1-1
基板 表示
XY RELAY 基板 ＬＳ０
SAFETY 基板 ＬＳ1
LIGHTCTRL 基板 ＬＳ2
BASE-FEADER 基板 ＬＳ3
I/O CTRL 基板 ＬＳ4
IP-X3R 基板 ＬＳ5
I-CX 基板 ＩＣＸ
但对于“Ｉ-ＣＸ 基板”，显示如下所示。
ＩＣＸ－1
14-4-2．CPU 基板（旧基板: 40044475 新基板: 40107372）
要更换 CPU 基板时，必须注意与 SSD 的兼容性｡具体请参阅（13-4 章 系统盘的更换）｡
【
CPU 基板 (40044475)
】
【功能】
这是控制整个装置的基板。
其它基板经由 CPCI 母线和母线桥用 VME 母线连接。
并且，该电路板上装有 SOLID STATE DRIVE 1GB（以下称 SSD），该 SSD 是写入了操作系统的启
动盘。因此，仅仅更换该电路板时，请从现用的 CPU BOARD 中拆下 SSD，装到新的 CPU BOARD
上。
【跨接开关类的设定】
跨接开关以出货状态使用。
【LED 的意义】
PW：电源供给后亮灯。
【更换后的调整项目】
更换后需要设置 BIOS。
请参照“13-4-3 BIOS 的设置”进行设置。
【电池的更换】
CPU 电路板上装有用于保存 BIOS 设置的支持电池。
电池请以 5 年左右为标准进行更换。
更换后需要设置 BIOS。
基板显示(参照表) 连接器 NO(例)ＣＮ３
表示是Ｉ-ＣＸ基板用的线束
连接器 NO(例)ＣＮ1
维修调整要领书
14-16
【
CPU 基板 (40107372)
】
【功能】
这是控制整个装置的基板。
通过 CPCI 总线及总线桥接基板，以 VME 总线与其他的基板相连接。
【直插式开关类的设定】
直插式开关以出货状态使用。
【LED 的意义】
PW：通过亮灯状态表示电源状态。
绿灯亮…通常动作状态 绿灯闪烁…准备状态 熄灯…关闭状态
HDD：如对 SSD 进行访问，则绿灯闪烁。
RESET：带 LED 的按钮开关，开关的功能是复位开关，LED 的功能是 Power ON LED。
请勿按开关。
绿亮灯…表示通电状态。 熄灯…表示不通电状态。
【更换后的调整项目】
更换后需要设置 BIOS。
请参照“13-4-3-2 BIOS 的设置”进行设置。
【电池的更换】
CPU 基板上装有用于保存 BIOS 设置的支持电池。
电池请以 5 年左右为标准进行更换。
更换后需要设置 BIOS。
维修调整要领书
14-17
14-4-3．定位板（40044540）
【功能】
POSITION BOARD 是经由 SSCNETⅢ（三菱电机制造的高速同步通信网络）与控制伺服马达的 CPCI
总线对应的电路板。可控制最多 32 轴的马达。
POSITION BOARD 和各轴伺服放大器之间以光纤电缆进行数据链连接。
① 接受来自 CPU BOARD 软件的指令，控制 XYZθ 轴伺服马达。
② 进行各轴的原点传感器及限位传感器的检测。
③ 进行伺服驱动器的报警检测、磁尺的报警检测。
④ 进行紧急停止开关的检测，使 XY 轴、Zθ 轴停止。
【跨接开关类的设定】
跳接开关请保持出厂时的状态进行使用。
【LED 的意义】
LED（绿）：动作显示、接通电源时：亮灯；系统启动时：闪烁；电源断开时：熄灯
LED（红）：出错显示、通常时：熄灯；错误发生时：亮灯
【更换后的调整项目】
没有特别的。

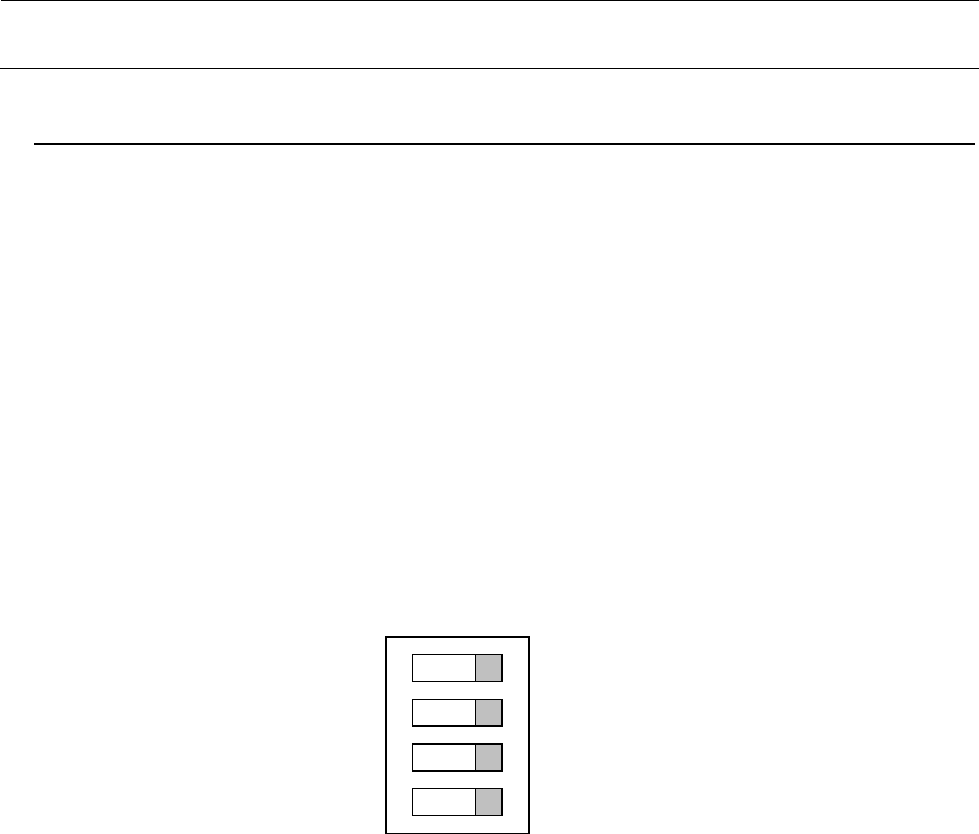

Ｏ Ｎ
１
２
３
４
ＳW２
