维修调整要领书 14 - 22 KE-1070/1080 /2070/2080/ 2080R EN 请确认 SAFETY 电路板 (4013 66685) 的跳 接开关（ W1 、 W2 ） 的设置。 同时也请确认 S W1 的直插式开关的设 置。 部表示插座接点的 安装位置。 部为直插式 开关的设置位 置。
维修调整要领书
14-21
KE-1070/1070Ｃ/1080/2070/2070C/2080/2080R ST，JE，CH

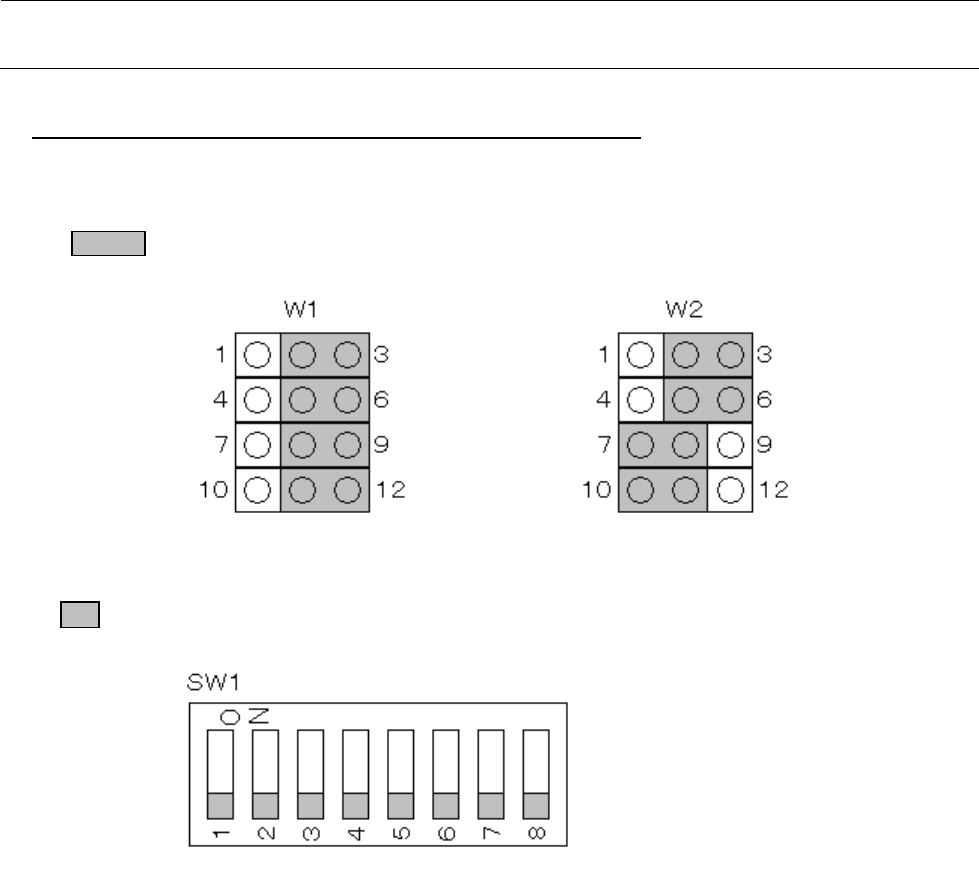

请确认SAFETY电路板（40136685）的跳接开关（W1、W2）的设置。
同时也请确认SW1的直插式开关的设置。
部表示插座接点的安装位置。
部为直插式开关的设置位置。
维修调整要领书
14-22
KE-1070/1080/2070/2080/2080R EN

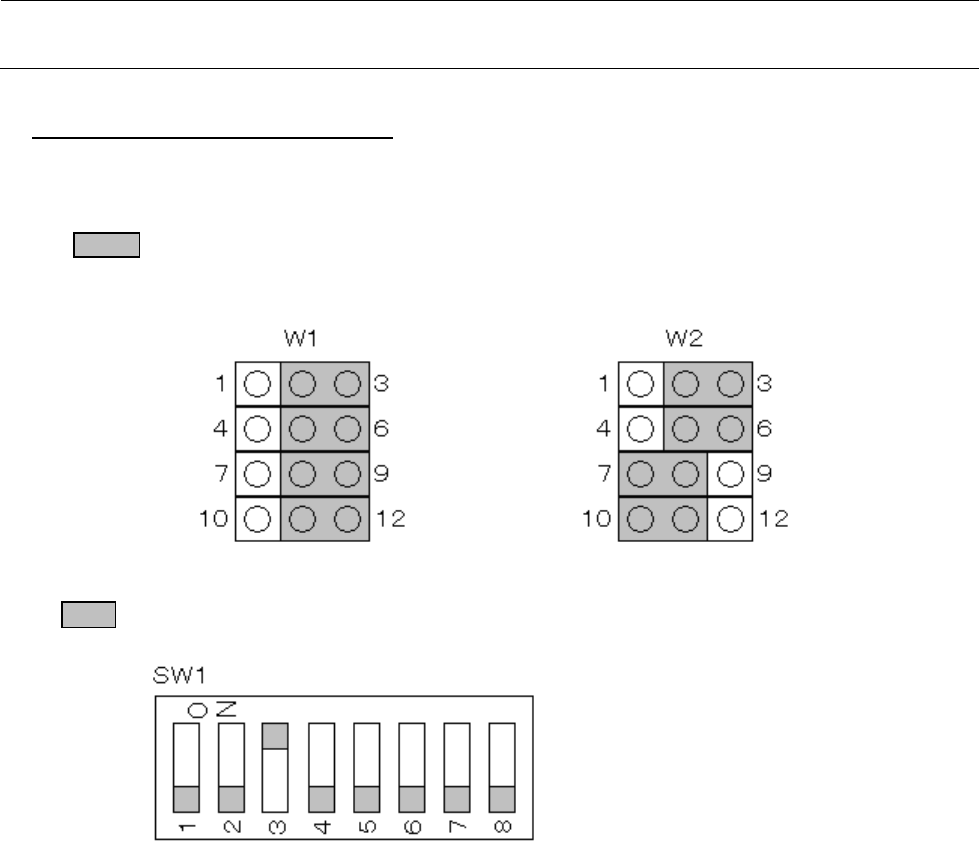

请确认SAFETY电路板(401366685)的跳接开关（W1、W2）的设置。
同时也请确认SW1的直插式开关的设置。
部表示插座接点的安装位置。
部为直插式开关的设置位置。
维修调整要领书
14-23
【LED 的意义】
LD1（红）ALM ：发生紧急停止等的报警时亮灯。
LD2（红）CV OPEN ：测知护罩打开时亮灯。
LD3（红）AREA F ：正面一侧 2 维传感器检测时亮灯。
LD4（红）AREA R ：背面一侧 2 维传感器检测时亮灯。
LD5（红）FEED FL ：供料器浮动传感器检测时亮灯。
【更换后的调整项目】
更换后，必须进行取得 MS 参数备份数据的操作。
请通过「文件」→「控制数据管理」进行备份操作。
