14-4-12．I-CX 基板组（40031754）
【功能】
① 以 RS-232C 的通信形态控制测力传感器的放大器，
对从测力传感器输出的模拟数据进行 A/D 变换后取得的功能。

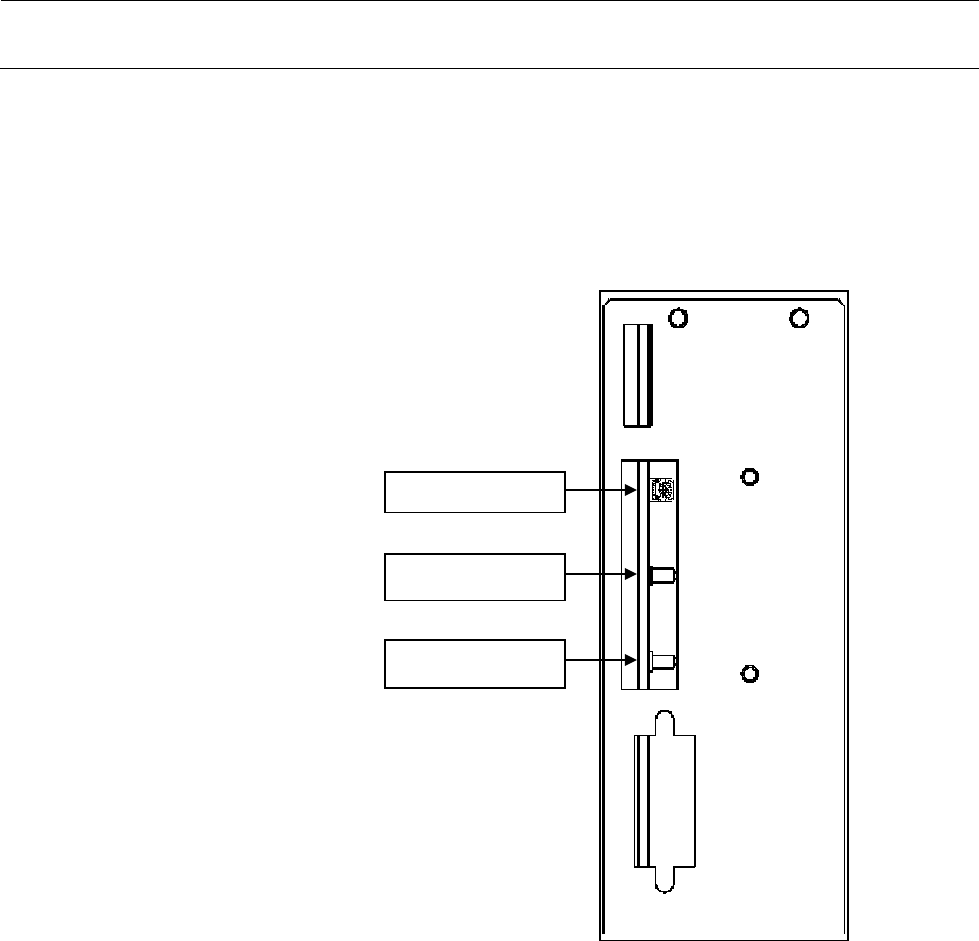

【跨接及 DIPSW 类的设定】
跨接及 DIPSW 在交货时已经设定好，
但在把基板装到控制装置内时，请参照下图进行确认作业。
部为直插式开关的设置位置。
ON
OFF
1
8
ON
OFF
1
8
SW1 SW3
SW2 已设定好基板上指示的版本的值，故一般情况下请勿变动。下述 SW2 的设定是一个例子。（具
体请参看附录）
【LED 的意义】
I-CX 基板上不装有 LED。
【更换后的调整项目】
I-CX 基板必须调整基板内电源电压，请按以下顺序进行调整。
表示装有插座接点。
SW
2[4.1]：基板图形 Rev.
SW
2[8.5]：基板功能 Rev.
数
ON 的 bit。
左面是基图形
Rev. 1、功能 Rev. 3 时的例子。
SW2
Ｏ
Ｎ
1
2
3
5
6
8
4
7
维修调整要领书
14-31
＜调整的操作步骤＞
1. 3.3V 电压的调整 (QA 表 p13-16 参照)
（1） 把数字万用表接到检测端子“3.3VREF”和“GND”上测量电压。
（2） 调整“3.3VR”的电位器，使电压达到“+3.3V±0.01V”。
GND
A/DREF
3.3REF
A/DVR
3.3VR
I-CX
CN1
VR2（3.3VR）
TP3（3.3VREF）
TP1(GND)
维修调整要领书
14-32
14-4-13．MCM（Multi nozzle Control Module）电路板（E9610729000）（限 KE-2080R）
【功能】
进行元件定心传感器（FMLA）的控制。
MCM 电路板有 FMLA 的 1 轴用型号（E9610729000）。

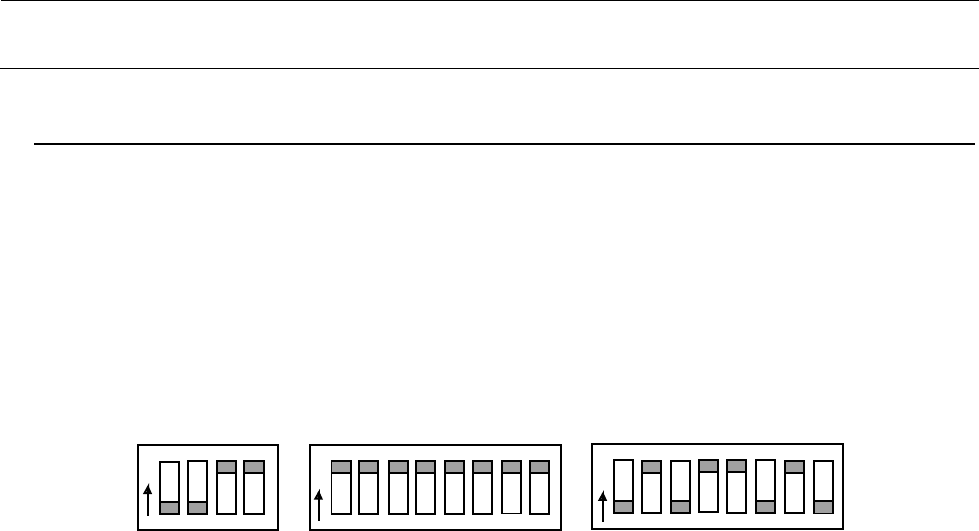

【跨接开关类的设定】
MCM 电路板
１ ２ ３ ４ ５ ６ ７ ８
１ ２ ３ ４
１ ２ ３ ４ ５ ６ ７ ８
O
N
O
N
O
N
