14-5-2XY 伺服放大器的显示器显示
XY 伺服放大器正面装有指示状态的 7 LED
一般情况下显示如下。
显示 Ab
C#
d#
内容 正在初始化 伺服 OFF 伺服 ON
* #显示轴编号(参照下表)。
轴编号#
XL 01
XR 02
YL 03
YR 04
维修调整要领书
14-35
14-6Z/θ 装置
Z/θ装置由驱动贴装头的Zθ軸的AC伺服放大器电路板构成。
14-6-1Z/θ 装置的构成
ZθAC伺服放大器电路板个驱动器可以驱动个轴
KE-1070/1070C 使用 2 , KE-2070/2070C/1080 使用 3 个,KE-2080/2080R 使用 4 个驱动器。
各马达与AC伺服放大器电路板的关系如图 14-6-1-1 所示。
AC伺服放大器电路板上的 No
1 2 3 4 货号
1
L2θ L2Z L1θ L1Z
40044535
2
L4θ L4θ L3θ L3θ
40044535
3
L6θ L6θ L5θ L5θ
40044535
KE-2070/2080/2080R
4
未使用 未使用 IC θ IC Z
40044535
KE-1080/2080/2080R
马达输出
Z 轴:30W
θ 轴:10W (LNC 贴装头)30W (IC 贴装头)
14-6-1-1 /θ装置的构成图
维修调整要领书
14-36
AC伺服放大器电路板要根据电路板设置旋转开关(CS1)。
选轴旋转开关设置值
记号
伺服放大器
SW 设置值
备注
L12 Z/θ 0
L34 Z/θ 1
L56 Z/θ 2 KE-2070/2080/2080R
IC Z/θ 3 KE-2080/2080R
14-6-2LED 显示

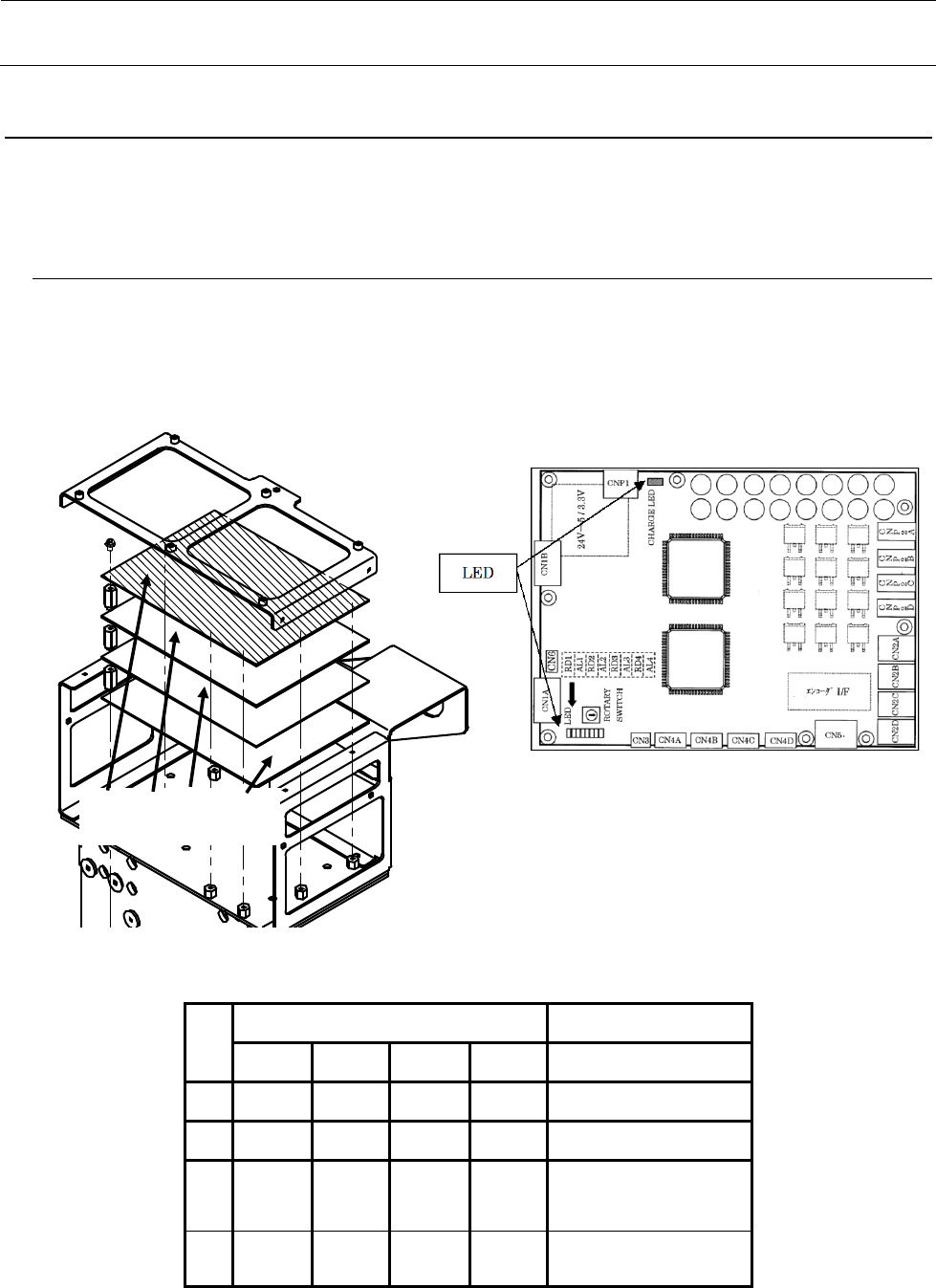

AC伺服放大器电路板里安装有 9 LED
LED 按下表所示表示各轴的状态。各轴与 LED 的对应如下。
NO.
LED 名称
显示色
动作
CHARGE 主电路存在电荷时亮灯。
RD1 绿 显示第 1 轴(L2θ4θL6θ 轴)的状
RD1AL1 的组合所表示的状态参照下表。
AL1
RD2 绿 显示第 2 轴(L2ZL4ZL6Z 轴)的状态
RD2AL2 的组合所表示的状态参照下表。
AL2
RD3 绿 显示第 3 轴(L1θL3θL5θICθ 轴)的状态
RD3AL3 的组合所表示的状态参照下表。
AL3
RD4 绿 显示第 4 轴(L1AL3ZL5ZICZ 轴)的状态
RD4AL4 的组合所表示的状态参照下表。
AL4
RD*AL*的组合所表示的动作状态如下。
RD*
AL*
状态
闪烁 闪烁 未连接控制器(刚接通电源后)
闪烁 熄灯 伺服 OFF
亮灯 熄灯 伺服 ON
熄灯 闪烁 发生警告
熄灯 亮灯 发生报警
亮灯 亮灯 S/W 安装状态
熄灯 熄灯 控制电源 OFF
