维修调整要领书
14-45
14-7-3．步进驱动器的调整
传送装置的传送马达和支撑台马达使用步进马达。
为了正确地转动步进马达，需要调整５相步进驱动器。
・IN、中心、ＯＵＴ传送马达（传送步进马达） ＨＭ００１３２００００ ５相步进驱动器
・支撑台马达（非ＥＮ规格时） ＨＸ００４２０００００ ５相步进驱动器
・支撑台马达（ＥＮ规格时） ＨＸ００５４５００００（旧） ５相步进驱动器
ＨＸ００６８９００００（新）
14-7-3-1．传送步进马达驱动电流的调整
＜调整程序＞
① 调整前，请确认『ＤＣ电源输出电压的调整』。
② 转动传送步进马达，用数字万能表测定５相步进驱动器上的『ＣＰ１』，『ＣＰ２』端子的电压。
数字万用表的连接，『ＣＰ１』为”＋”，『ＣＰ２』为”－”。
③ 慢慢转动『ＲＵＮ』旋钮，让『ＣＰ１』～『ＣＰ２』之间的电压为２．８Ｖ±０．０１Ｖ。。
④ 请把步进驱动器上的步进ＳＷ设定如下图所示。
・规格值
驱动电流：１．４Ａ±０．００５Ａ／相
（ ＣＰ１－ＣＰ２之间的电压为２．８Ｖ±０．０１Ｖ）
ON
1 2
１．ＯＮ
２．ＯＦＦ

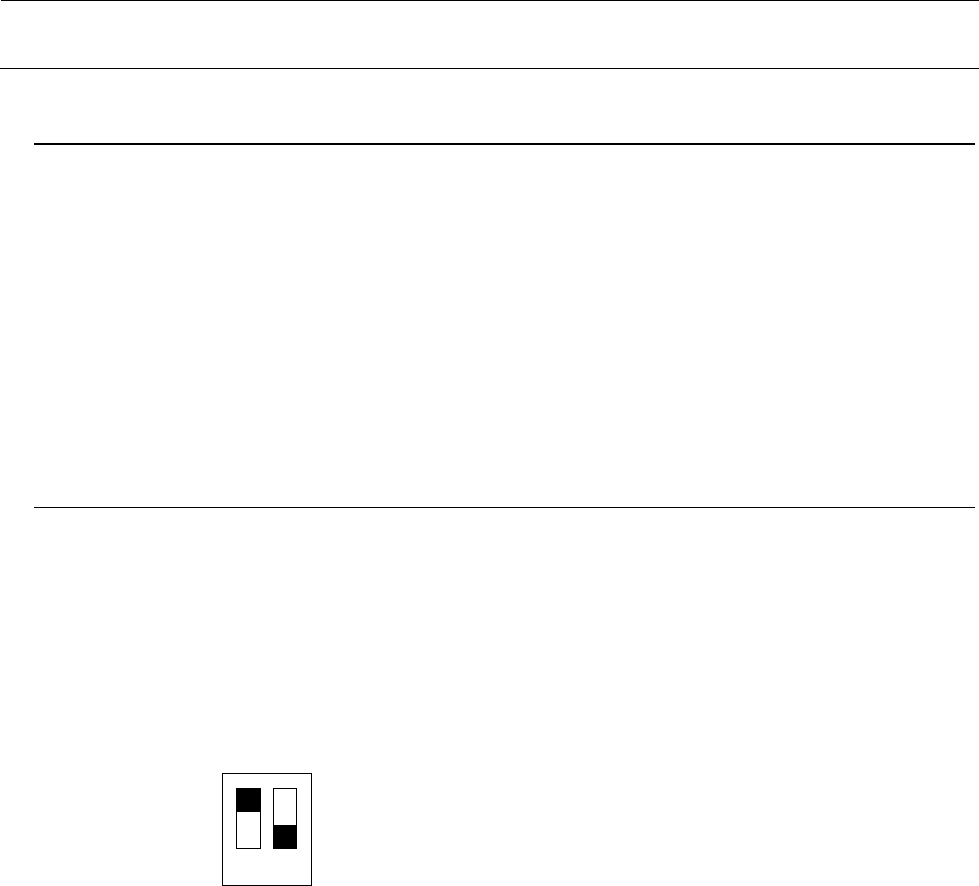

图 14-7-3-1-1 设定开关的设定
维修调整要领书
14-46
14-7-3-2．支撑台/自动调宽用步进马达驱动器的设置
＜调整步骤 非 EN 机＞
① 把设定用的旋转开关设定如下表所示。
② 设定用的步进ＳＷ设定如下表所示。
＜调整步骤 EN 机＞
① 把设定用的旋转开关设定如下表所示。
② 设定用的步进ＳＷ设定如下表所示。
注 1： 如果 5 相步进驱动器是 HX006890000 时，
No.5 的 SW 名称为【N/S】。
ＳＷ名称 设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
Ｍ１ 0
No. ＳＷ名称 设定值
1 ＴＥＳＴ ＯＦＦ
2 ２／１ＣＫ ＯＦＦ
3 Ｃ．Ｄ ＯＦＦ
4 Ｌ／ＨＶ ＯＮ
ＳＷ名称 设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
Ｍ2 0
Ｍ１ 0
No. ＳＷ名称 设定值
1 ＴＥＳＴ ＯＦＦ
2 ２／１ＣＫ ＯＦＦ
3 Ｃ．Ｄ ＯＦＦ
4 Ｌ／ＨＶ ＯＮ
5(注 1) Ｍ．ＳＥＬ ＯＦＦ
旋转部箭头指向设定值。
STOP
RUN
M1
L/HV
C.D
2/1CK
TEST
开关杆位置：
下为ON，上为OFF
开关杆位置：
下为ON，上为OFF
维修调整要领书
14-47
14-8．贴装头装置
14-8-1．贴装头装置的使用基板
贴装头装置上，安装有下列 3 种电路基板。
① 贴装头主基板组件（旧基板：40044561 新基板：40090481）（KE-2080R 型号时为 40080216）
② 贴装头传感器中转基板组件（40044565）
③ Z θ伺服放大器（40044535 ） [KE-1070/1070C 中 2 块 ／ KE-2070/2070C/1080 中 3 块
/KE-2080/2080R 中 4 块]
14-8-2．贴装头部基板的调整
14-8-2-1．贴装头主基板组件的调整
14-8-2-1-1．SW 类的设定
【旧基板：40044561】
ＳＷ类，基板组件预先被设定，请确认下列的内容。另外，ＳＷ１的设定机种不同设定也不同，请根据
机种进行设定。
・ＳＷ１
・ＫＥ－１０７０/１０７０Ｃ ・ＫＥ－２０7０ ・ＫＥ－２０８０
・ＳＷ４
请确认SW4已设置如下。⑪
・Ｗ４
请确认W4的设置如下。⑪
＊
部表示开关的设置位置及插座的安装位置。⑪
O
N
1
SW1
2
3
4
5
6
7
8
O
N
1
SW1
2
3
4
5
6
7
8
O
N
1
SW4
2
3
4
W4
O
N
1
SW1
2
3
4
5
6
7
8
SW2 已设定好基板上指示的版本的值，故一般情况下请勿变动。下述 SW2 的设定是一个例子。（具
体请参看附录）
SW
2[4.1]：基板功能 Rev.
SW
2[8.5]：基板图形 Rev.
数
ON 的 bit。
左面是基功能
Rev. 1、图形 Rev. 1 时的例子。
SW2
Ｏ
Ｎ
1
2
3
5
6
8
4
7
