维修调整要领书 14 - 60 （ 4 ） EN 后面 : ( 仅 KE -1070/2070/2080/2080R) SW 15 SW 13 SW 14 S W 11 SW 12 SW 10 HA005340020 HA005340020 HA005340020 HA00 534006A HA005520030 40002252 40002206 HA005530020 HA00553002A HA005530010 40002251…
维修调整要领书
14-59

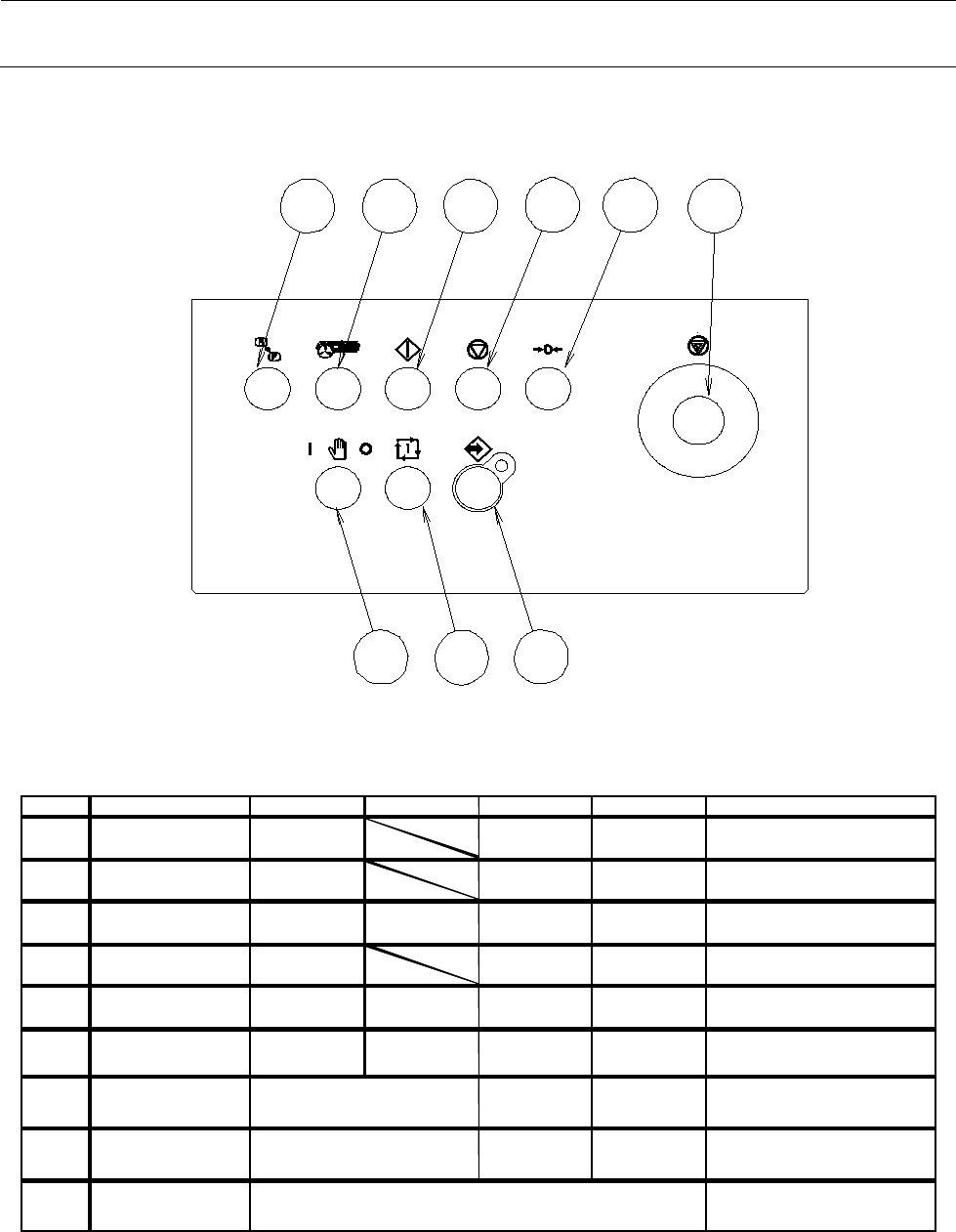

（3）EN 正面
HA005530010
HA005530020
40002252
40002205
HA005340020
HA00534006A
HA00534004A
HA00552001B
HA00552001B
HA005520030
HA00534006A
HA005340020
HA005520030
HA005340020
HA005340020
HA00552001B
HA005340020
HA005520030
HA005520010
HA005340060
HA005520030
HA00552001A
HA005350020
HA005520020
HA00535003A
40002251
HA00553002A
HA005530010
SW9
选购件（后置监视器）
SW8
联机
操作台选择
贮料器起动
SW4
SW5
SW6
SW7
SW2
SW3
No.
SW1
监视窗附带盖罩
作动器
发光二极管
监视窗
透镜
备注
原点
1 个循环
维修保养开关
停止
起动
开关名称
紧急情况
选购件（不间断操作）
SW7
SW8
SW1
SW2
SW9
SW4
SW5
SW6
SW3
维修调整要领书
14-60

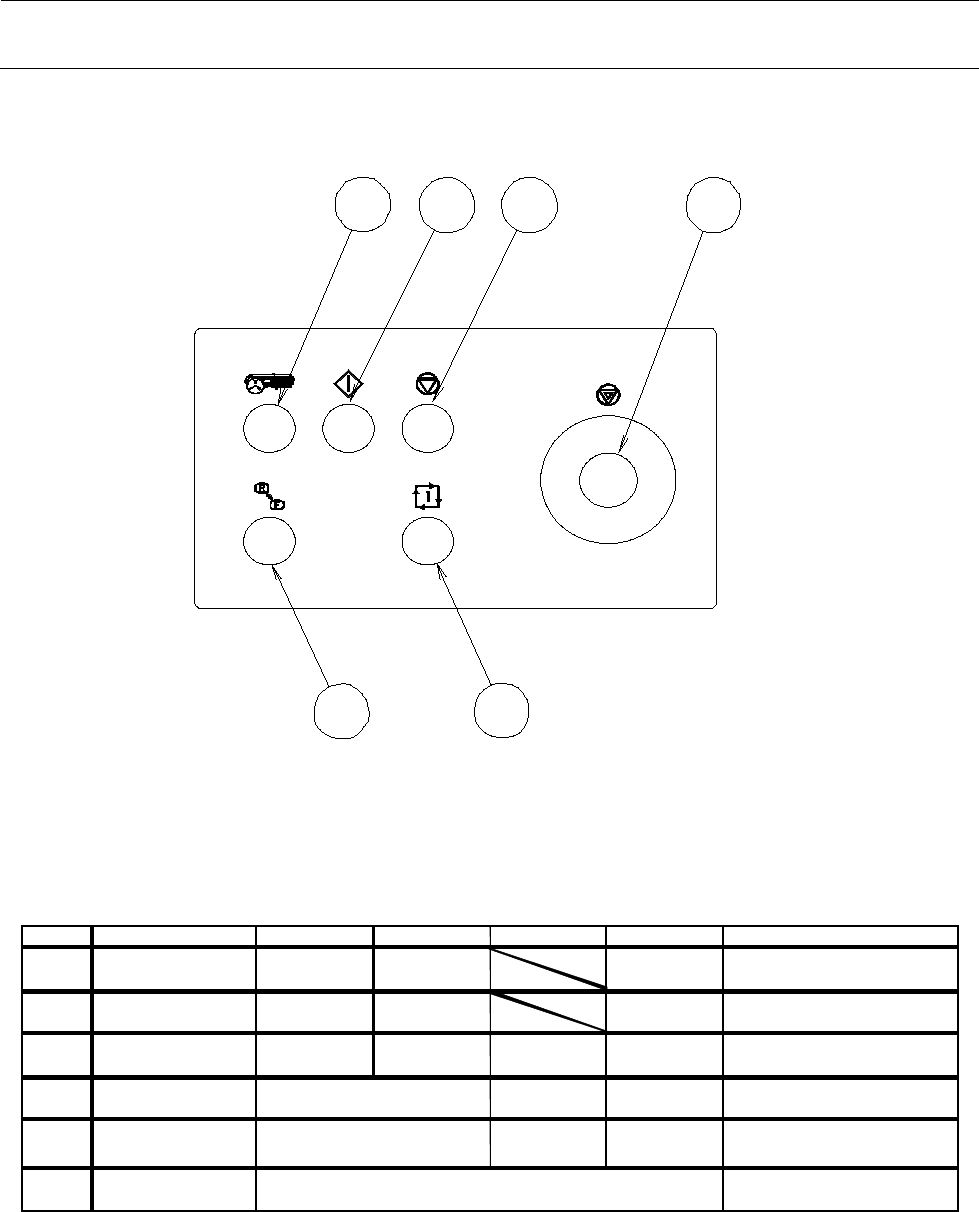

（4）EN 后面:
(
仅
KE-1070/2070/2080/2080R)
SW15
SW13
SW14
SW 11
SW12
SW10
HA005340020
HA005340020
HA005340020
HA00
534006A
HA005520030
40002252
40002206
HA005530020
HA00553002A
HA005530010
40002251
HA005520030
HA005520010
HA00552001B
HA005520030
HA00552001B
HA005530010
选购件（后置监视器）
1 个循环
操作台选择
贮料器起动
No.
作动器
发光二极管
监视窗
透镜
备注
停止
起动
开关名称
紧急情况
选购件（不间断操作）
SW1 4
SW1 0
SW1 1
SW1 2
SW1 3
SW1 5
维修调整要领书
14-61
2）开关的组装
(1) 原点、停止、起动、在线、1 个循环

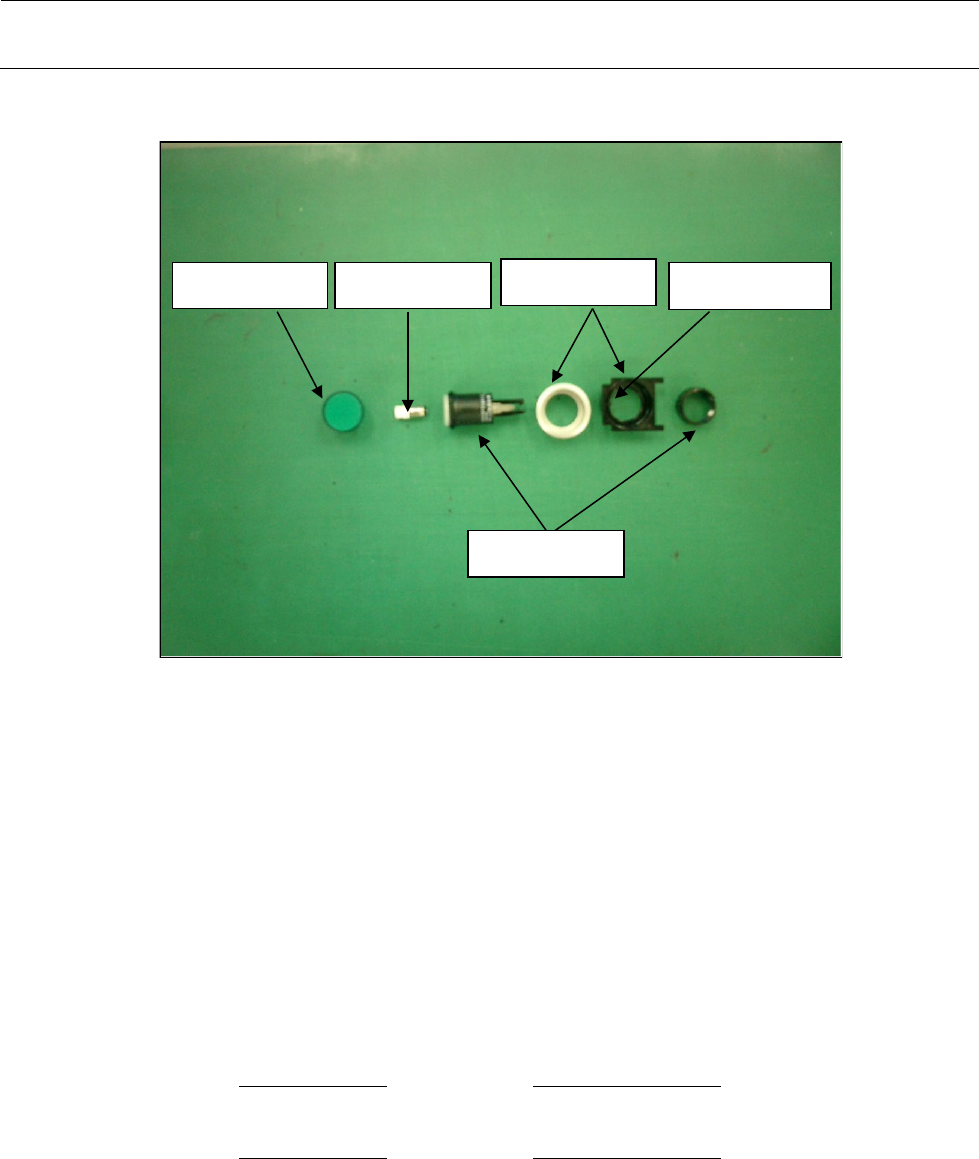

⑪ 对象部件
泛光镜
头（HA005520010, HA00552001A, HA00552001B）
LED（HA00534006A, HA005340060）
监视窗（HA005520030）
开关调节器（HA005340020）
① 把监视窗(黑)镶嵌护罩ＦＵＲ的操作盘上。
这里，监视窗上有防止转动的凸部，ST、JE、CH 机以及 EN 机安装的方向不同。
⑪S
T、JE、CH 机
从正面看操作盘，凸部安装在右侧（安装调节器后「EAO」标记在上方）。
⑪EN
从正面看操作盘，凸部安装在左侧（安装调节器后「EAO」标记在下方）。
② 把 LED 镶嵌到开关调节器上之后，注意监视窗的凸部插入。
这里，卸下固定监视窗的螺母。
③ 插入调节器后，从操作盘后部插入监视窗（银色），用调节器固定螺母固定。
④ 最后把泛光镜头镶嵌到开关调节器上。
监视窗
保护罩无·有
＋5V LED
绿·橙
使凸出的部分向左
开关调节器
透镜
绿·红·黄
