维修调整要领书 14 - 63 14 -10 ． UPS ( 旧 基板 : 4000 3292 新 基板 : 40 095745) ※ 如果不能使用 UPS 功能，或 者不使 用时，只要关 掉（ OFF ） 电气控制 部的 UPS 旁路开关 就能停止 UPS 功能。 14-10-1 ．确认 UPS 电池 (4001 1120) 电压 不能向机器主体 供给电源 期间很长时， UPS 电池有可能电用完 。 长期 （３ 个月 以上 ） 不使用…
维修调整要领书
14-62
（2）维修保养开关

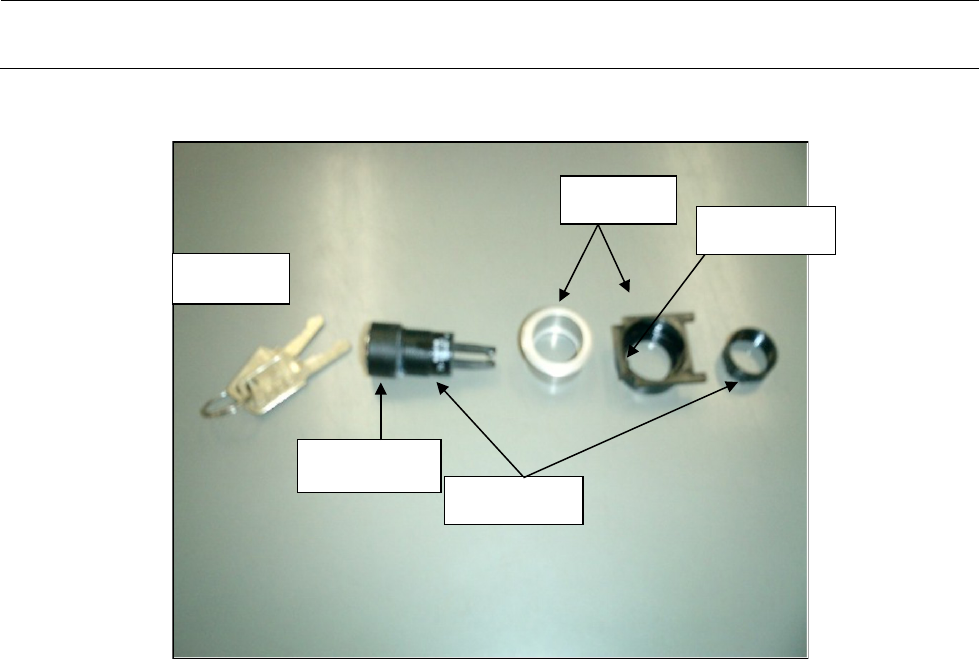

⑪部件
钥匙护
罩（HA00535003A）
钥匙开关调节器（HA005350020）、
监视窗（HA005520020）
① 把监视窗(黑)镶嵌护罩ＦＵＲ的操作盘上。
② 把钥匙护罩插到钥匙开关调节器上听到“卡七”的声音就插好了。
③ 在操作盘上先前的监视窗（黑）３上插入组装的调节器，从后部插入监视窗(银)，然后用固定螺丝
固定。
（3）操作台选择、贮料器起动开关
·部件
使用 OPERATION SW CABLE ASM（40002251）或 FEEDER SW CABLE ASM（40002252）
附带透镜的监视窗（白）：HA00553002A『用于 CONSOLE SELECT』
附带透镜的监视窗（绿）：HA00530020『用于 BANK ENABLE SW』
① 拆下监视窗的固定螺母，嵌到开关面板里，旋紧固定螺母。
② 最后，从后方嵌入带电线的开关转换元件。这时与嵌入方向无关。从任何方向都可装配。
附属钥匙
钥匙开关用
指示器
监视窗
钥匙开关调节器
使凸出的部分向左
维修调整要领书
14-63
14-10．UPS (旧基板: 40003292 新基板: 40095745)
※ 如果不能使用 UPS 功能，或者不使用时，只要关掉（OFF）电气控制部的 UPS 旁路开关就能停止
UPS 功能。
14-10-1．确认 UPS 电池(40011120)电压
不能向机器主体供给电源期间很长时，UPS 电池有可能电用完。
长期（３个月以上）不使用机器时，请确认以下的电压。
●ＵＰＳ电池电压的确认方法
① 切断主机电源。为了防止触电事故，建议在设置工厂处切断电源。
② 取下接在 UPS 背面的束线。
③ 卸下图中的螺丝，将 UPS 从电源组中取出。
④ 卸下上图所示的两处螺丝，如左图可以取下 UPS
的前面板。
⑤ 如下图，露出电池的电极，请用测试仪测定电压。
* 测定电压时，请注意不要让板的金属部碰到测试
仪的探头。
⑥ 确认测试结果高于 12.5V。
⑦ 测试结果不到 12.5V 时，通过给主机通电进行 UPS 充电使电池电压达到 12.5V 以上。
* 电池电压高于 12.5V 时可以判断电池充电达到 100%。
* UPS 充电通过将主机主断路器和主开关一起打开（ON）进行。
（仅仅主机主断路器 ON 时，UPS 输入处不会加上 AC100V 电压。）
ＵＰＳ
固定 UPS（+金属
板）的螺丝
正面护罩固定螺丝
电极
维修调整要领书
14-64
14-10-2．UPS 电池的更换
为了避免因触电而发生重伤事故，请关掉总开关。
请确认主机的主断路器和主开关是否关闭。
开关是指建筑物上安装的电源开关，不是指机器上的开关。
14-10-2-1．UPS 的拆卸
１) 请把连接 UPS 的连接器，及从 UPS 导出的电缆的中継连接器卸下来。
２） 卸下ＵＰＳ前部的端子座和ＵＰＳ主机固定螺丝，把ＵＰＳ拉到前面。
从通讯连接器拔
下插头
从电源插座拔下
插头。
卸下固定 UPS 的钣
金螺丝。
警告
