维修调整要领书
15-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
15
自動基板幅調整

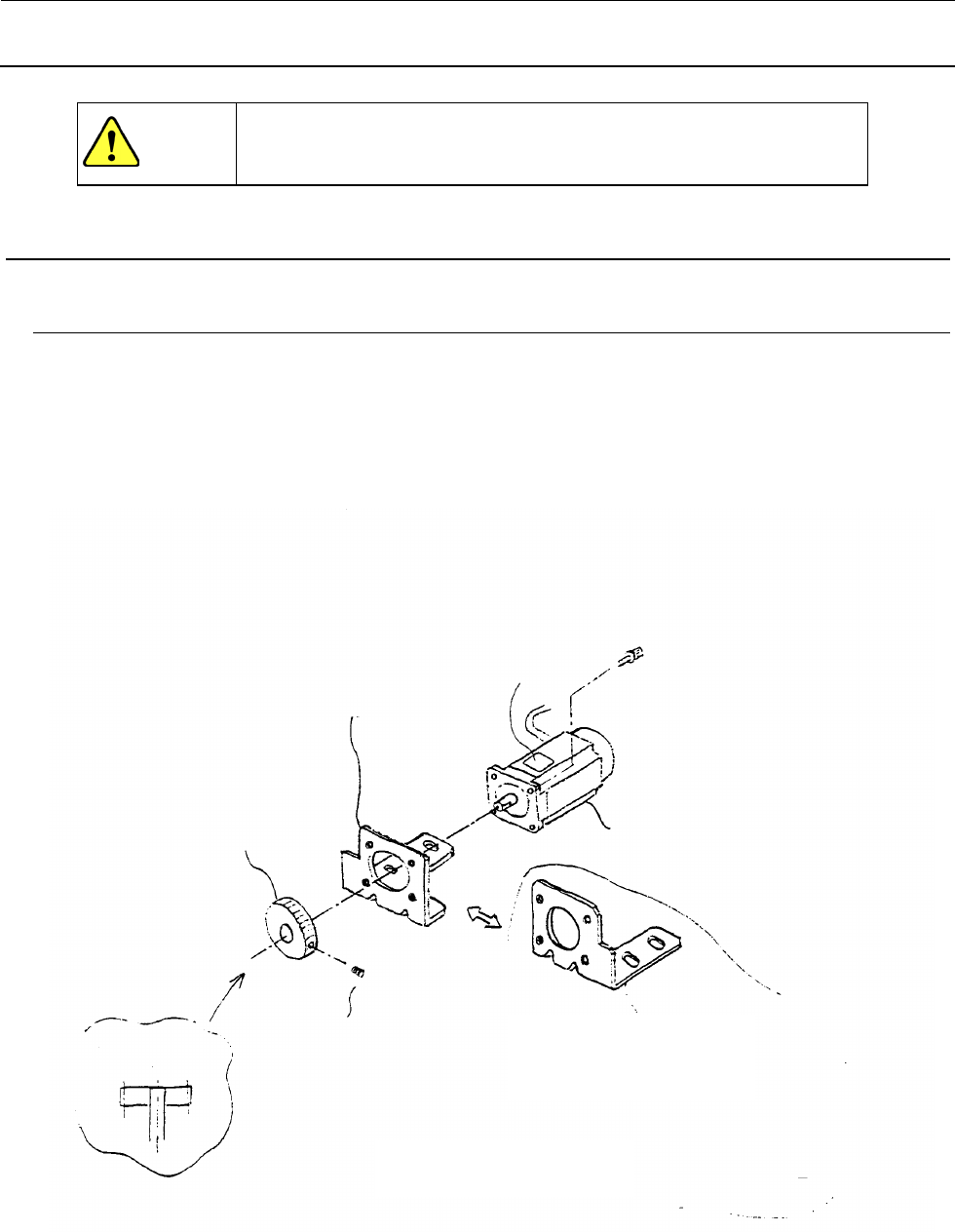

15-1．AWC 支架的组装
Ｍ、Ｌ尺寸：KE-1070/1070C
Ｍ、Ｌ、Ｅ尺寸：KE-2070/2080/2080R
Ｌ尺寸：KE-2070C
Ｌ、Ｅ尺寸：KE-1080
※上图为Ｍ尺寸前面基准。
后面基准时 Ｅ２１５１７２５０００ ＡＷＣ支架Ｆ
换成Ｅ２１５２７２５０００ ＡＷＣ支架Ｒ，按照相同的要领组装。
Ｌ尺寸、E 尺寸机时，使用Ｅ２１６３７２５０００ ＡＷＣ支架Ｅ。
危险
·里侧基准时
AWC 支架 R(E2152725000)
·特制时
AWC 支架 E(E2163725000)
E94347290A0
自动宽度调整马达组
E2153725000
AWC
飞轮(A)
E2151725000
AWC
支架 F
*
标牌朝上
螺丝组
SL6041092TN
× 4
固定螺丝
SM8040602TP
× 2
调整端面
图１５－１－１
维修调整要领书
15-2

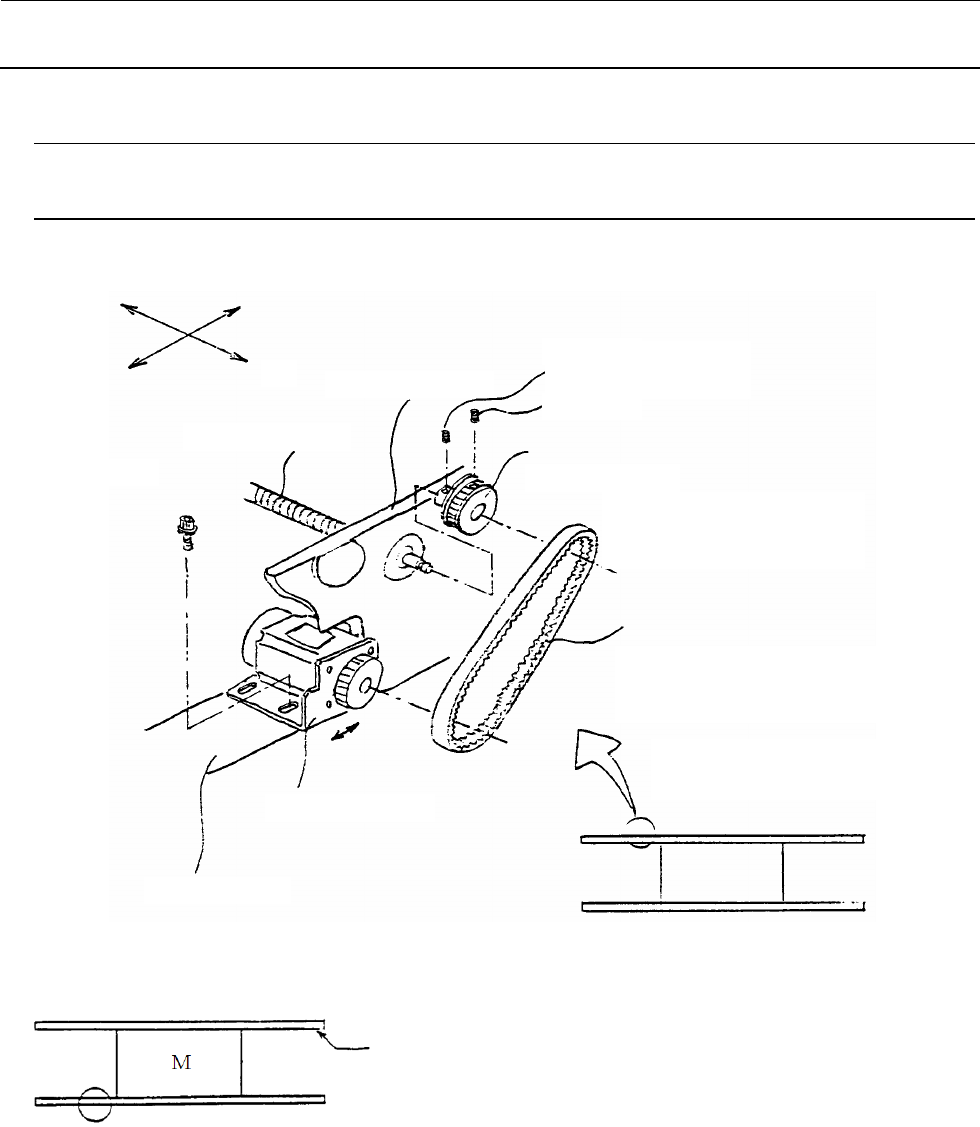

15-2．向主体的安装
15-2-1．AWC 支架的安装
Ｍ尺寸（前面基准）
※上图是前面基准。里面基准时，从机器前面看安好左前的要领进行安装。
※E2154725000 AWC 皮带轮（B）安装到轨道架 RR 上。
ベースバー R
スクリューシャフト
レールスタンドRL
Ｍ
AWCブラケット組
止めねじ
SM8040402TP × 2
セムスcap
SL6051492TN
× 2
前 左
右
後
E2154725000
AWCプーリ(B)
∗ (スクリューシャフトのストッ
パカラーに突き当てた位
置に取り付けて下さい
)
E2155725000
AWCベルト(M/L)
• (取付け後適度な張力が掛ってい
ることを確認して下さい)
(機械を前から見て左後ろに取り
付けます)
止めねじ
SM8040602TP × 2
前
后
螺丝组
轨道架RL
固定螺丝
固定螺丝
螺旋轴
AWC皮带轮(B)
底座条R
AWC支架组
AWC皮带(M/L)
·(安装后请确认张力是否适度)
(从前面看机器，为安装到左后)
∗(安装到顶到螺旋轴的止动
环的位置)
图１５－２－１－１
图１５－２－１－２
基准轨道
维修调整要领书
15-3

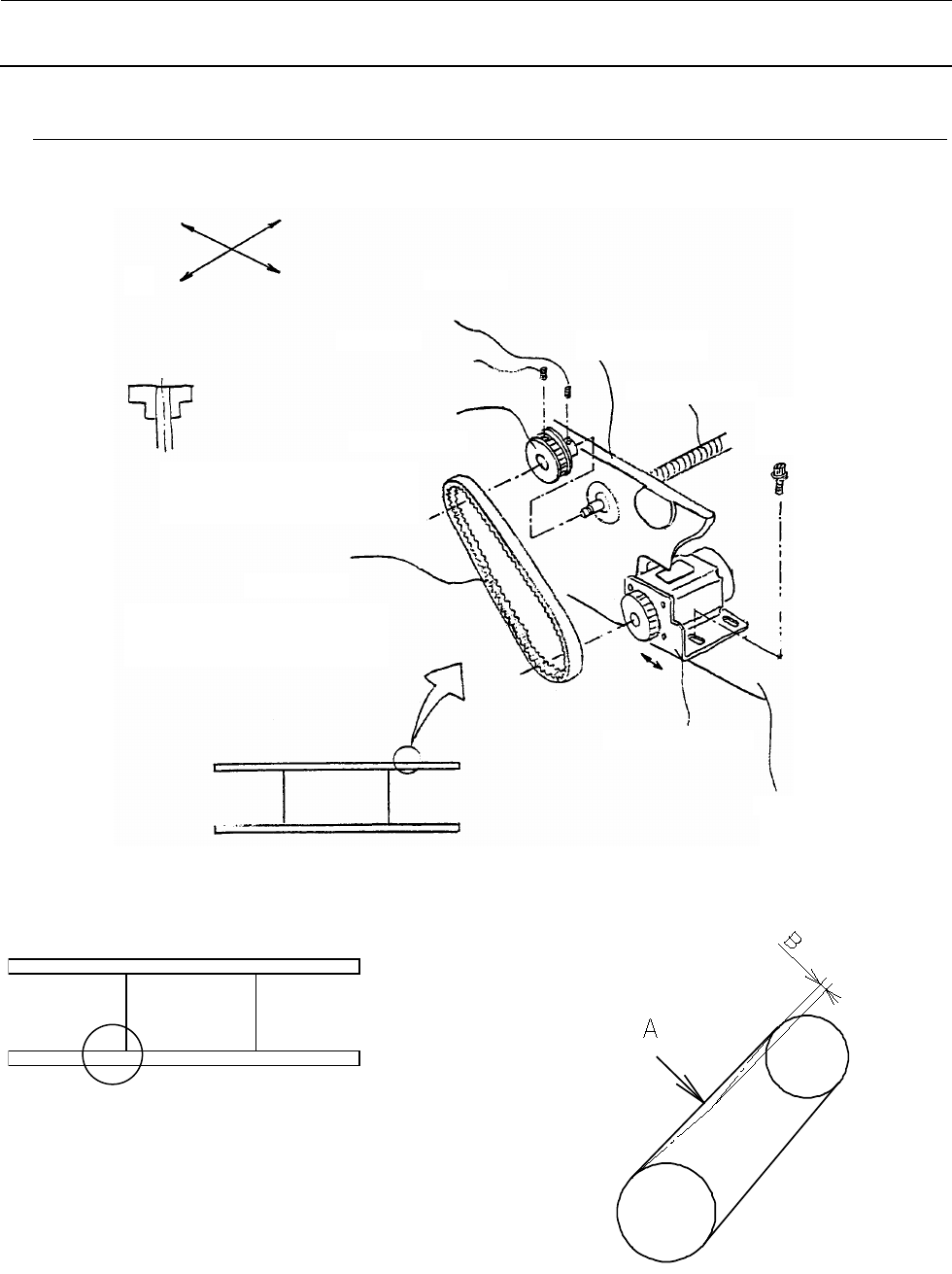

15-2-2．AWC 支架的安装
Ｌ尺寸、E 尺寸
※ 里面基准，从贴片机的正面看，基板传送装置前后变换的形式进行安装，安装位置如下如所示。
※调整同步皮带的张力时，左右移动马达的安装位置，
用 1.67N 的力量按下皮带中央部 A 时,皮带的松驰量Ｂ
为Ｍ尺寸规格＝１．６３ｍｍ、Ｌ尺寸规格＝１．７６ｍｍ。
スクリューシャフト
レールスタンドRR
Ｌ
(取付け後適度な張力が掛っている
ことを確認して下さい。)
ベースバーR
AWCブラケット組
E2160725000
AWCベルト(E)
∗ (スクリューシャフトの端面と合せ
て取り付けて下さい)
E2154725000
AWCプーリ(B)
止めねじ
SM8040602TP × 2
止めねじ
SM8040402TP × 2
セムス cap
SL6051492TN × 2
右 前
後 左
后 固定螺丝
固定螺丝
轨道支架RR
AWC皮带轮(B)
螺旋轴
螺丝组
AWC支架组
底座条R
(安装后请确认张力是否适度)
AWC皮带(E)
∗(调整螺旋轴的端面进行安装)
图１５－２－２－１
Ｌ
图１５－２－２－２
图１５－２－２－３
螺丝组
SL6051492TN × 2
底座条 R
