维修调整要领书 15 - 10 15 -8 ． 驱动器的设定 ① 把设定用旋转ＳＷ按照下表进行设定。 SW 名称 设定值 STOP 5 RUN C M2 （仅 EN ） 0 M1 0 ② 把设定ＳＷ按照下表进行设定。 No. SW 名称 设定值 1 TEST OFF 2 2/1CK OFF 3 C.D OFF 4 L/HV ON 5 ※ M .SEL OFF ※ [M.SEL] 只适用于 EN 机 ※ 如果 5 相 步进驱动器是 HX …
维修调整要领书
15-9

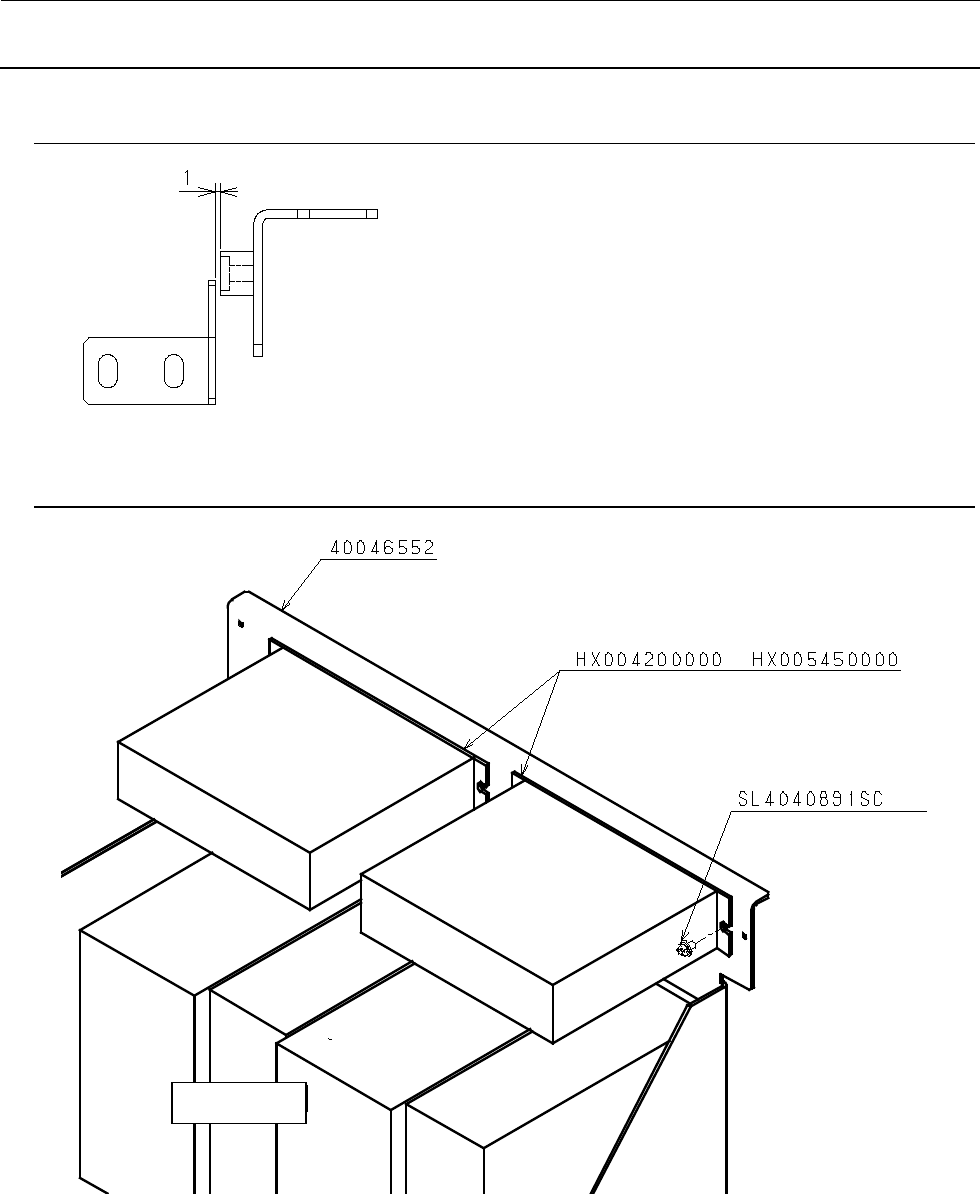

图１５－６－１
15-6．传感器调整
接近传感器：40002120 ＡＷＣ ＯＲＧ ＳＥＮＳ ＡＳＭ
15-7．驱动器支架的安装
图１５－７－１
注）安装位置为 XY 驱动器装置的上侧。（机器正面）
AWC 用
5 箱步进马达驱动器
支撑台用
5 箱步进马达驱动器
5 箱步进马达驱动器
或
驱动器架
5 箱步进马达驱动器
XY驱动器
×４个
维修调整要领书
15-10
15-8．驱动器的设定
① 把设定用旋转ＳＷ按照下表进行设定。
SW
名称
设定值
STOP
5
RUN
C
M2
（仅
EN
）
0
M1
0
② 把设定ＳＷ按照下表进行设定。
No.
SW
名称
设定值
1
TEST
OFF
2
2/1CK
OFF
3
C.D
OFF
4
L/HV
ON
5
※
M.SEL
OFF
※ [M.SEL]只适用于 EN 机
※ 如果 5 相步进驱动器是 HX006890000
时， No.5 的 SW 名称为【N/S】。
旋转部箭头指向设定值。
M1
M2（仅 EN 机）
开关杆位置：
下为ON，上为OFF
STOP
RUN
维修调整要领书
15-11
15-9．支撑销探测头的安装
仅 L、L-wide、E 尺寸规格有此作业。
按照下图将部品安装到制动器组。（步骤 1）～步骤 3））
※ 如是 L-wide、E 尺寸规格，使用 40065488 BU PIN SENSOR DOG。
2
）去除捆扎线后，在空穴处安装
40019212 BU PIN
探测头。注意根据传送方向不同朝向也不同。使
弯曲部分朝向
STOP
探头。
1
2
1）切断捆扎线。（注
意不要损伤探头
线）
3
）用 SM4030501SN
固
定 BU PIN
探测头。
BU PIN
探测头安装后 STOP
探头线的布线。
