维修调整要领书 16 -1 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 16 供料器部位标尺 16 -1 ． FP I （前）的拆卸 如下图所示，挂到 Ｙ 轴机架 （ 两侧 ） 固定的 ＦＰＩ 侧支架的钩上，用 Ｍ６×１２ 螺丝 ｃａｐ 固定 。 卸下 2 个螺丝，向上滑动即可拆卸。 图 １６－１ 危险 ＦＰＩ 侧支架 Ｆ ＦＰＩ 装配件 Ｆ 螺丝 cap
维修调整要领书
15-11
15-9．支撑销探测头的安装
仅 L、L-wide、E 尺寸规格有此作业。
按照下图将部品安装到制动器组。（步骤 1）～步骤 3））
※ 如是 L-wide、E 尺寸规格，使用 40065488 BU PIN SENSOR DOG。
2
）去除捆扎线后，在空穴处安装
40019212 BU PIN
探测头。注意根据传送方向不同朝向也不同。使
弯曲部分朝向
STOP
探头。
1
2
1）切断捆扎线。（注
意不要损伤探头
线）
3
）用 SM4030501SN
固
定 BU PIN
探测头。
BU PIN
探测头安装后 STOP
探头线的布线。
维修调整要领书
16-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
16
供料器部位标尺
16-1．FPI（前）的拆卸
如下图所示，挂到Ｙ轴机架（两侧）固定的ＦＰＩ侧支架的钩上，用Ｍ６×１２螺丝ｃａｐ固定。
卸下 2 个螺丝，向上滑动即可拆卸。
图１６－１
危险
ＦＰＩ侧支架Ｆ
ＦＰＩ装配件Ｆ
螺丝 cap
维修调整要领书
16-2
16-2．FPI（后）的拆卸

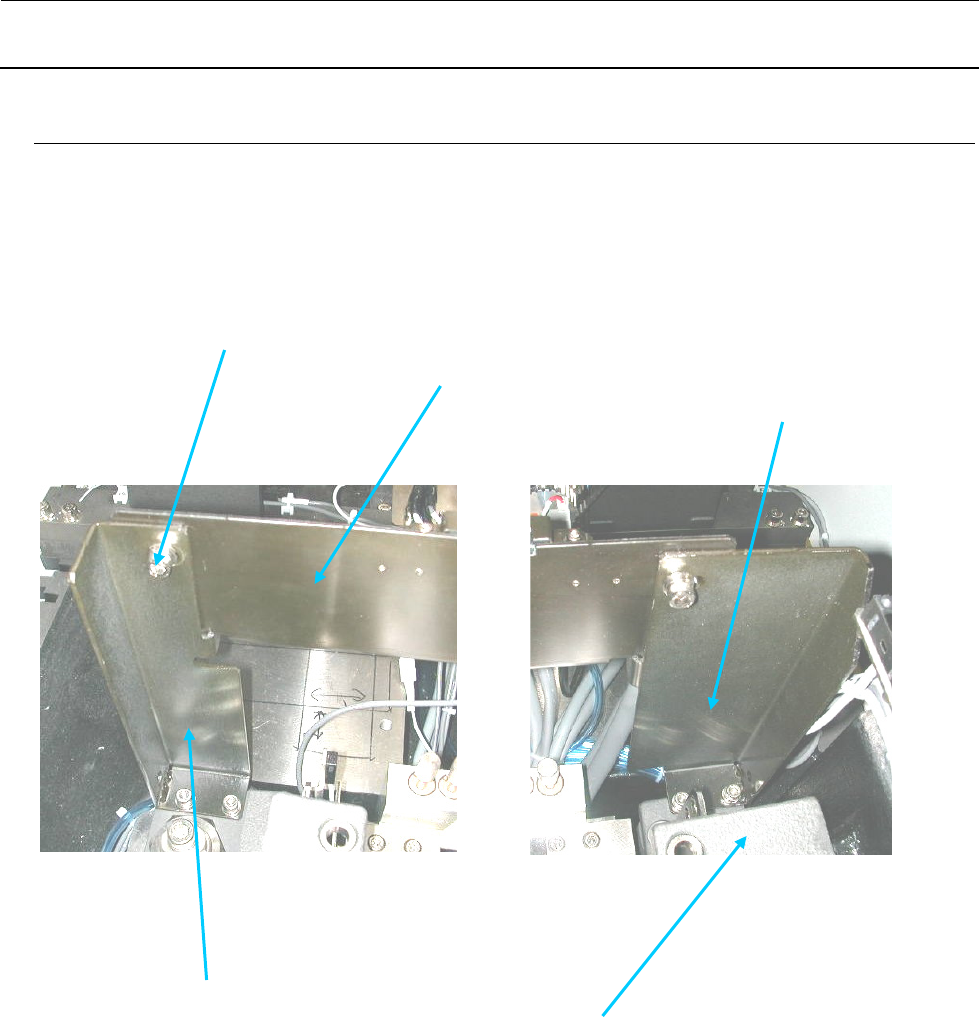

如上图所示，挂供料器支架（两侧）固定的ＦＰＩ侧支架ＲＲ／ＲＬ的钩上，用Ｍ６×１２螺丝ｃａｐ固定。
卸下２个螺丝，向上方向滑动就可以卸下。
图１６－２
Ｍ６×１２螺丝ｃａｐ
ＦＰＩ装配件Ｒ
ＦＰＩ侧支架ＲＲ
ＦＰＩ侧支架ＲＬ
供料器架ＲＲ
