维修调整要领书
17-5
17-4．更换后取得偏差
请参照 2-9 章。
维修调整要领书
17-6
17-5．更换后确认图像
更换传感器后，请利用调整用程序软件进行图像的确认。
17-5-1．调整用程序软件
调整用程序软件主要用于生产中的检查工序及销售市场上的动作确认。
以下说明操作方法。
① 请启动贴片机主机，进行原点复归。
② 接通 EPVPC 的电源。
③ 请从开始菜单中选择“CyberOptions”“EPV-JUKI”“EPVCalibration Application”启动之。
④ 请在贴片机上打开手动控制，将 1 号 Head 移动到校准块第一标记上。
⑤ 在“Camera”（Head 编号）项目中请指定位于校准块第一标记上的 Head，进行摄像。
⑥ 请确认图像上的校准块第一标记出现在中央并且用目视可清楚看见。
⑦ 请通过“File”“Save Image File”指定保存位置，保存图像。
（保存举例：c:\EPVData\EPVImage\日期\日期_Camera_1.bmp）
⑧ 请将拍摄好的图像与以前取得的图像进行比较和确认。
⑨ 请将下一个 Head 移动到校准块第一标记上。
⑩ 与⑤相同，“Camera”（Head 编号）项目请指定为位于校准块第一标记上的 Head，进行摄像。
⑪ 与⑥相同，请进行图像确认。
⑫ 与⑦相同，请指定保存位置，保存图像。
⑬ 与⑧相同，请将拍摄好的图像与以前取得的图像进行比较和确认。
⑭ 请重复上述⑨～⑬。
※使用这一功能时，请勿启动生产用程序软件。

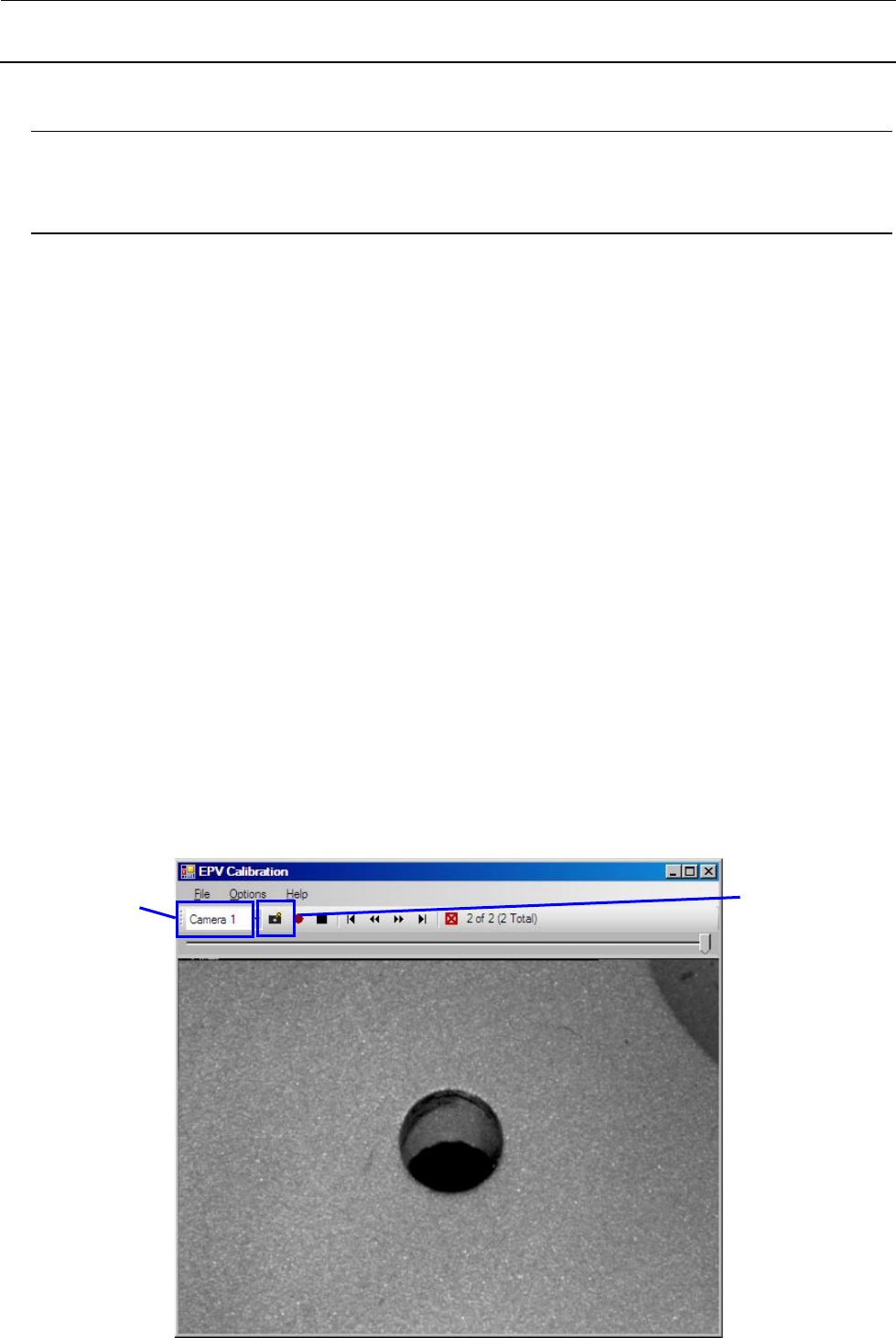

利用调整用程序软件拍摄校准块第一标记的图像
摄像
按钮
指定
Head编号
(Camera)
维修调整要领书
17-7
利用工具栏的[Options] - [Current Camera] - [Settings]可以改变照明的亮度。
（“Illumination IndexI”：0～7）
正常情况下请使用“4”。
※可以对每个“Camera”（Head 编号）进行设置。
※“gain”表请固定为“2”使用。
下图表示不同光量所产生的图像之显示情况的差异。
设置值：0 设置值：1
设置值：2 设置值：3
