维修调整要领书 17 - 14 ⑯ 打开用于吸取 / 贴片监视器的 PC 的 [ 程序 ] － [Placement Moni tor] － [Production Application ] ，打 开 [ Tools ] － [ Configuratio n Settings ] 。 从 [Category] 中 选择 [Image Proc essing] ，把 ⑭ 中 计 算好的平均值输入到“ XPlacementPoint” 和…
维修调整要领书
17-13

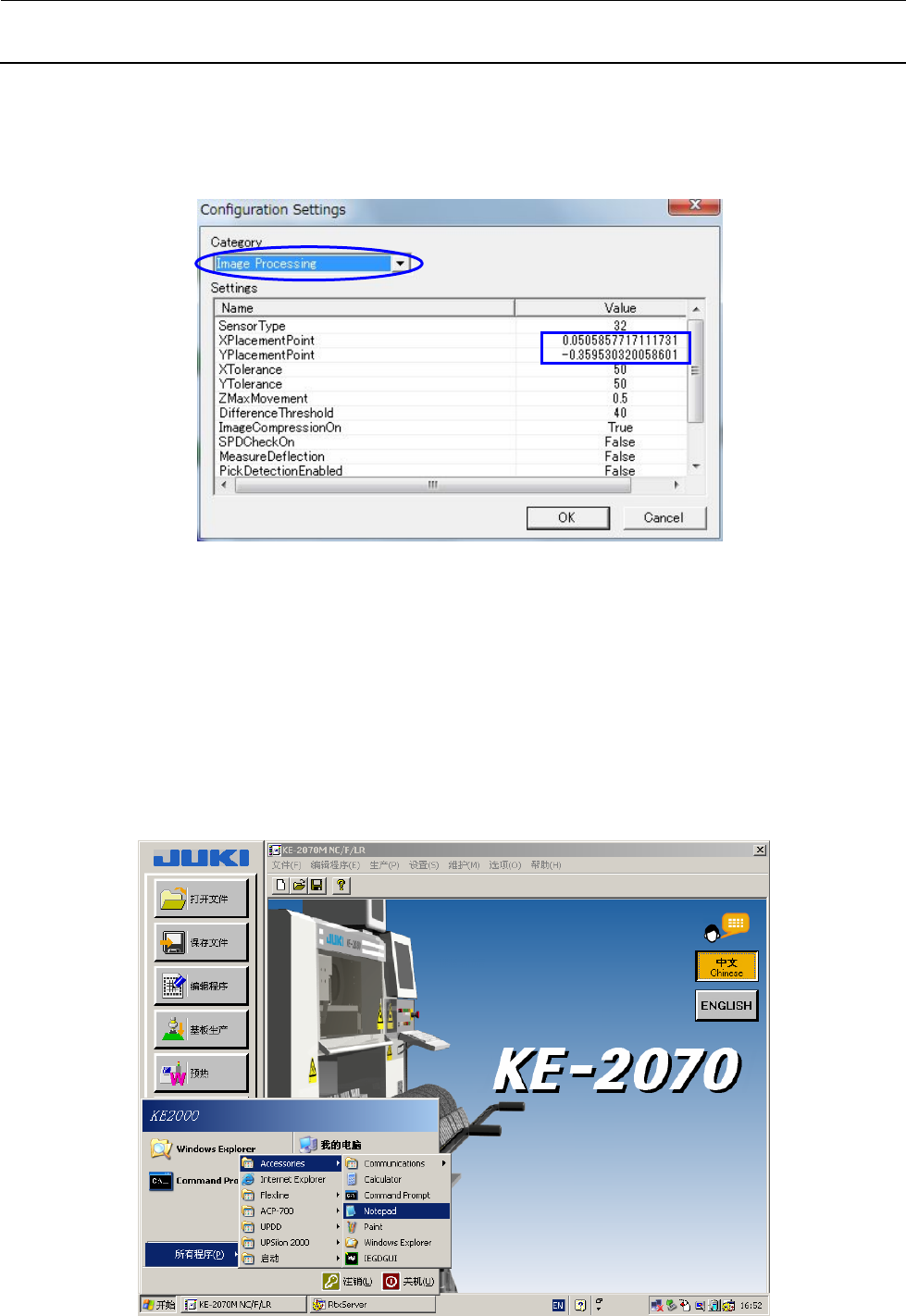

⑩ 从[Category]选择[Image Processing]。
记录“XPlacementPoint”和“YPlacementPoint”的值。
（小数点以下 4 位，第 5 位四舍五入。）
⑪ 请将“Production Application”关闭一下。
⑫ 在 HOD 的 Head 选择中选择‘L2’，将 L2 Head 移动到标记坐标上。
⑬ 利用“Calibration Application”的“摄像机选择按钮”选择“Camera2”，点击“Record images”
按钮。此后，L2～L6 是同样地重复⑤～⑪。
⑭ L1～L6 的值记录完成后，用计算器等计算 L1～L6 的“XPlacementPoint”和“YPlacementPoint”
的平均值。
⑮ 从贴片机的程序菜单中打开文本文件，输入⑭中计算出的平均值。
在 D:\TEMP 中建立 EPV 文件夹，保存已生成的文本文件。（文件名：EPV_cal.txt）
维修调整要领书
17-14
⑯ 打开用于吸取/贴片监视器的 PC 的[程序]－[Placement Monitor]－[Production Application]，打开
[Tools]－[Configuration Settings]。
从[Category]中选择[Image Processing]，把⑭中计算好的平均值输入到“XPlacementPoint”和
“YPlacementPoint”内。
操作到此结束。
维修调整要领书
18-1
１
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
18
CVS（选购品）
18-1．CONTACT SUB UNIT 的更换
1） 贴片机属于 L 规格后侧基准的，或带有助焊剂涂敷装置、共面装置、MTC 时，因需要更换 CONTACT
SUB UNIT，故必须卸下 CVS 装置。除此类情况外，更换 CONTACT SUB UNIT 时不用卸下 CVS
装置。
卸下 CVS 装置时，请拆下电缆（2 根）和 M6 螺钉 2 处。
2） 请拆下 M3 埋头螺钉再卸下 CVS_COVER_70。
危险
SL6062092TN
SCREW M6 L=20
（2处）
电缆
（2根）
40111601
CVS_COVER_70
SM1030552TN
埋头螺钉 M3 L=5
（6处）
