维修调整要领书
17-14

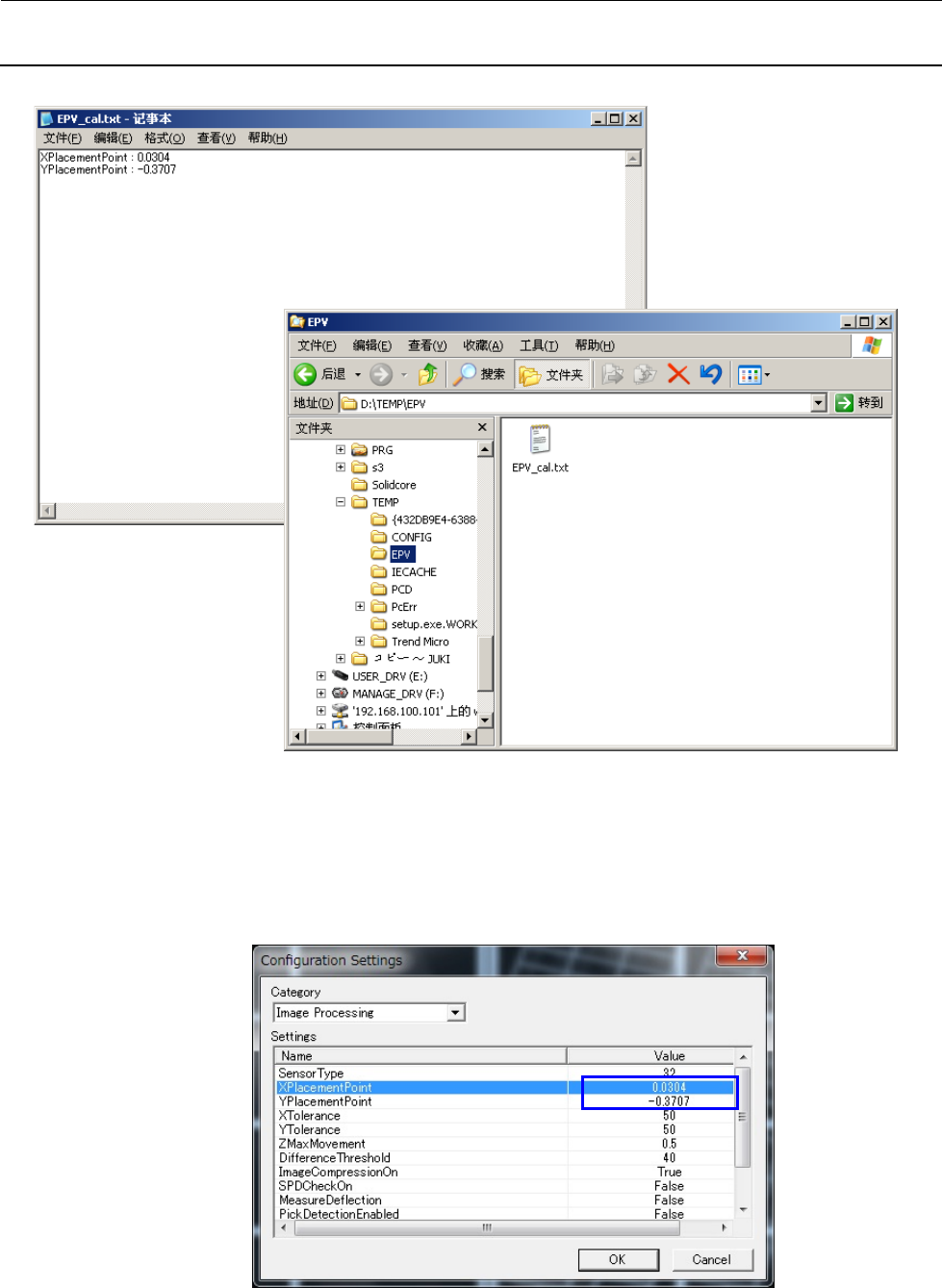

⑯ 打开用于吸取/贴片监视器的 PC 的[程序]－[Placement Monitor]－[Production Application]，打开
[Tools]－[Configuration Settings]。
从[Category]中选择[Image Processing]，把⑭中计算好的平均值输入到“XPlacementPoint”和
“YPlacementPoint”内。
操作到此结束。
维修调整要领书
18-1
１
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
18
CVS（选购品）
18-1．CONTACT SUB UNIT 的更换
1） 贴片机属于 L 规格后侧基准的，或带有助焊剂涂敷装置、共面装置、MTC 时，因需要更换 CONTACT
SUB UNIT，故必须卸下 CVS 装置。除此类情况外，更换 CONTACT SUB UNIT 时不用卸下 CVS
装置。
卸下 CVS 装置时，请拆下电缆（2 根）和 M6 螺钉 2 处。
2） 请拆下 M3 埋头螺钉再卸下 CVS_COVER_70。
危险
SL6062092TN
SCREW M6 L=20
（2处）
电缆
（2根）
40111601
CVS_COVER_70
SM1030552TN
埋头螺钉 M3 L=5
（6处）
维修调整要领书
18-2
3） 请拆下要更换部分的 CONTACT SUB UNIT。
4） 请拆下用螺母固定在 CONTACT SUB UNIT 上的束线，从新固定到新的 CONTACT SUB UNIT 上。
请在用于固定线束的螺丝上涂一滴 LOCTITE 粘结剂 242 并固定线束（请注意不要附着到线束的
端子上。螺丝请不要旋得太紧（紧固安装扭矩 0.25N・m））。
（请用万用表确认束线不触及极板侧。＋侧与－侧、CVS 装置必须是分别绝缘。）
40101989
CONTACT SUB UNIT
SL6030592TN
SCREW M3 L=5
（各2处）
SL4030681SC
SCREW M3 L=6
（各2处）
（涂敷LOCTITE粘结剂242）
螺丝紧固扭矩
0. 25N・m
（不要旋得太紧）
（身前方）
测量头一侧的束线
（内侧）
基板侧的束线
－侧
＋侧
用万用表检测绝缘时，请拆下将束线
与基板连接在一起的连接器部，在 此
状态下检测。
