维修调整要领书
18-1
１
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
18
CVS（选购品）

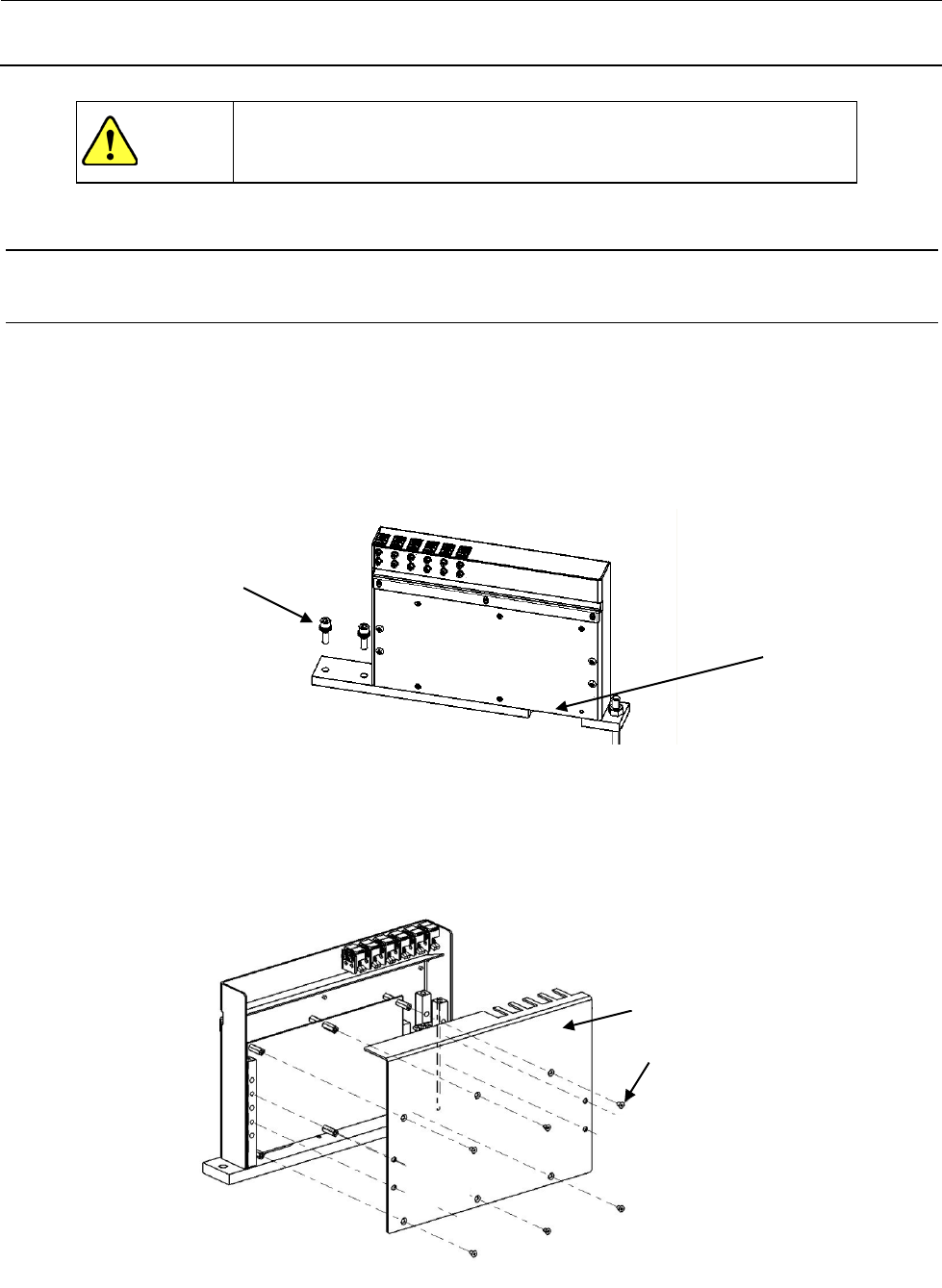

18-1．CONTACT SUB UNIT 的更换
1） 贴片机属于 L 规格后侧基准的，或带有助焊剂涂敷装置、共面装置、MTC 时，因需要更换 CONTACT
SUB UNIT，故必须卸下 CVS 装置。除此类情况外，更换 CONTACT SUB UNIT 时不用卸下 CVS
装置。
卸下 CVS 装置时，请拆下电缆（2 根）和 M6 螺钉 2 处。
2） 请拆下 M3 埋头螺钉再卸下 CVS_COVER_70。
危险
SL6062092TN
SCREW M6 L=20
（2处）
电缆
（2根）
40111601
CVS_COVER_70
SM1030552TN
埋头螺钉 M3 L=5
（6处）
维修调整要领书
18-2

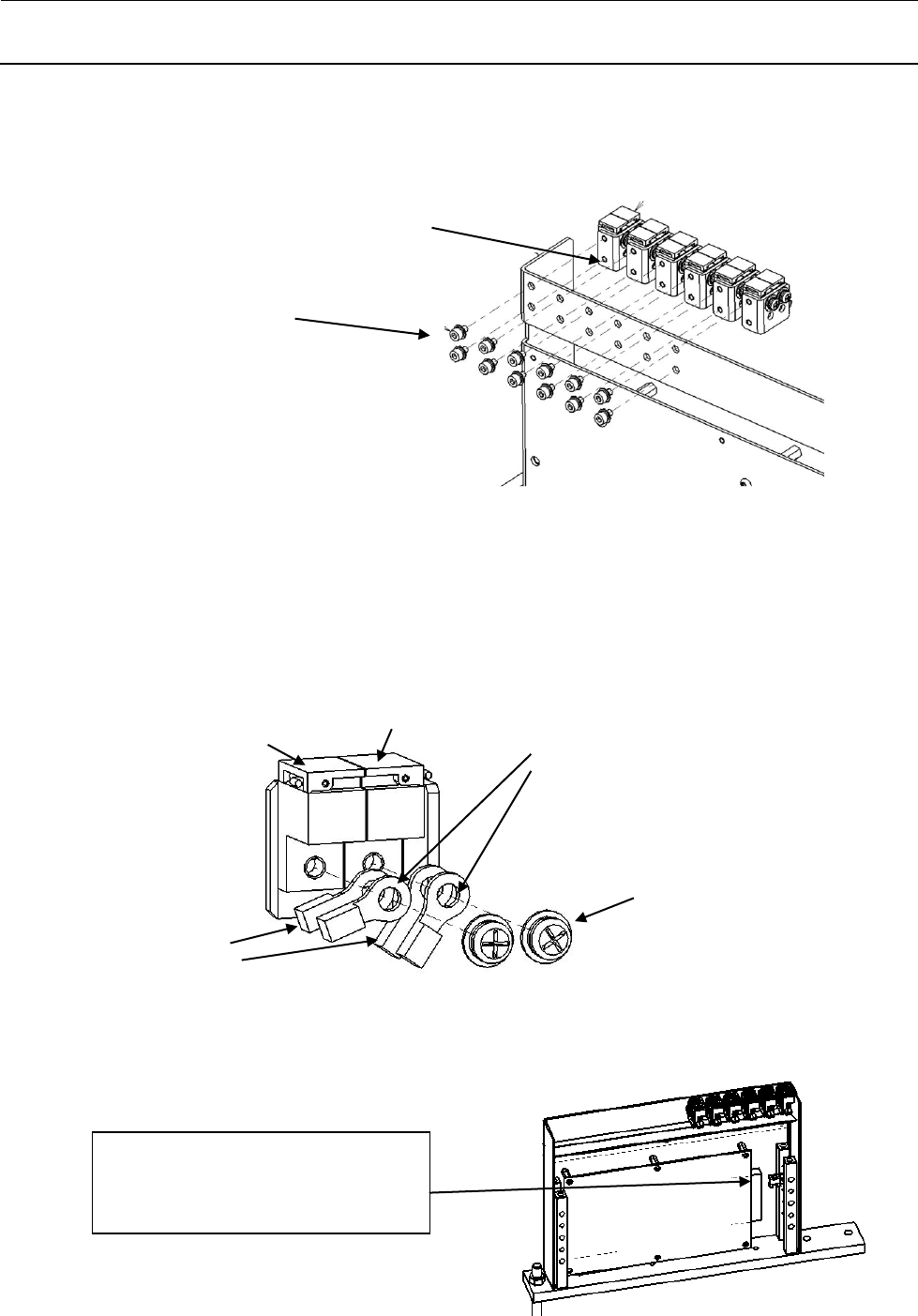

3） 请拆下要更换部分的 CONTACT SUB UNIT。
4） 请拆下用螺母固定在 CONTACT SUB UNIT 上的束线，从新固定到新的 CONTACT SUB UNIT 上。
请在用于固定线束的螺丝上涂一滴 LOCTITE 粘结剂 242 并固定线束（请注意不要附着到线束的
端子上。螺丝请不要旋得太紧（紧固安装扭矩 0.25N・m））。
（请用万用表确认束线不触及极板侧。＋侧与－侧、CVS 装置必须是分别绝缘。）
40101989
CONTACT SUB UNIT
SL6030592TN
SCREW M3 L=5
（各2处）
SL4030681SC
SCREW M3 L=6
（各2处）
（涂敷LOCTITE粘结剂242）
螺丝紧固扭矩
0. 25N・m
（不要旋得太紧）
（身前方）
测量头一侧的束线
（内侧）
基板侧的束线
－侧
＋侧
用万用表检测绝缘时，请拆下将束线
与基板连接在一起的连接器部，在 此
状态下检测。
维修调整要领书
18-3

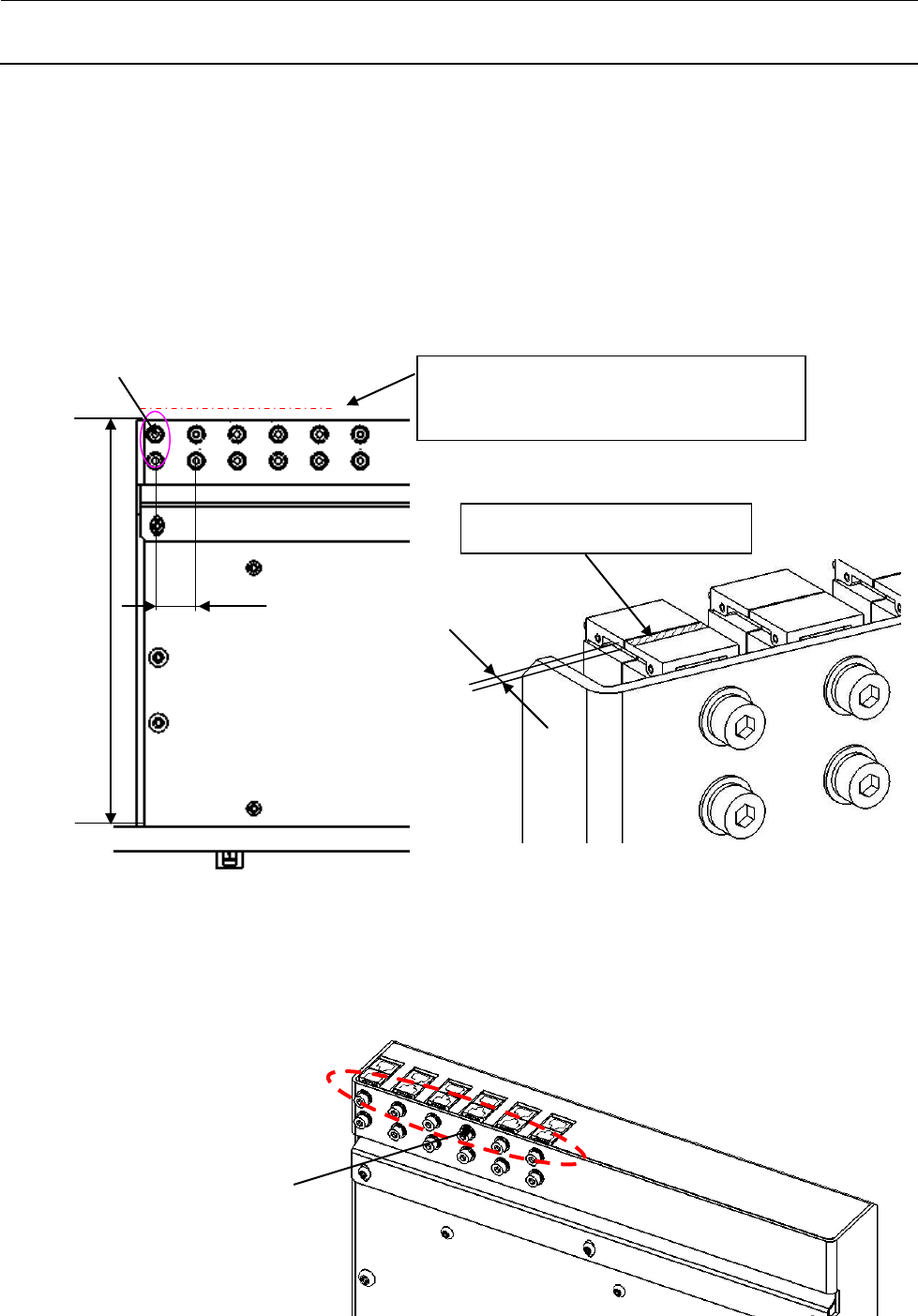

5） 将 CONTACT SUB UNIT 从新组装到 CVS 装置上。（请组装在不触及相隣 CONTACT SUB UNIT
或在前述第 2）步中拆下的护罩的位置上。各 CONTACT SUB UNIT 按 17mm 的间距横列。）
请把千分表安装在贴装头上进行测量头的高度调整（已拆下 CVS 装置的情况下，请在座架的水
准器设置位置等基准面上放置 CVS 装置进行调整）。
安装的要求是，以 L1 的测量头为基准，使 L2～L6 处于±0.05mm 的范围内（测量位置见右下图）。
在要更换 L1 测量头的情况下，安装要做到以 L2～L6 测量头之高度的 MAX-min 的中间值为基准，
处于±0.05mm 的范围内。
6） 安装在前述第 2）步中拆下的 CVS_COVER_70。
7） 如已在第 1）步中拆下了 CVS 装置时，将 CVS 装置从新装到主体上，进行位置调整。请把千分
表安装到贴装头上，使 CVS_COVER_70 的上侧侧面部与 X 轴的平行度达到 0.05mm 以内。同时，
已拆下的电缆（2 根）也请从新装配。
8） 请启动机器，通过 MS 参数的“偏移量设置（O）”－“CVS 偏移量（S）”从新取得 CVS 的偏
移量。
对斜线部的范围内进行测量
2mm
L1 ：CONTACT SUB UNIT
17
179
调整到L2～L6的高度相对于L1处于±
0.05mm以内
与X轴的平行度0.05mm以内
