维修调整要领书 19 -9 19 -2 ． 成批更 换 台 车 之 电缆 和 连 接器的更 换 方法 （ 1 ） 按下图 所 示，拆下连接器托架背侧的连接器。 （ 2 ） 拆下连接器托架的 ① 背侧面板，更换 ② 连接器（ HK065120060 ）。 安装时，请参照下图所示注意朝向。 内侧 外侧 锁定部在上 锁定部在下
维修调整要领书
19-8
（5） 安装时请按相反的操作顺序进行。此时，要避免电缆挂住护罩窗口部。（以便从窗口部可看到
LED 灯）
护罩窗口部
电缆
维修调整要领书
19-9
19-2．成批更换台车之电缆和连接器的更换方法

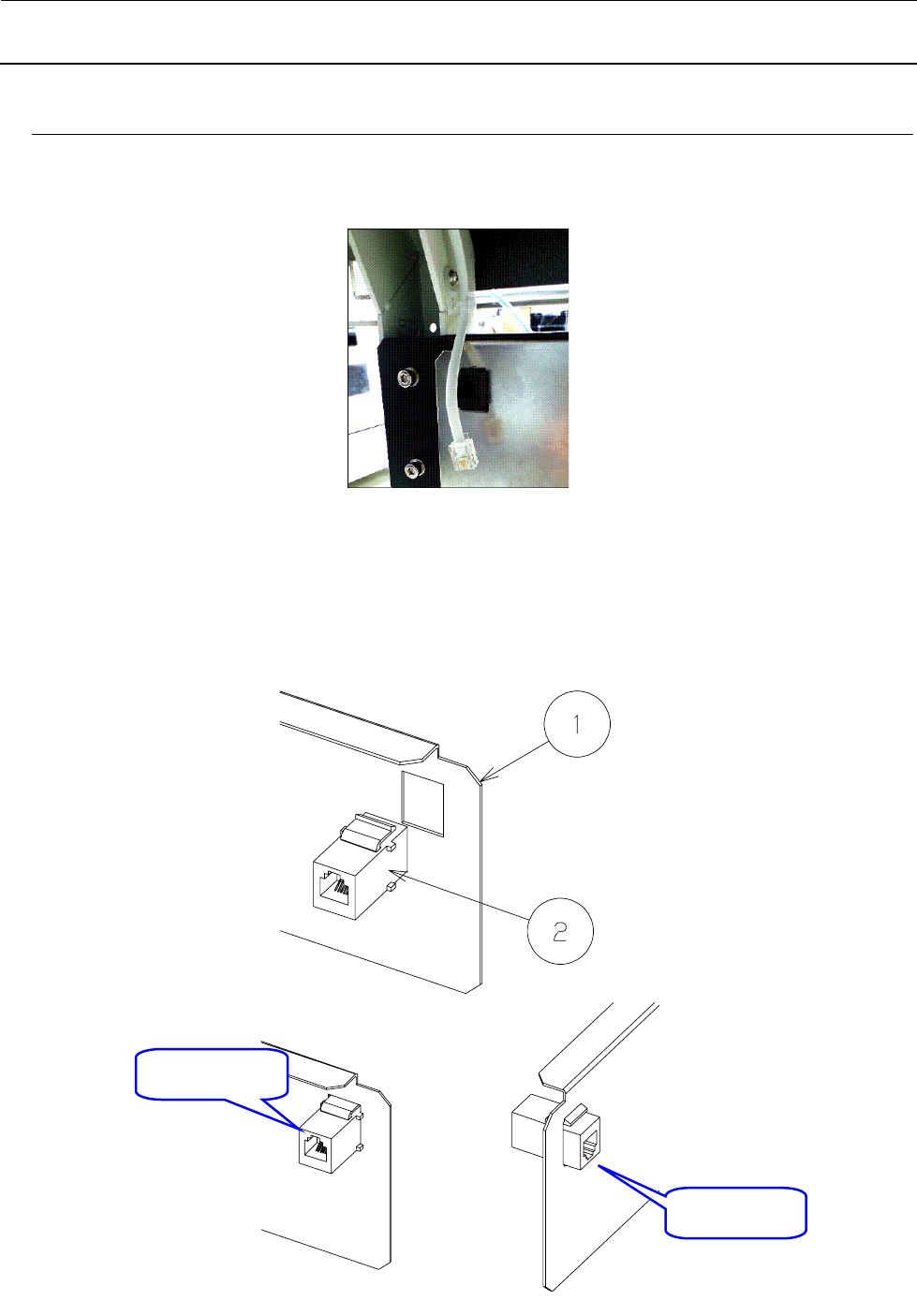

（1） 按下图所示，拆下连接器托架背侧的连接器。
（2） 拆下连接器托架的①背侧面板，更换②连接器（HK065120060）。
安装时，请参照下图所示注意朝向。
内侧
外侧
锁定部在上
锁定部在下
维修调整要领书
19-10
19-3．成批更换台车之天线的更换方法
（1） 天线安装在台架上，如下图所示。
（2） 此时，请按照以下所示的位置关系进行组装。
屏蔽托架
40073665
导电性带
HX002680000
0.435M
屏蔽托架
40079782
UP
紧固方向
要对齐下端。
屏蔽托架
40079782
屏蔽托架
40073665
导电性带
HX002680000
