维修调整要领书
附录
1.
基板上的基板功能版本、基板图形版本和
DIP SW
的确认方法
............................................... A-1
2.
在贴片机本体上确认基板版本的方法
(KE-1070/70C/2070/80/80R
用
) .................................. A-2
维修调整要领书
A-1
1.
基板上的基板功能版本、基板图形版本和
DIP SW
的确认方法

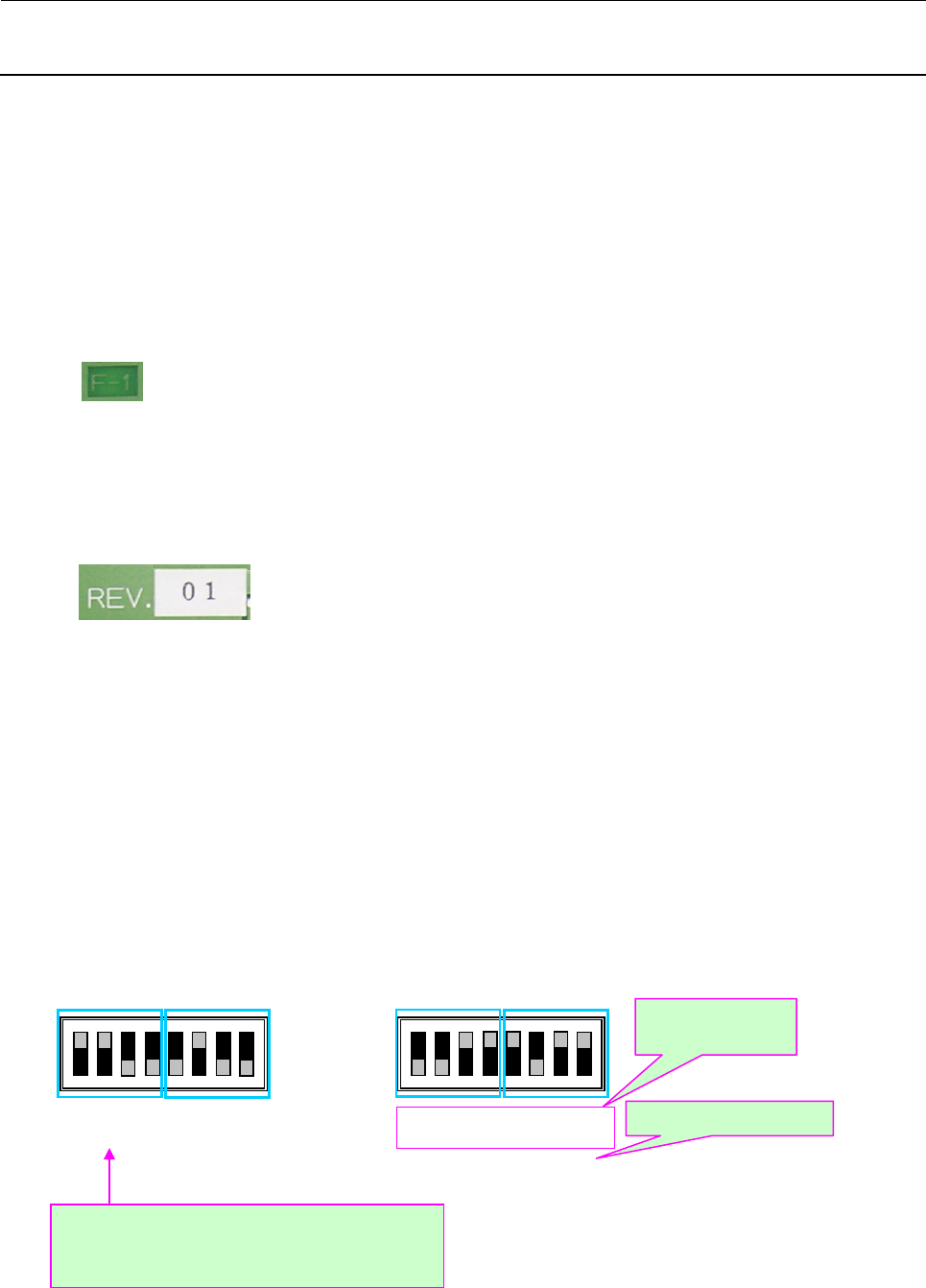

基板上有 2 类版本表示。
・
基板图形版本
表示基板之电路图形的改版。基板的正面(主贴片面)称为 F 面，背面称为 R 面，在任意的位置以与
基板图形相同的铜箔印有 F-1（正面）、R-1（背面）。进行改版后，将以 F-2、R-2 表示版本。(通
常 F 面和 R 面是同时更新的。)
※很难找到，仔细寻找可发现。
・
基板功能版本
即使基板图形版本相同，其功能也会因贴装元件的有无或规格的差异而改变，此时版本就会升级。
在主要记载基板货号货名的一面，如下面照片所示用冲压方式刻印有数字。
这二类版本是用基板上的 DIP SW 表示的。表示该版本的开关设定对贴片机的动作没有直接影响，
其目的是为了在贴片机本体上检查 DIP SW 的版本设定，故请按照以下要领对基板上显示的版本是
否正确设定进行确认。
・ DIP SW
的设定方法
表示版本的开关编号根据基板而异。请分别参阅电气系统基板的说明。
在基板上确认上述版本，进行开关的设定。将 8 bit 的 DIP SW 区分为２个 4 bit，从左开始分别赋予
1・ 2・ 4・ 8 的值，将开关中 ON 或 OFF 的 bit 值进行合计，以 16 进制来表示版本。正逻辑电路时
将位于 ON 侧的 bit 值相加，負逻辑电路时将位于 OFF 侧的 bit 值相加作为版本的值。如下例所示，
可以有各种组合。即使是相同的基板，当电路图形版本更新后，有时定义也会改变，所以要仔细确
认每个说明。
开关表述示例（SW3 被指定表示版本时）
SW3［4..1］：基板功能 Rev. SW3［4..1］：基板图形 Rev.
SW3［8..5］：基板图形 Rev. SW3［8..5］：基板功能 Rev.
数 ON 的 bit。 数 OFF 的 bit。
上面是基功能 Rev. 3、图形 Rev. 2 时的例子。 上面是基图形 Rev. 3、功能 Rev. 2 时的例子。
功能
Rev. 1
的示例
图形
Rev. 1
的示例
(基板贴片面一侧)
表示的是
SW*
［最上位
bit
编号
..
最下位
bit
编号］。
SW 编号 1 2 3 4 5 6 7 8
值
1 2 4 8 1 2 4 8
SW3
1
2
3
4
5
6
7
8
Ｏ
Ｎ
SW3
1
2
3
4
5
6
7
8
Ｏ
Ｎ
版本的设定左右
倒过来的例子
有时要数
OFF
的
bit
。
维修调整要领书
A-2
2.
在贴片机本体上确认基板版本的方法
(KE-1070/70C/2070/80/80R
用
)

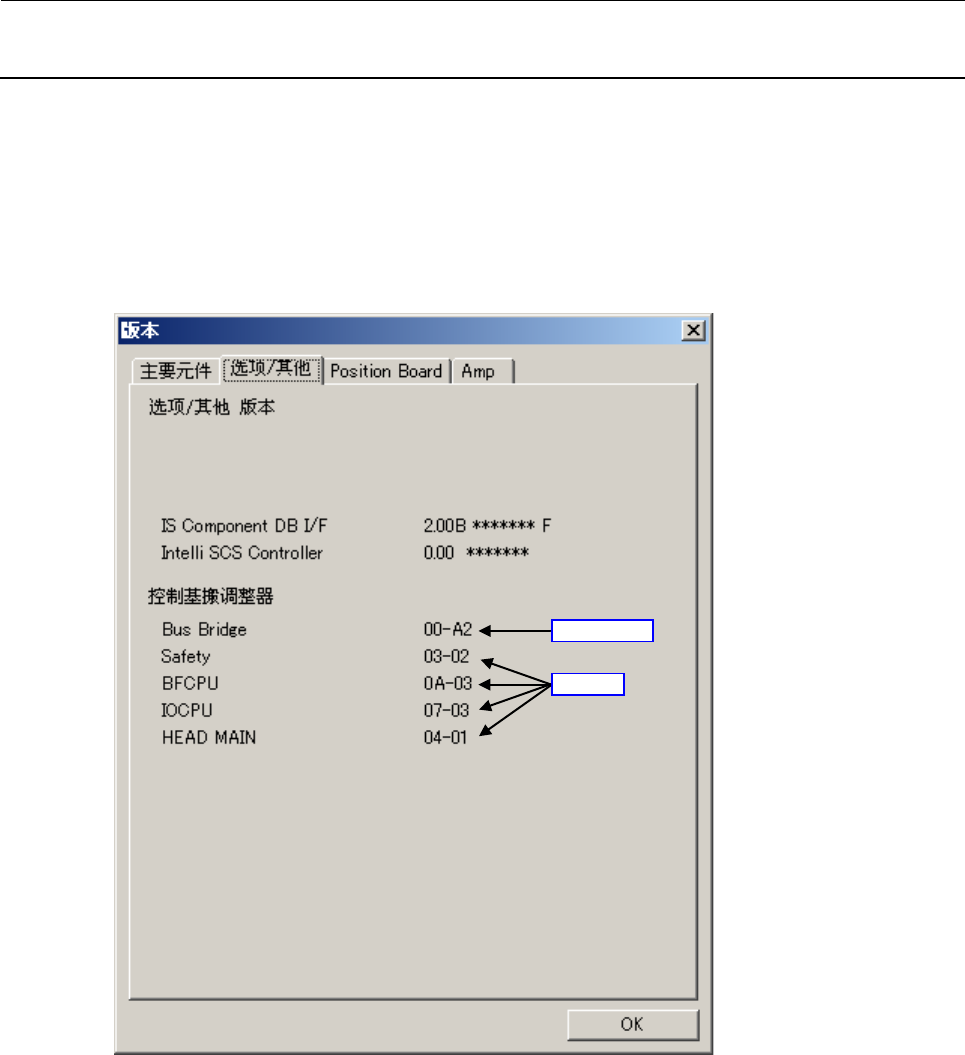

打开“主菜单”/“帮助”/“关于程序…”，选择“选项・其他”的选项卡。
会显示各个基板的电路图形版本和功能版本。显示时的排列每个基板不同。
※
画面上显示的版本与
DIP
开关之设定的排列是不一样的，故须注意。
DIP
开关的赋值要检查各个基板。
表示方法的解说
P :
基板图形
Rev.
F :
基板功能
Rev.
＊＊- Rev : Bus Bridge
基板
,DIP
开关不需要设定。
右侧表示
基板版本
。
左侧与版本表示无关。
(上面的示例是 00 – A2，也就是基板版本为 A2。)
F – P
＊＊- Rev
