维修调整要领书 1- 41 1-9 -3 ． 电缆的装配 1 ） 给各电缆 （ 40058385 、 40044517 、 40044543 、 40080206 ）放 进 塑料导轨的部分涂敷润滑油， 按 照 X 轴塑料导轨的 A 向视图配置电缆、气管。 ※ 请注意插座朝向和空气管不要挠曲。 图 1-9-3-1 、 图 1-9-3-2 2 ） 将各电缆、气管穿入后，盖上电缆拖链的盖子。 A 向视 A 向视图 XY 拖链电缆 X 轴塑料导…
维修调整要领书
1-40

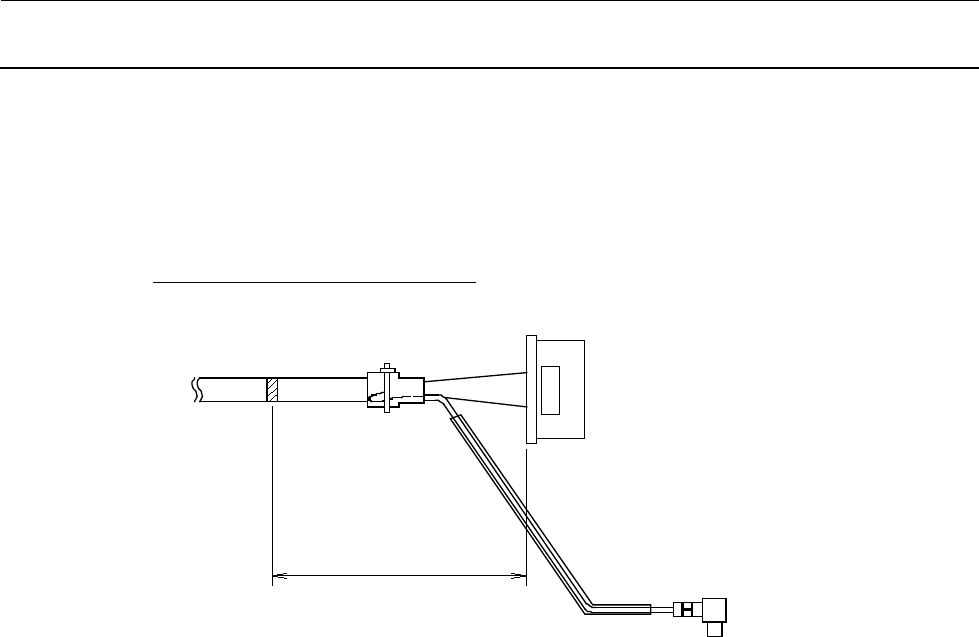

3）确认 LA 传感器拖链电缆（40080206）的标识位置。
（位置是离开 ZTD-CN5 插接器端 700mm）
※ 如果是特别规格，为下述电缆。
LA 传感器拖链电缆（E） 40080214
下页之后也相同。
700
FMLA
ZTD-CN5
维修调整要领书
1-41
1-9-3．电缆的装配
1） 给各电缆（40058385、40044517、40044543、40080206）放进塑料导轨的部分涂敷润滑油，按
照 X 轴塑料导轨的 A 向视图配置电缆、气管。
※ 请注意插座朝向和空气管不要挠曲。
图1-9-3-1
、
图1-9-3-2
2） 将各电缆、气管穿入后，盖上电缆拖链的盖子。
A 向视
A 向视图
XY 拖链电缆
X 轴塑料导轨
维修调整要领书
1-42
3） 在电缆的贴装头一侧，将各电缆的记号位置与「FC 支架」的上端对齐，予以固定。
4） 在反方向一侧，将电缆向图示的①方向拉，并在此状态下在安装夹具前端做记号，接着朝②方
向推入，同样在此状态下划上记号。（参照下图）
5） 使 2 个记号的中心位置位于安装夹具前端，用电缆夹 X 卡住电缆予以固定。
图1-9-3-3
6) 用手把塑料导轨内部的线束揿进，确认没有挠曲。
400
58385（350mm）
4004
4517（1150mm）
4004
8070（290mm）
40080206
（700mm）
在各记号位置上固定
１
２
将安装夹具前端对准记号
与记号的中间（中心）
