维修调整要领书
3-6

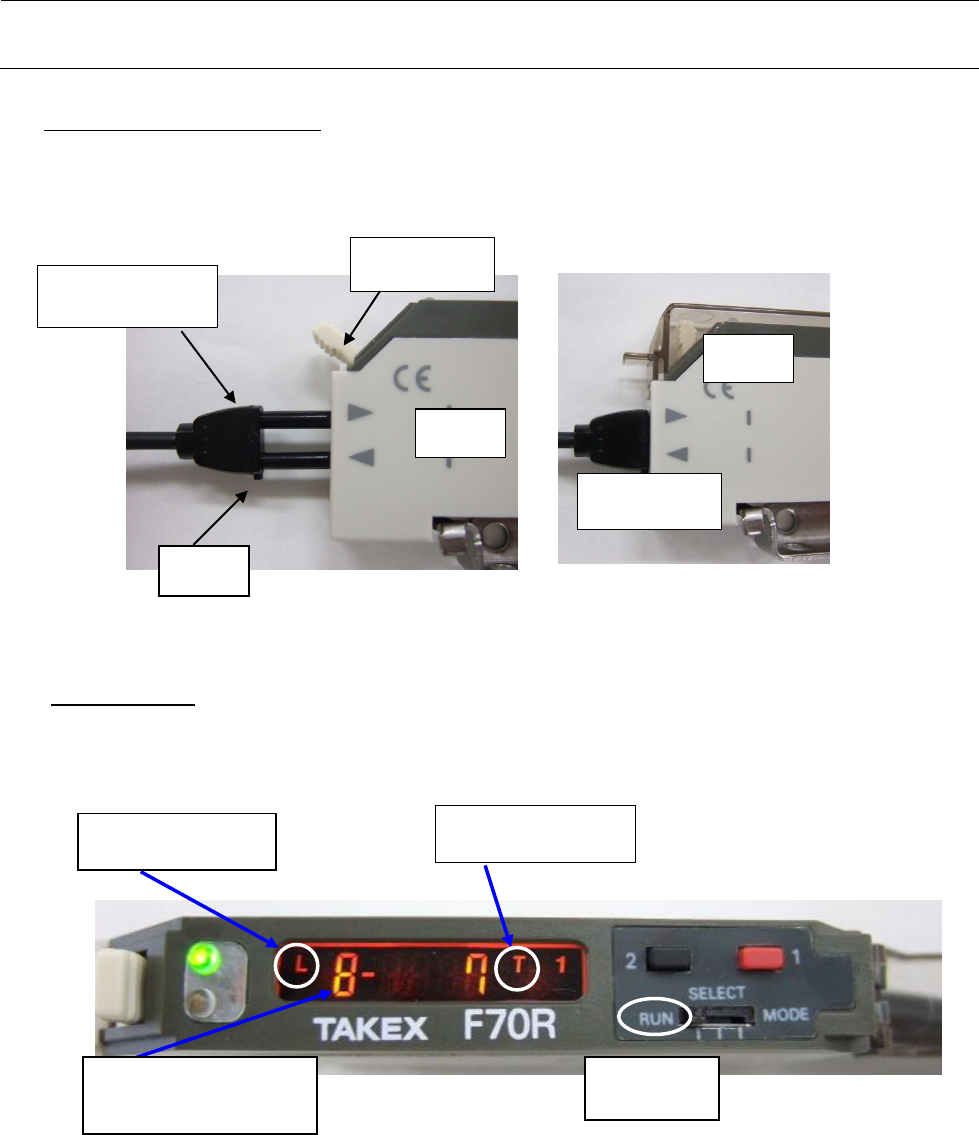

・将光纤单元安装在放大器上
放倒主体的锁紧杆，将光纤单元的突起侧插入放大器下部的最里面。插到最里面之后，请立起锁
紧杆并确认光纤单元不能拔下。
为确保锁紧，请盖好盖罩。
图 3-2-5 安装 F70R 光纤单元
・放大器的设定
以工厂出厂时的状态使用。
接通电源，请确认是否为下图所示的状态。
图 3-2-6 坏板标记传感器的显示
＜LED 状态＞
橙色+绿色同时亮灯→在 ON 下稳定动作的状态
仅橙色亮灯 →在 ON 下不稳定动作的状态
橙色+绿色同时灭灯→在 OFF 下不稳定动作的状态
仅绿色亮灯 →在 OFF 下稳定动作的状态
突起部
缆线单元
放大器
锁紧杆
盖罩
插到最里面
L＝点灯动作
T=示教模式
模式开关
→
RUN
电子可变阻抗位置
8＝最大感度
维修调整要领书
3-7

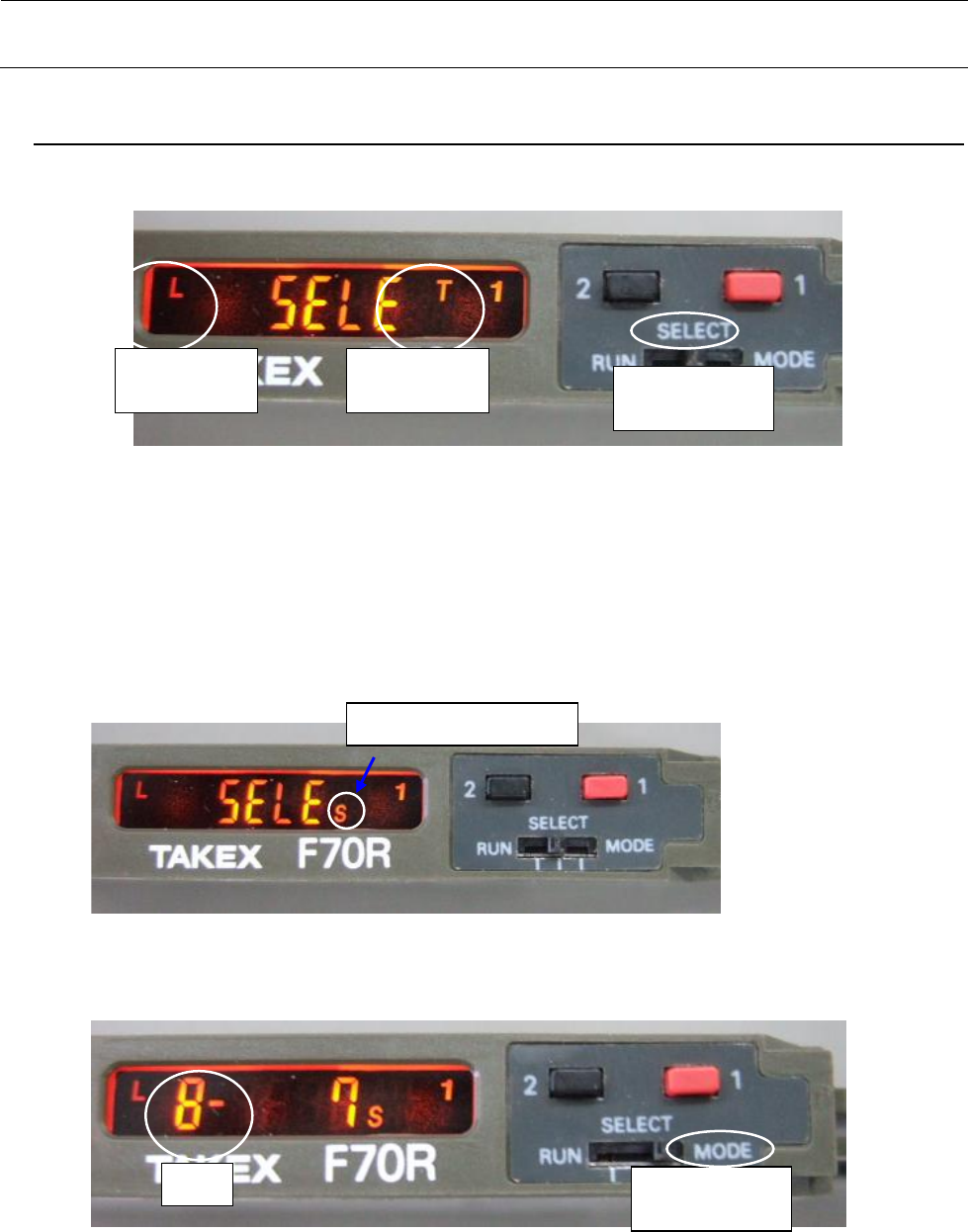

3-2-7．F70R 光纤传感器放大器的手动设定方法
放大器的设定如果与工厂出厂时的状态不同，则须通过手动设定。
・动作模式的设定
・传感器功能的选择(示教模式的设定方法)
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【1】(红色)，则传感器功能表示部分按照 A→AV→T→TV→L→LV→S→H→V
的顺序变化，请选择【T】后将模式开关扳回【RUN】。
・动作模式的选择(灯亮动作的设定方法)
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【2】(黑色)，动作模式表示部分按照
L
→
LO
→
LF
→
LOF
→
D
→
DO
→
DF
→
DOF
的顺序变化，请选择【
L】
后，将模式开关扳回【RUN】。
・电子可变阻抗位置的选择
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【1】(红色)，传感器功能表示部分按照 A→AV→T→TV→L→LV→S→H→V 的
顺序变化，请选择【S】。
③ 将模式开关由【SELECT】扳至【MODE】。电子可变阻抗的数字闪亮。
④ 按下按钮【1】，则闪亮的数字累计计数，请选择【8】。模式开关由【MODE】返回【SELECT】。
⑤ 每按下 1 次按钮【1】(红色)，传感器功能表示部分按照 A→AV→T→TV→L→LV→S→H→V 的
顺序变化，请选择【T】后，将模式开关扳回【RUN】。
模式开关
→SELECT
①传感器功能
表示部
②动作模式
表示部
S=动作水平的手动设定
闪亮
模式开关
→MODE
维修调整要领书
3-8

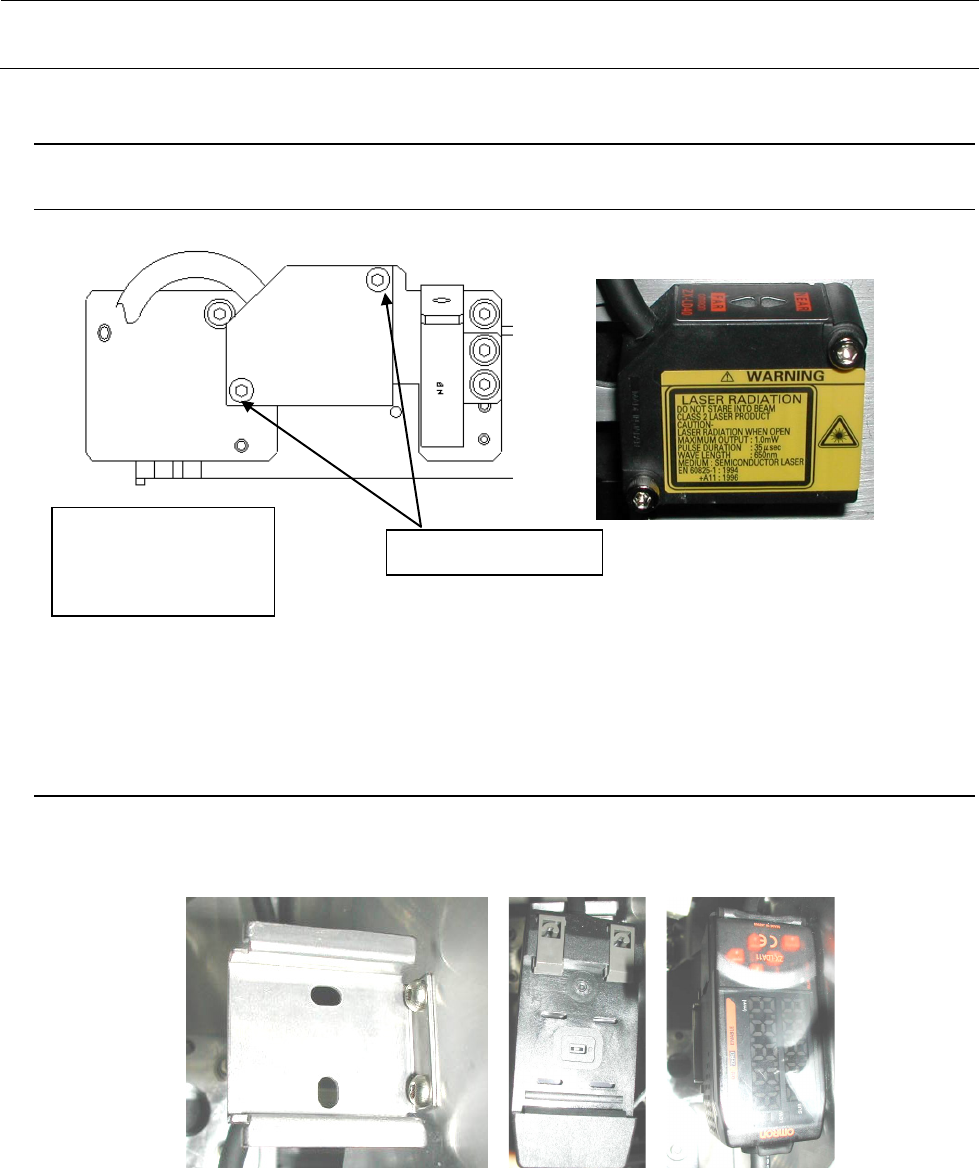

3-3．HMS 的更换
3-3-1．HMS 头部的更换
图 3-3-1 HMS 头部的更换
3-3-2．放大器的更换
放大器固定到放大器部位后，请确认它稍有移动也不脱落。
图 3-3-2 更换放大器（左：放大器架／中：放大器背面／右：安装放大器后）
六角孔螺栓（×2）
安装孔位置 俯视
KE-1070/1070C 用
KE-2070/2070C 用
KE-2080/1080 用
