3. 警告标贴的张贴位置 vii 安全须知 ► 警告标贴的详细内容 ( 背面 ) No. 标贴 内容 解决方法 2 有触电的危险。 请勿用手触摸盖板内的电源部。 3 载带与贴装头接触可能会导致设备 被损坏。 从送料器安全位置拔出送料器时， 必须完全拔出之后再插回。 4 可能会导致死亡、受伤或使设备发 生故障。 请务必充分理解有关强磁场的注意 事项。 5 • 手有被可动部与盖板夹伤的危险。 • 手或手指有被可动部夹伤的危险。 设备运行过程…
3. 警告标贴的张贴位置
vii
安全须知
►
警告标贴的详细内容 ( 背面 )
No. 标贴 内容 解决方法
2
有触电的危险。 请勿用手触摸盖板内的电源部。
3
载带与贴装头接触可能会导致设备
被损坏。
从送料器安全位置拔出送料器时，
必须完全拔出之后再插回。
4
可能会导致死亡、受伤或使设备发
生故障。
请务必充分理解有关强磁场的注意
事项。
5
• 手有被可动部与盖板夹伤的危险。
• 手或手指有被可动部夹伤的危险。
设备运行过程中或操作载料箱时，
请勿将手等伸入设备内部。
6
设备的可动部碰触身体，会有受伤
的危险。
请勿随意触摸、改造机盖开关。
请勿在机盖开关解锁的状态下运行
设备。
7
有被料带切刀割伤的危险。 在接通电源或气源的状态下，请勿
将手伸入料带切刀部。
3. 警告标贴的张贴位置
viii
安全须知
█

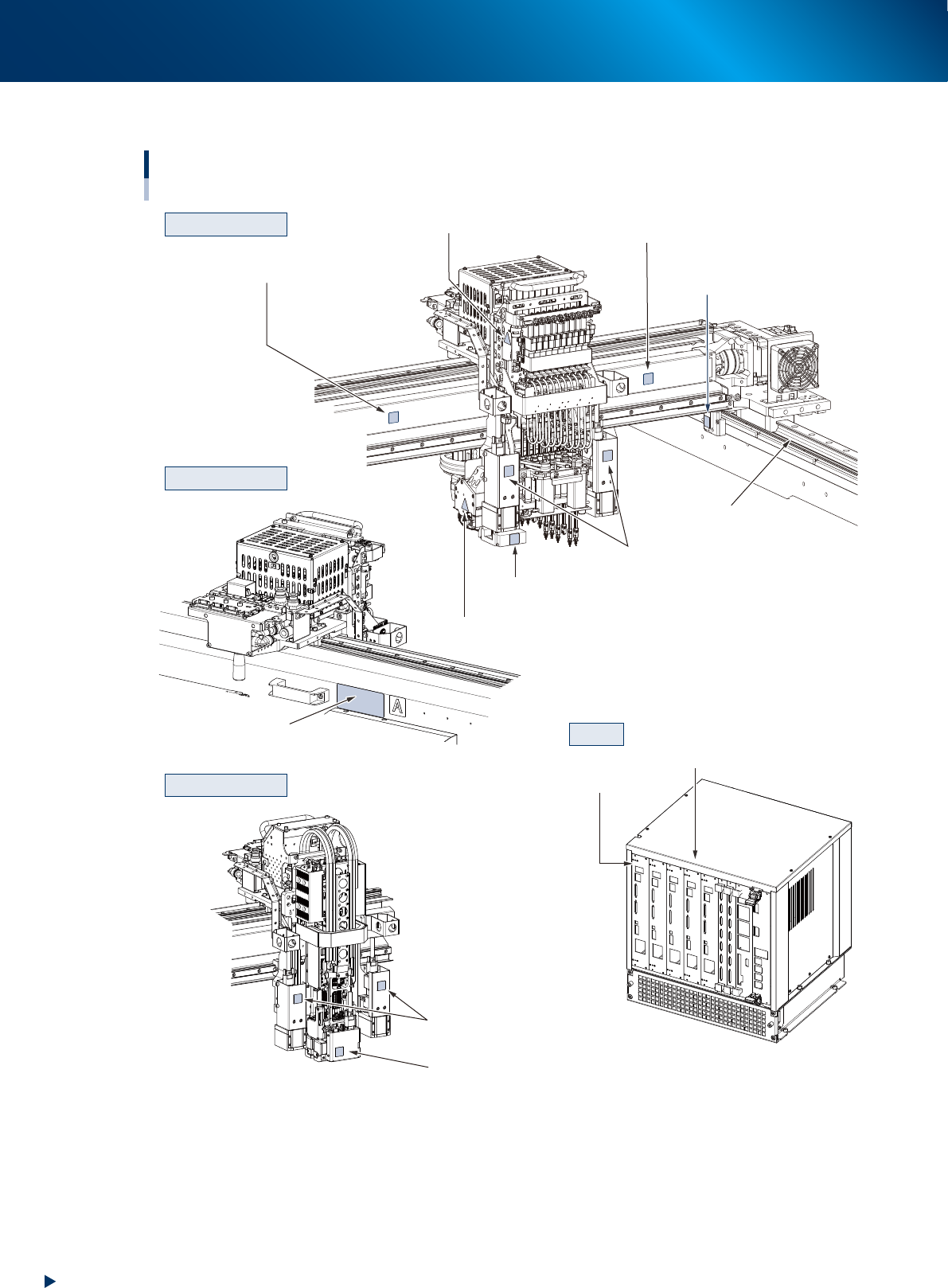

贴片机内部警告标贴的张贴位置
警告标贴
贴片机内部
■ X轴托架
■ X轴托架
■ 侧面视觉相机
■ 扫描相机
■ 扫描相机单元
■ Z轴直线电机
■ Y轴线性标尺
NO.
11 [注意] 当心损坏贴片机
NO.13 [注意] 注意强磁场
NO.13 [注意] 注意强磁场
NO.12 [禁止] 禁止触摸
NO.12 [禁止] 禁止触摸
■ 基准标记识别相机
NO.15
[警告] 当心触电
NO.9 [注意] 当心触电
NO.12 [禁止] 禁止触摸
NO.12 [禁止] 禁止触摸
NO.12 [禁止] 禁止触摸
NO.12 [禁止] 禁止触摸
NO.12 [禁止] 禁止触摸
NO.12 [禁止] 禁止触摸
■ X轴托架里侧
■ 基准标记识别相机
■ Y轴直线导轨
HM贴装头单元 正面
RM贴装头单元 正面
HM贴装头单元 背面
控制箱
