4. 6 个月
3-38
第 3 章 定期保养项目
4.1.2 多视觉相机的清洁
下面，介绍清洁多视觉相机照明装置的方法。
1
e
拆卸相机护盖。
1. 按急停按钮，将料车从贴片机上拆下并打开
安全机盖。
2. 用内六角扳手 (2.5) 拧松 4 处固定螺栓之后，
将相机护盖 ( 含保护玻璃 ) 向上取下。
2
用无尘擦拭纸擦拭照明保护玻璃。
用无尘擦拭纸浸上数滴镜头清洁剂之后，擦拭照
明保护玻璃的内外两面。
3
清洁照明。
用气吹毛刷清除照明部的尘屑。
4
清洁镜头部。
用浸有少量镜头清洁剂的棉棒清洁镜头部。
5
将相机护盖装回原位。
将相机护盖装回原位，拧紧 4 处固定螺栓。
参考
气吹毛刷与镜头清洁剂为选购件。

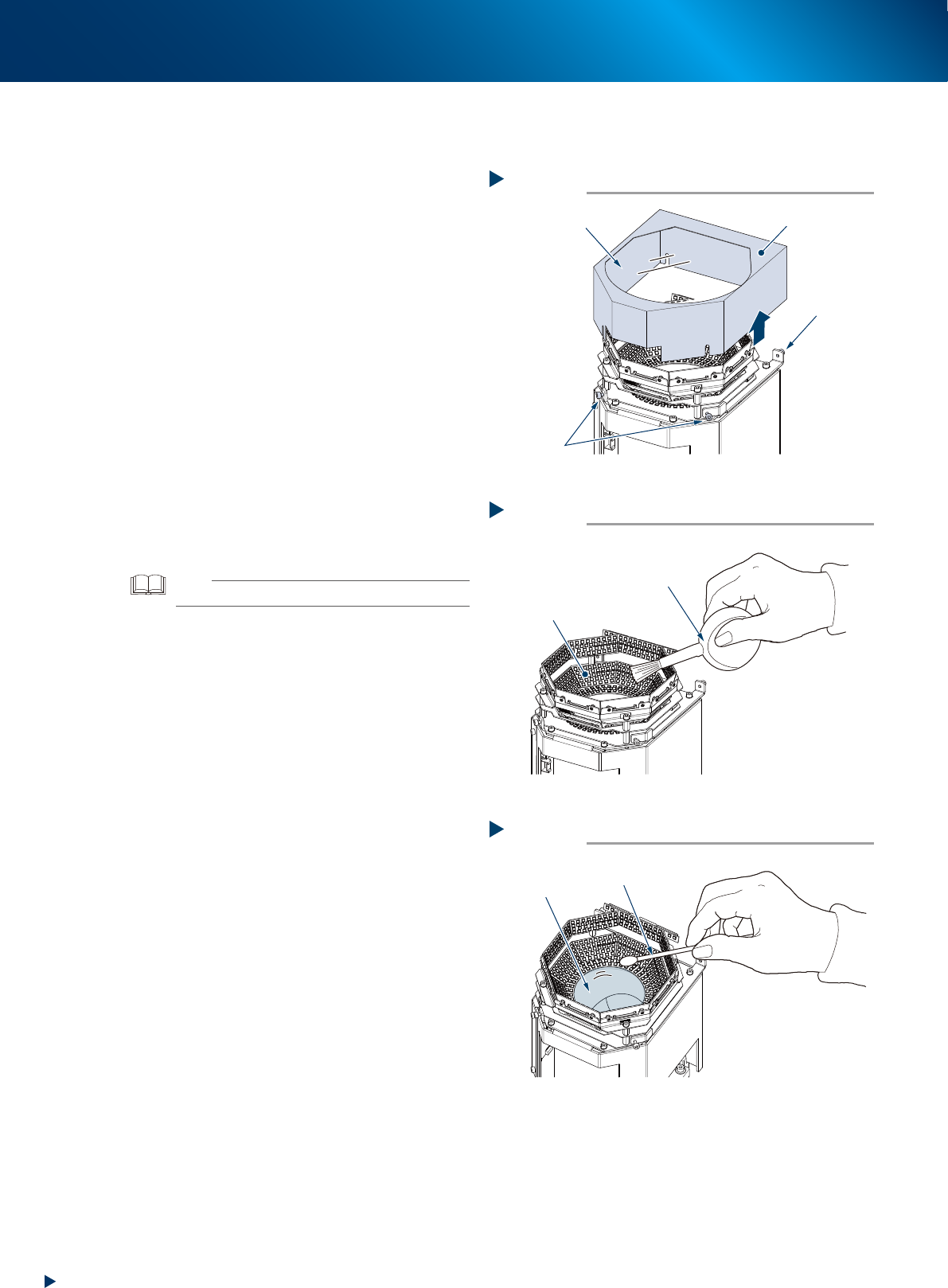

拆卸相机护盖(含保护玻璃)
Step 1
透明保护玻璃
相机护盖
固定螺栓
固定螺栓
55361-KMX-00
清洁照明
Step 3
照明
气吹毛刷
55362-KMX-00
清洁镜头
Step 4
镜头
浸有镜头清洁剂的棉棒
55363-KMX-00
4. 6 个月
3-39
第 3 章 定期保养项目
4.1.3 扫描相机的清洁 ( HM 贴装头 )
扫描相机的照明扩散板与棱镜装在相机左端的开口部。照明扩散板与棱镜会因积尘而脏污，建议定期进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。因为相机内部使用了玻璃部件，可能会被损坏。
1
拆下所有贴装头上的吸嘴。
►
选配有吸嘴交换站时
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作
台。即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 从“贴装头号码”下拉框中选择“ALL”，从
“吸嘴类型”下拉框中选择“放回吸嘴”。
5. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被
放回吸嘴交换站中。
n
要点
若没有配备吸嘴交换站，则需按下急停按钮之后，用手取
出吸嘴。
2
e
移动贴装头单元。
1. 按急停按钮，将料车从贴片机上拆下。
2. 打开安全机盖，用手将贴装头单元移到便于
清洁扫描相机的位置。
3
移动扫描相机。
1. 确认所有贴装头是否在最上端。若在会与扫
描相机相干扰的高度时，需用手将所有贴装
头移到最上端。
2. 将扫描相机移到面向贴装头单元正面时的最
左侧 ( 第 10 号贴装头侧 )。此时，切勿用力
过大。
4
擦拭扩散板与棱镜。
1. 如右图所示，用棉棒擦拭主照明扩散板面与
棱镜面的脏污。棱镜面较窄，可将棉棒的前
端搓细后轻轻擦拭。
2. 用棉棒擦拭侧视照明扩散板与棱镜。棱镜面
从正面无法看见，需用小镜子等才能看见。
c
注意
请勿使用溶剂。如果使用，可能会导致棱镜的表面处理被
损坏，扩散板发生变色。
5
将吸嘴装回原位。
若吸嘴是用手从贴装头上拆下的，需将吸嘴装回
原贴装头。

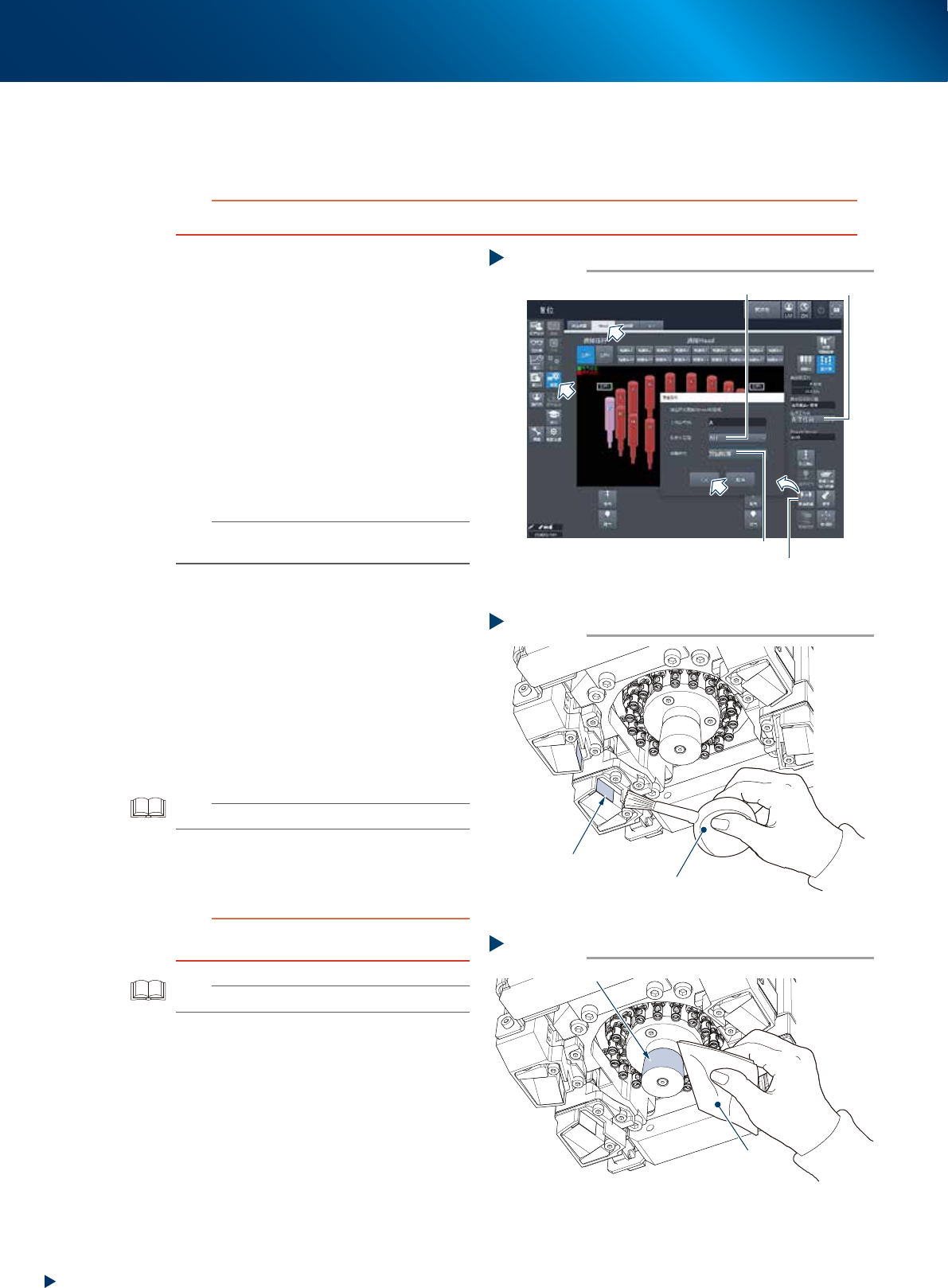

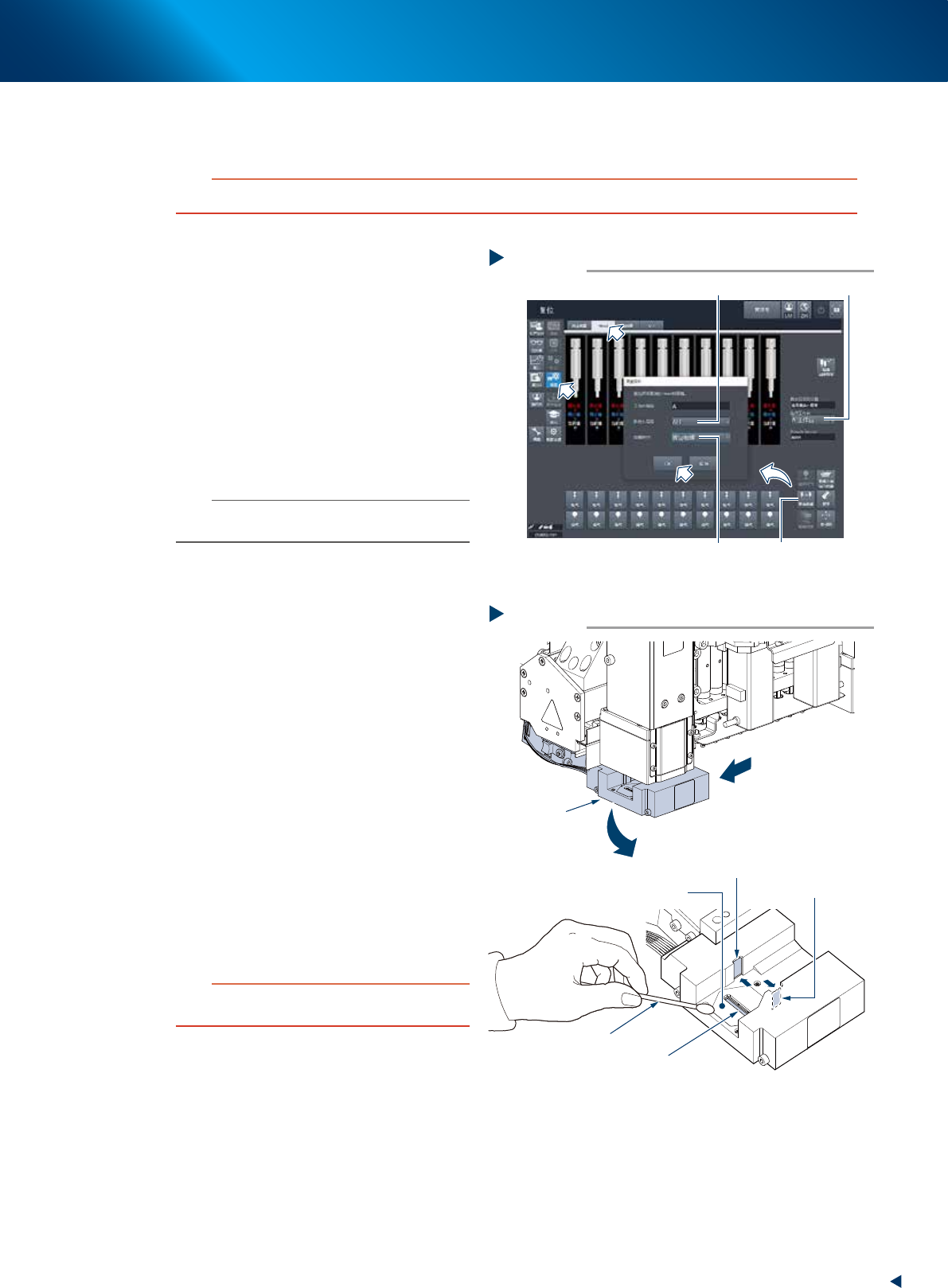

放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴”
选择工作台
56303-KMX-00
清洁照明扩散板与棱镜
Step 3-4
棉棒
主照明用扩散板
侧视照明用扩散板
侧视照明用棱镜
主照明用棱镜
用手移动
扫描相机
55364-KMX-00
4. 6 个月
3-40
第 3 章 定期保养项目
4.1.4 侧面视觉相机 ( RM 贴装头 )
侧面视觉相机的照明和棱镜安装在贴装头部。长期使用，侧面视觉相机的照明和棱镜会因积尘而脏污，建议定
期清洁清洁。
c
注意
清洁时，请勿对相机各部用力过大。因为相机内部使用了玻璃部件，可能会被损坏。
1
拆下所有贴装头上的吸嘴。
►
选配有吸嘴交换站时
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作
台。即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 从“贴装头号码”下拉框中选择“ALL”，从
“吸嘴类型”下拉框中选择“放回吸嘴”。
5. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被
放回吸嘴交换站中。
n
要点
若没有配备吸嘴交换站，则需按下急停按钮之后，用手取
出吸嘴。
2
移动贴装头单元。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品
全部取出。
2. 按急停按钮，将料车从贴片机上拆下。
3. 打开安全机盖，用手将贴装头单元移到便于
清洁侧面视觉相机的位置。
3
清洁棱镜。
用气吹毛刷清除棱镜的尘屑。
参考
从贴装头单元的背面进行清洁会便于作业。
4
清洁照明。
用无尘擦拭纸或擦镜纸干擦照明。
c
注意
请勿使用溶剂 ( 包括镜头清洁剂 ) 擦拭。否则，照明和棱
镜的表面处理会被损坏，或者变色。
参考
气吹毛刷、擦镜纸为选购件。
5
将吸嘴装回原位。
若吸嘴是用手从贴装头上拆下的，需将吸嘴装回
原贴装头。
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴”
选择工作台
56307-KMX-00
清洁照明
Step 4
照明
无尘擦拭纸
55366-KMX-00.ai
清洁棱镜
Step 3
棱镜 (4处)
气吹毛刷
55365-KMX-00
