8. 其它 3-68 第 3 章 定期保养项目 8. 其它 8.1 RM 贴装头单元吸嘴轴内部的清洁 在 RM 贴装头单元无吸嘴的状态下测定真空压力， 若真空压力无法下降到规定值 (140 以下 ) 时， 需要更换滤芯。 若更换了滤芯仍然无法下降到规定值时，可能是吸嘴轴内的气路有脏污。此时，需要清洗吸嘴轴内部。 即使真空压力无法下降到规定值的贴装头只有 1 个，原则上也需要对所有贴装头的吸嘴轴 (18 根 ) 进行清洁， 因为其它贴装…
7. 3 年
3-67
第 3 章 定期保养项目
6
拆卸真空泵。
1. 将整个真空泵向右滑动，使真空泵脱离拧松
的固定螺栓。
2. 将真空泵先前拉出拆下。
c
注意
真空泵较重，请注意不要砸伤脚或使腰部受伤。
7
换上新的真空泵。
1. 按照与拆卸时相反的步骤，将新的真空泵装
回固定位置。
2. 用 T 型扳手 (5mm) 拧紧里侧的固定螺栓，用
内六角扳手 (5mm) 拧紧左前侧的固定螺栓。
3. 将右前侧的固定螺栓插回右前侧的螺孔中并
用内六角扳手 (5mm) 拧紧。
8
连接空气软管和插头。
将空气软管和插头插回原来的位置。
9
将里侧盖板和切带器盖板装回原位。
c
注意
•
请注意不要忘记安装里侧盖板的地线。
•
安装盖板时，请注意不要使接线类被夹住。

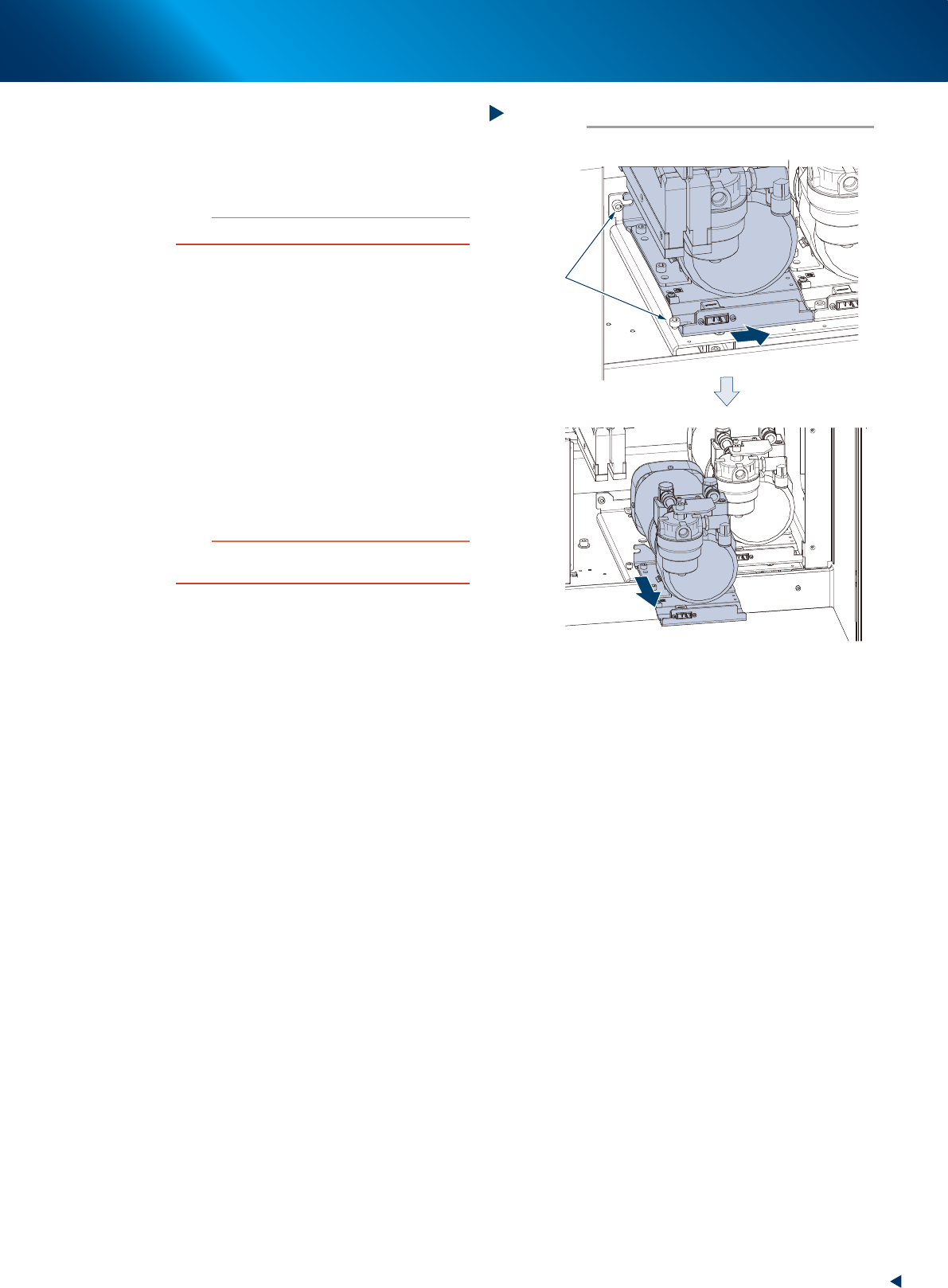

拆卸真空泵
Step 6
緩めた
固定ボルト
向右滑动
向前拉出
553A2-KMX-00
8. 其它
3-68
第 3 章 定期保养项目
8. 其它
8.1 RM 贴装头单元吸嘴轴内部的清洁
在 RM 贴装头单元无吸嘴的状态下测定真空压力，若真空压力无法下降到规定值 (140 以下 ) 时，需要更换滤芯。
若更换了滤芯仍然无法下降到规定值时，可能是吸嘴轴内的气路有脏污。此时，需要清洗吸嘴轴内部。
即使真空压力无法下降到规定值的贴装头只有 1 个，原则上也需要对所有贴装头的吸嘴轴 (18 根 ) 进行清洁，
因为其它贴装头的吸嘴轴内部可能也同样有脏污。
1
使吸嘴全部被放回吸嘴交换站中。
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择工作台。即，
通过选择工作台来选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 在“更换吸嘴”画面中将“贴装头号码”选
择为“ALL”，将“吸嘴类型”选择为“放回
吸嘴”。
5. 按 [OK] 按钮，使所有贴装头的吸嘴全部被放
回吸嘴交换站中。
n
要点
若没有选配吸嘴交换站，请按急停按钮之后打开安全机盖，
用手拆下所有吸嘴。
2
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品
全部取出。
2. 按急停按钮，将料车从贴片机上拆下后，打
开安全机盖。
3. 将贴装头单元移到便于清洁吸嘴轴内部的位
置之后，将方巾垫在下方。
3
拆卸所有滤芯。
参照前述“2.4.1 空气滤芯的点检与更换”中的
Step3，拆下所有贴装头中的滤芯。
4
清洁机械阀并加油。
参照前述“6.2.3 真空切换部 ( 机械阀 ) 的清洁
与加油”，清洁所有机械阀并加油。
参考
拆下的机械阀，在装回贴装头中时，即使不是原贴装头也
无妨。
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴”
选择工作台
56307-KMX-00
8. 其它
3-69
第 3 章 定期保养项目
5
用细管刷预清洁吸嘴轴内部。
为便于清除吸嘴轴内部的脏污与异物先进行预
清洁。
1. 将细管刷 (KMB-M3858-00X) 插入吸嘴轴深
处，转动细管刷数次。
2. 以相同要领清洁所有的吸嘴轴。
n
要点
•
使用细管刷时注意拿捏位置，不要使其弯曲。
•
根据脏污程度不同，使用细管刷的根数会有所不同。
但，一般 1 根细管刷足够清洁 1 台 RM 贴装头单元 (18
根吸嘴轴 )。
6
使所有机械阀降到“排气位置”。
用手指使对象贴装头单元的所有机械阀下降到
最低位置 ( 排气位置 )。
n
要点
提前使机械阀下降到排气位置，以便在 Step7 中不会突然
排出高压气体。
7
关闭吸嘴轴排气阀，打开真空切换
阀。
1. 参照后述“RM 贴装头单元的排气气路”，确
认需要排气的贴装头单元与压杆编号。
2. 打开 [ 装置 ] -“I/O”画面，从“输出信号”
下拉框中选择“Head”。
3. 在列表中选择在 1. 中确认的贴装头单元的
Z1 排气阀 (Z1 Blow Valve)、Z2 排气阀 (Z2
Blow Valve) 的 I/O 都为“0”状态。
4. 点击选择对象贴装头单元的吸嘴轴排气阀
(HEAD SHAFT BLOW) 的 I/O 之后，按画面
下部的 [ON/OFF] 按钮，关闭吸嘴轴排气阀
(“HEAD SHAFT BLOW”的显示由 1 → 0)。
5. 按照相同方法，打开对象贴装头单元的真空
压切换阀 (“HEAD VAC_SWITCH”的显示
由0→1)。
清洁吸嘴轴内部
Step 5
细管刷
553A3-KMX-00
关闭吸嘴轴排气阀，打开真空切换阀
Step 7
选择贴装头
点击选择
贴装头单元 阀 名 地 址 输出
A ( A 工作台 )
Z1 Blow Valve
Z2 Blow Valve
HEAD SHAFT BLOW
HEAD VAC_SWITCH
HEAD VAC_SWITCH
T130071
0
T130071
1
T130071
T130071
2
3
B ( B 工作台 )
Z1 Blow Valve
Z2 Blow Valve
HEAD SHAFT BLOW
T230071
0
T230071
1
T230071
T230071
2
3
0
0
0
1
0
0
0
1
[ON/OFF] 按钮
＊ Z１：压杆１
Z２：压杆２
地址
T130071
T230071
类型
Head
Head
7
0
0
6
0
0
5
0
0
4 3
0
0
2
0
0
1
0
0
0
0
0
-
-
-
-
-
-
-
-
56318-KMX-00
向上提起机械阀
Step 6
使机械阀下降到最低位置
