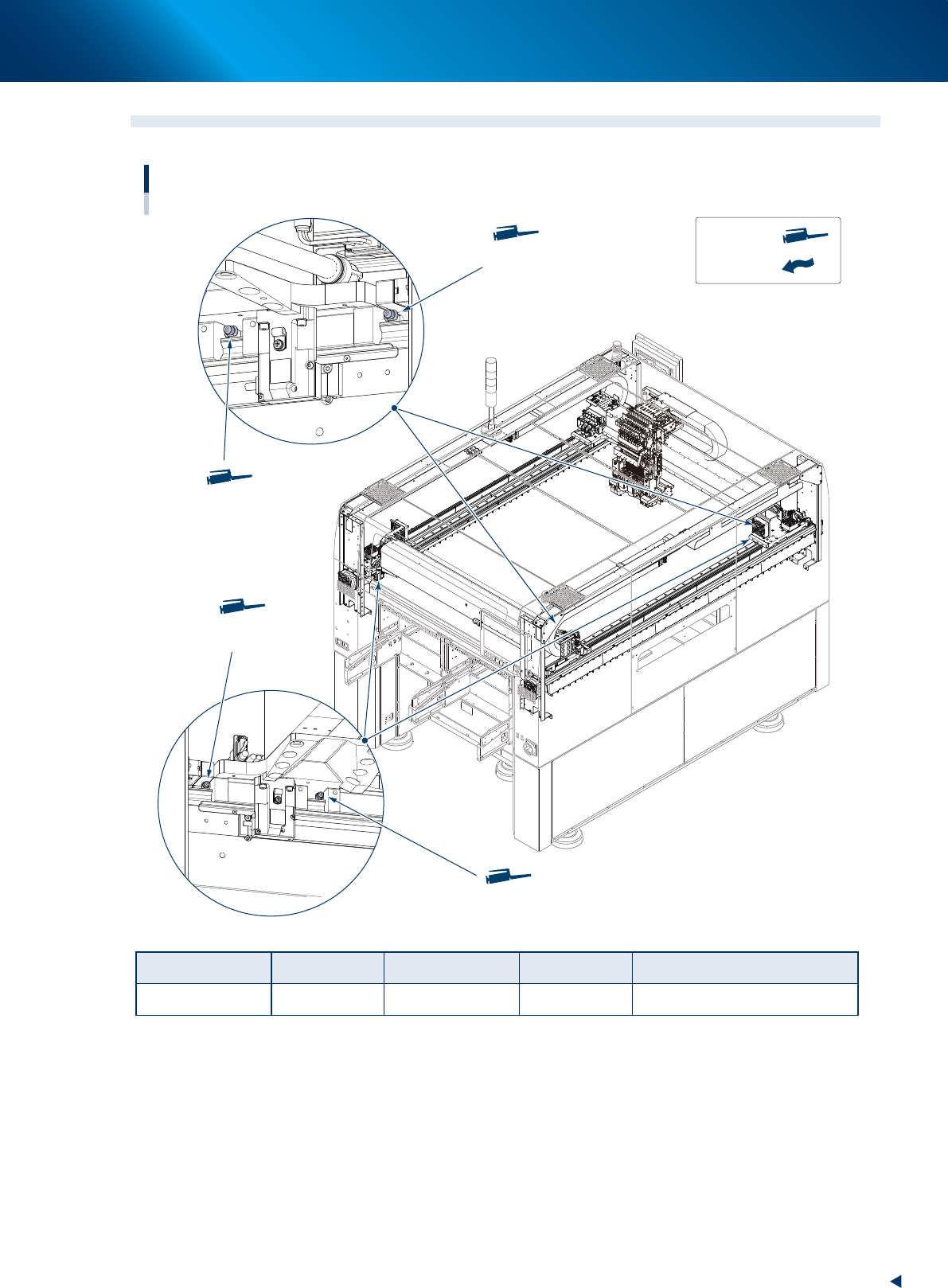

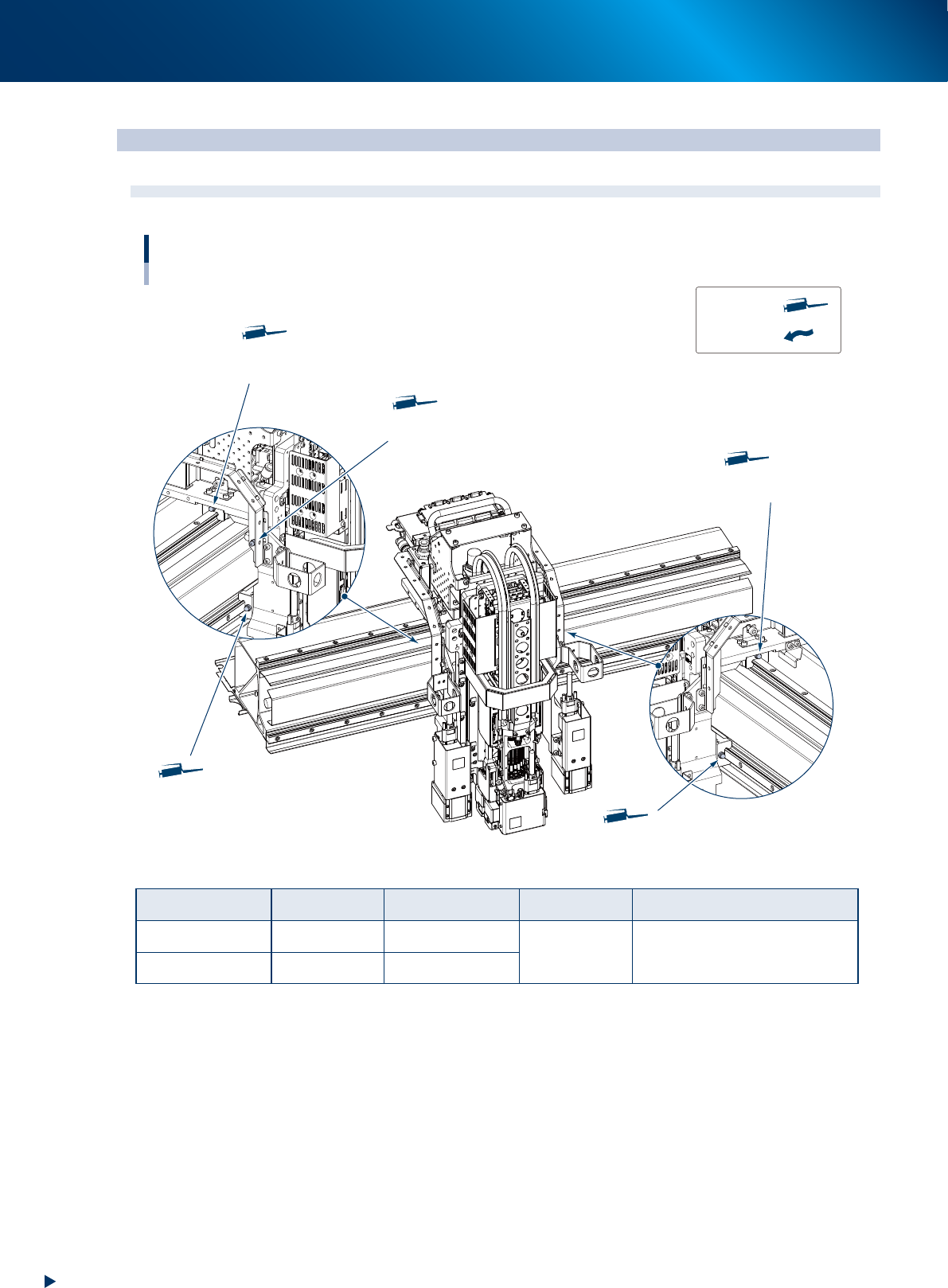

2. 加油位置与加油频率 4-2 第 4 章 加油位置一览 2. 加油位置与加油频率 2.1 X 轴 X轴的加油位置 滚珠丝杆、导轨 润滑油枪 ： 用手涂抹 ： X轴滚珠丝杆部 X轴导轨部 上侧润滑油注油嘴 X轴导轨部 上侧润滑油注油嘴 X轴导轨部 下侧润滑油注油嘴 X轴导轨部 下侧润滑油注油嘴 55401-KMX-00 加油部位 润滑油种类 加油位置 频率 加油方法 滚珠丝杆 NSL 1 处 ( 各工作台 ) 1 次／月 润滑油枪 …

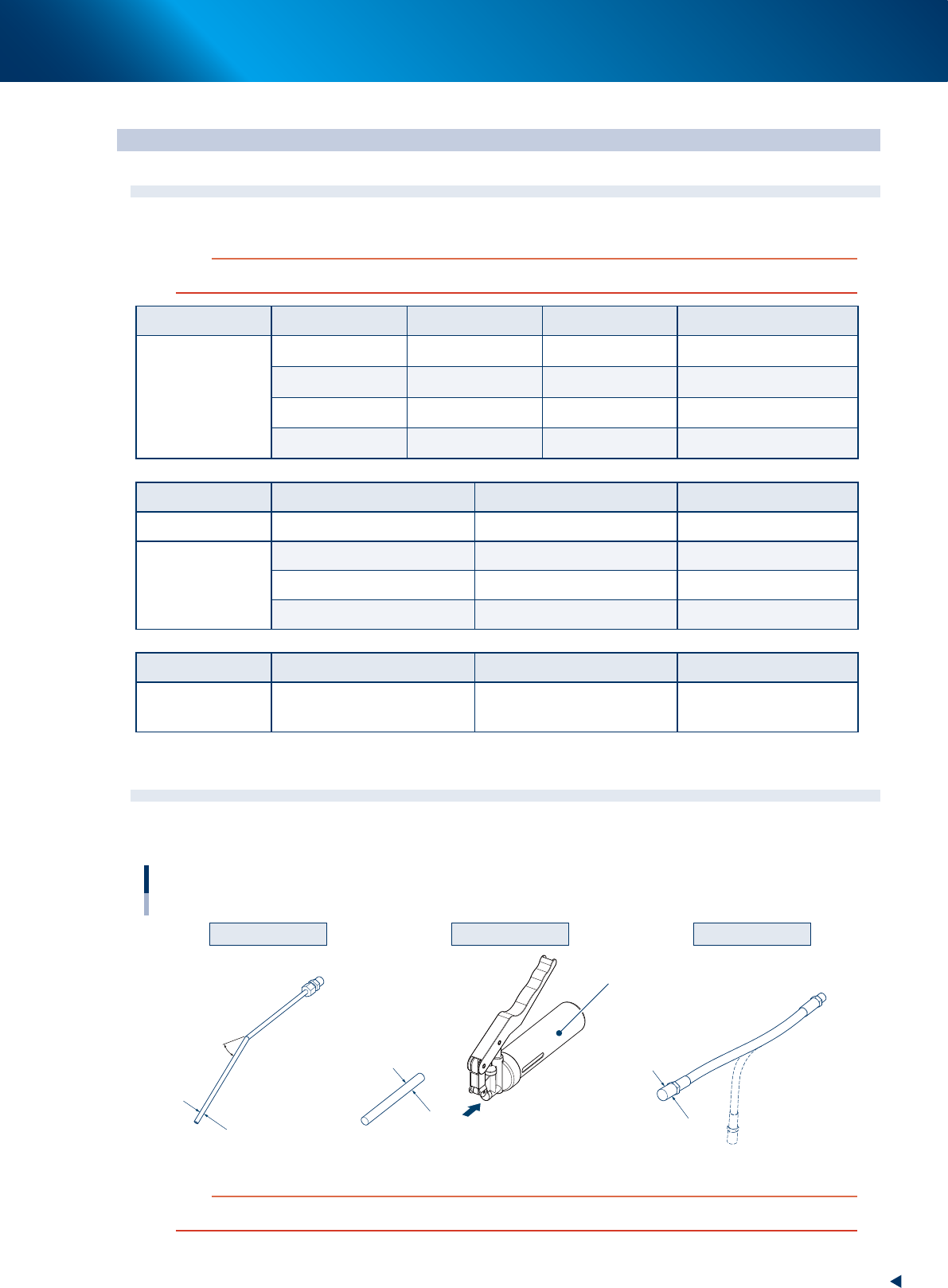

1. 加油前的准备
4-1
第 4 章 加油位置一览
1. 加油前的准备
1.1 润滑油
加润滑油时，务必使用如下表所示 YAMAHA 指定的润滑油。
c
注意
使用非指定的润滑油，可能会损坏机器。
贴片机 加油位置 导轨 滚珠丝杆 备注
贴片机各轴
X 轴 NSL 润滑油 NSL 润滑油
Y 轴 NSL 润滑油 —
Y 轴只有导轨
W 轴 (U 轴 ) NSL 润滑油 NSL 润滑油
六角轴也使用 NSL 润滑油
PU 轴 — NSL 润滑油
贴装头单元
加油位置
使用的润滑油 备注
HM 贴装头 花键轴 NSL 润滑油
RM 贴装头
剪式齿轮 LG2
机械阀 机械阀用润滑脂 GREASE 30G
吸嘴轴上部 吸嘴轴上部专用润滑油 LS BELL HAMMER
其它
加油位置
使用的润滑油 备注
一次性换料车
导槽盖板部、定位部、
料车升降轴部
NSL 润滑油
1.2 润滑油枪
加润滑油时使用润滑油枪。请根据加油位置，从 3 种枪嘴中选择适用的枪嘴。
润滑油枪
润滑油枪
将枪嘴插入此处
30°
前端部外径 φ14前端部外径 φ10前端部外径 φ5
30°弯折型枪嘴 标准 软管型枪嘴
55400-KMX-00
c
注意
各种润滑油必须分别准备不同的枪嘴。混合不同特性的润滑油使用，会导致设备性能降低。
