4. 传送部
5-12
第 5 章 易耗件的更换
8
换上新的传送带。
1. 将新传送带挂在带轮上定位。
2. 将六角轴插入驱动用带轮。
3. 拧紧螺栓固定六角轴。
4. 移动带轮 (CV2 时为带轮托架 ) 对齐在 Step4 中作记号的位置之后，拧紧固定螺栓。
5. 若传送带有挠曲时，需调节带轮 (CV2 时为带轮托架 ) 的位置加大张力
。
c
注意
带轮与带轮托架的固定螺栓的拧紧扭矩如下，请勿拧得过紧。
•
带轮的固定螺栓 ：5.5N
•
m
•
带轮托架的固定螺栓 ：3.8N
•
m
n
要点

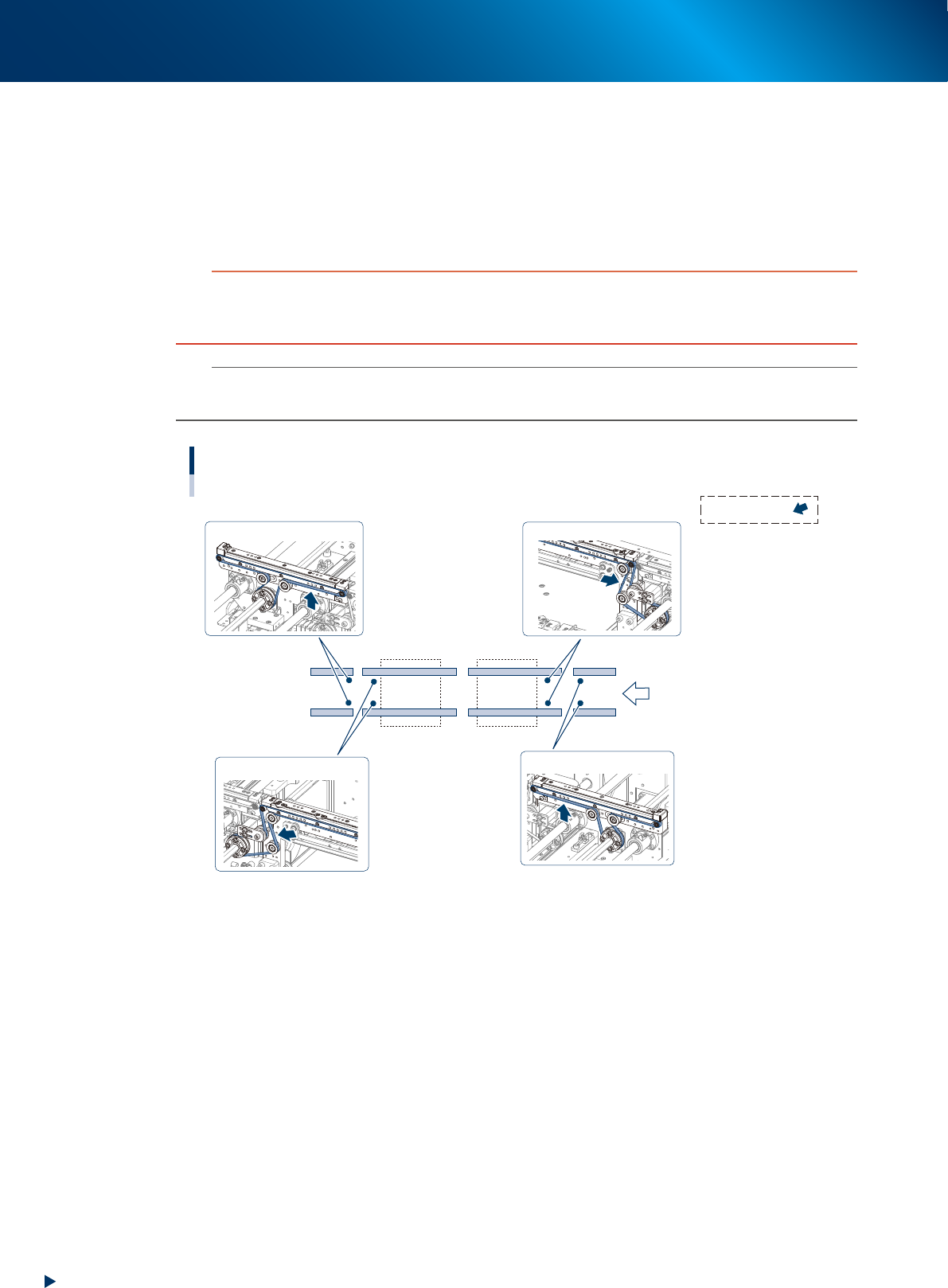

本机传送带的张力测定位置与张力规格如下图所示。
请根据需要，使用张力计测定并调节。
张力的测定位置与张力规格
张力测定位置 ：
张力规格 ：190 - 220 Hz
张力规格 ：190 - 220 Hz
张力规格 ：400 - 450 Hz
张力规格 ：400 - 450 Hz
传板方向
CV1CV2CV3CV4
55521-KMX-00
4. 传送部
5-13
第 5 章 易耗件的更换
9
安装基板固定夹。
1. 将基板固定夹嵌入原位之后，用内六角扳手
(3) 拧紧基板固定夹的 4 处固定螺栓。
2. 取出垫在顶板上的方巾。
0
确认传送带的安装状态。
1. 确认基板固定夹顶面的位置是否在低于传送
带传送面约 0.5mm 的位置。
2. 安装导槽盖板并关闭安全机盖，将料车安装
在贴片机上后，解除贴片机的紧急停机状态。
3. 按 [ 装置 ] -“传送装置”选项卡页面的传送
带驱动按钮，使传送带转动，确认传送带的
转动状态。
4. 若传送带的转动不顺畅或过于挠曲时，需调
节带轮 (CV2 时为带轮托架 ) 的位置，并再
次使传送带转动确认状态。
c
注意
若传送带传送面与基板固定夹顶面之间几乎没有高差时，
易发生传板错误。此时，请与销售代理商或直接与本公
司联系。
安装基板固定夹
Step 9
基板固定夹
固定螺栓
55522-KMX-00
确认传送带的安装与转动
Step 10
确认传送带的安装状态
确认传送带的转动
0.5 mm
基板固定夹
传送带驱动按钮
传送带
56502-KMX-00
4. 传送部
5-14
第 5 章 易耗件的更换
4.2 传送部电磁阀的更换
驱动传送部挡板与基板固定夹的电磁阀的安装位置与个数，根据贴片机的规格与基板传送方向的不同而有所不
同。请参照下图并对照电磁阀的插头线束上的标识管，确认需要更换的电磁阀。电磁阀组件安装在传送轨的左
右 ( 入口传送轨、出口传送轨部 )。
CV ST4
传送部电磁阀的安装位置
CV ST4
CV ST5
CV ST6
CLAMP2
传板方向
(左→右)
主挡板2-1
主挡板2-2
出口挡板
工作台2 基板固定夹
电磁阀组件
电磁阀组件
标识管
标识管 电磁阀名
CV ST1
CV ST2
CV ST3
CLAMP1
出口挡板
主挡板2-2
主挡板2-1
工作台1 基板固定夹
标识管 电磁阀名
右→左传板时
左→右传板时
各电磁阀所驱动的部件的安装位置
各电磁阀所驱动的部件的安装位置
传板方向
(右→左)
出口挡板
出口挡板
副挡板
副挡板
工作台 2
基板固定夹 2 基板固定夹 1
工作台 1
工作台 2 工作台 1
主挡板 2-1
主挡板 2-1
主挡板 1
主挡板 1
主挡板 2-2
主挡板 2-2
CV ST2
CV ST3
CLAMP1
副挡板
主挡板1
工作台1 基板固定夹
标识管 电磁阀名
CV ST4
CV ST6
CLAMP2
副挡板
主挡板1
工作台2 基板固定夹
标识管 电磁阀名
基板固定夹 2 基板固定夹 1
55523-KMX-00
