作业前

2-3

第 2 章日常保养项目

导槽盖板的拆卸与安装

进行生产准备或进行维护保养时，可能需要拆卸导槽盖板。

导槽盖板的拆卸与安装方法，如下所示。

█

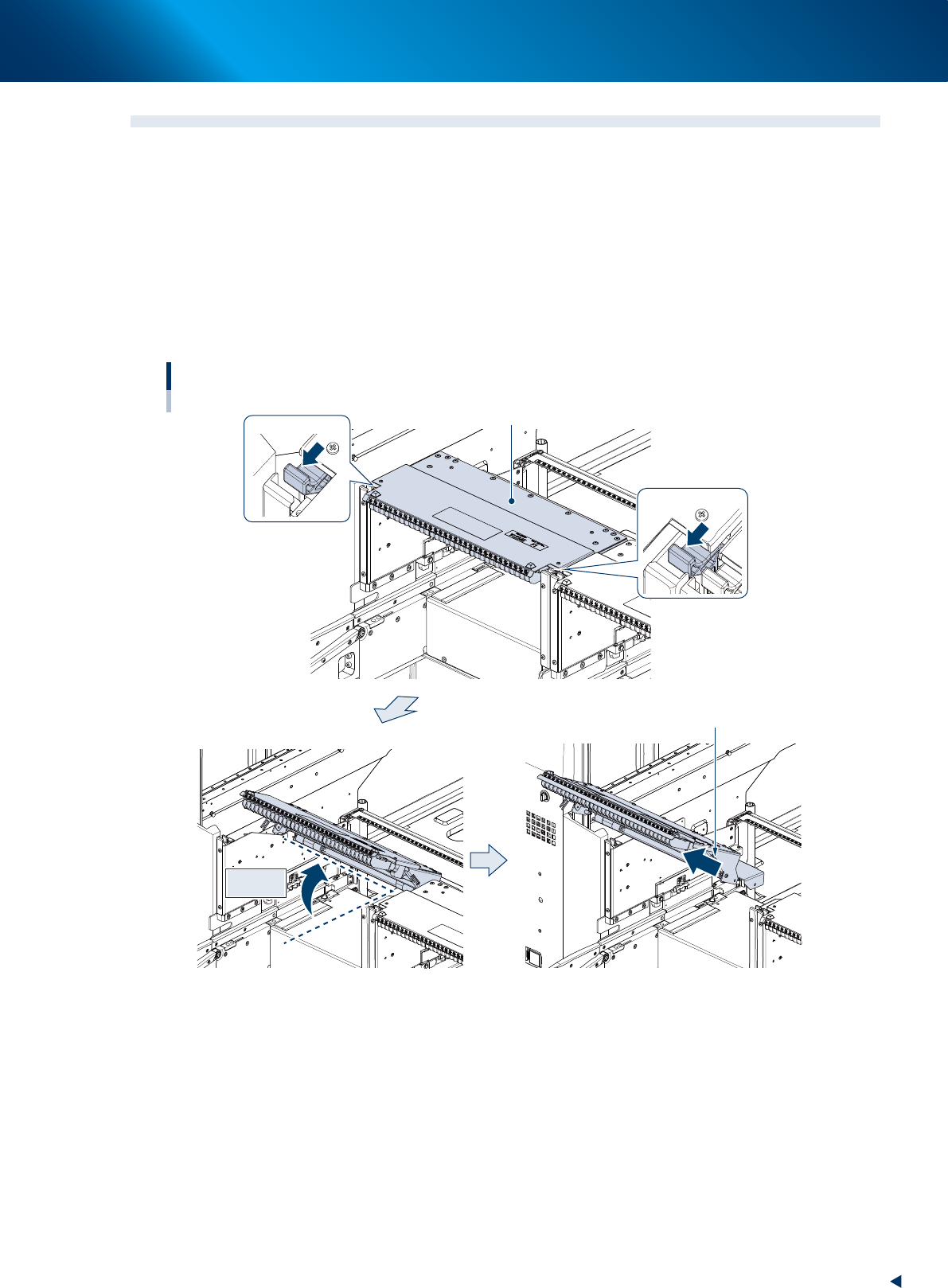

导槽盖板的拆卸

1. 打开安全机盖。

2. 将导槽盖板左右的锁扣拉出。

3. 用手将导槽盖板向上打开约 30 度。

4. 用双手将导槽盖板向斜前方抽出。

拆卸导槽盖板

向斜前方抽出

约30度

导槽盖板

锁扣

55208-KMX-00

作业前

2-4

第 2 章日常保养项目

█

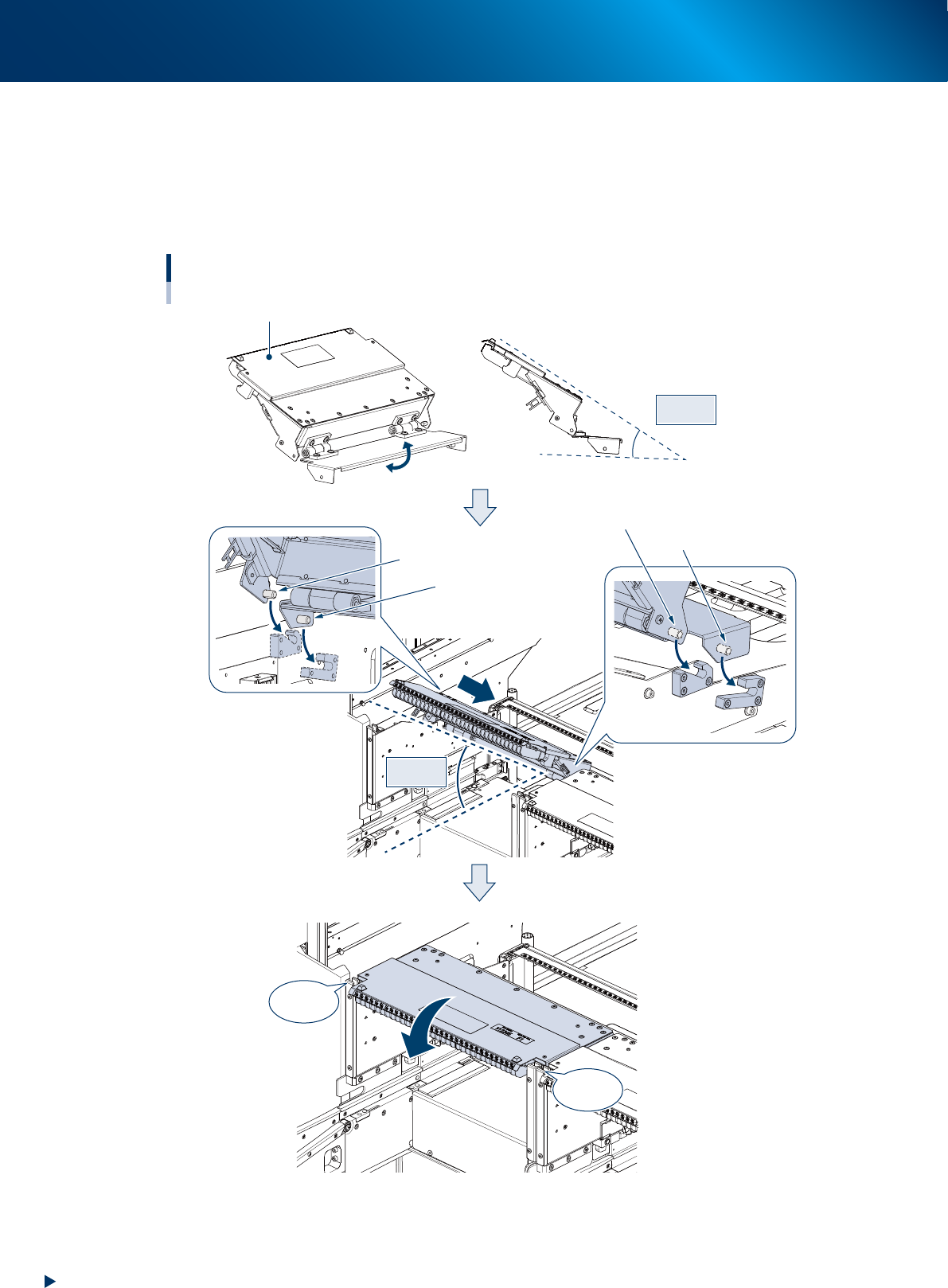

导槽盖板的安装

1. 用手搬动导槽盖板的前端部，使导槽盖板的导槽部与前端部呈下图所示角度 (30 度 )。

2. 将导槽盖板以约 30 度的角度对准贴片机并插入。此时，导槽盖板左右两侧的前端定位销和后方定位销，

如下图所示分别插入各自的定位槽中。

3. 关闭导槽盖板。只要正确关闭导槽盖板，导槽盖板左右的锁扣将发出“咔嚓”声响。

约30度

安装导槽盖板

约30度

■ 侧视图

导槽盖板的导槽部

咔嚓 !

后方定位销 (右)

后方定位销 (左)

前端定位销 (右)

前端定位销 (左)

导槽盖板前端部

55209-KMX-00

作业前

2-5

第 2 章日常保养项目

█

导槽盖板的临时放置处与使用上的注意事项

导槽盖板可以临时放置在一次性换料车的把手处。

此外，导槽盖板上粘贴有识别标签，上面标注有贴片机的制造编号 (Ref.Number)、料车的安装位置编号 (Cart

Set Pos.)。

导槽盖板在组装贴片机时已经根据该贴片机调整了导槽位置，因此料车安装位置以及贴片机之间不具备互换

性。请根据导槽盖板上的识别标签在指定的贴片机、料车安装位置处使用。

导槽盖板临时放置处

■ 导槽盖板识别标签

55210-KMX-00
