3. 3 个月
3-31
第 3 章 定期保养项目

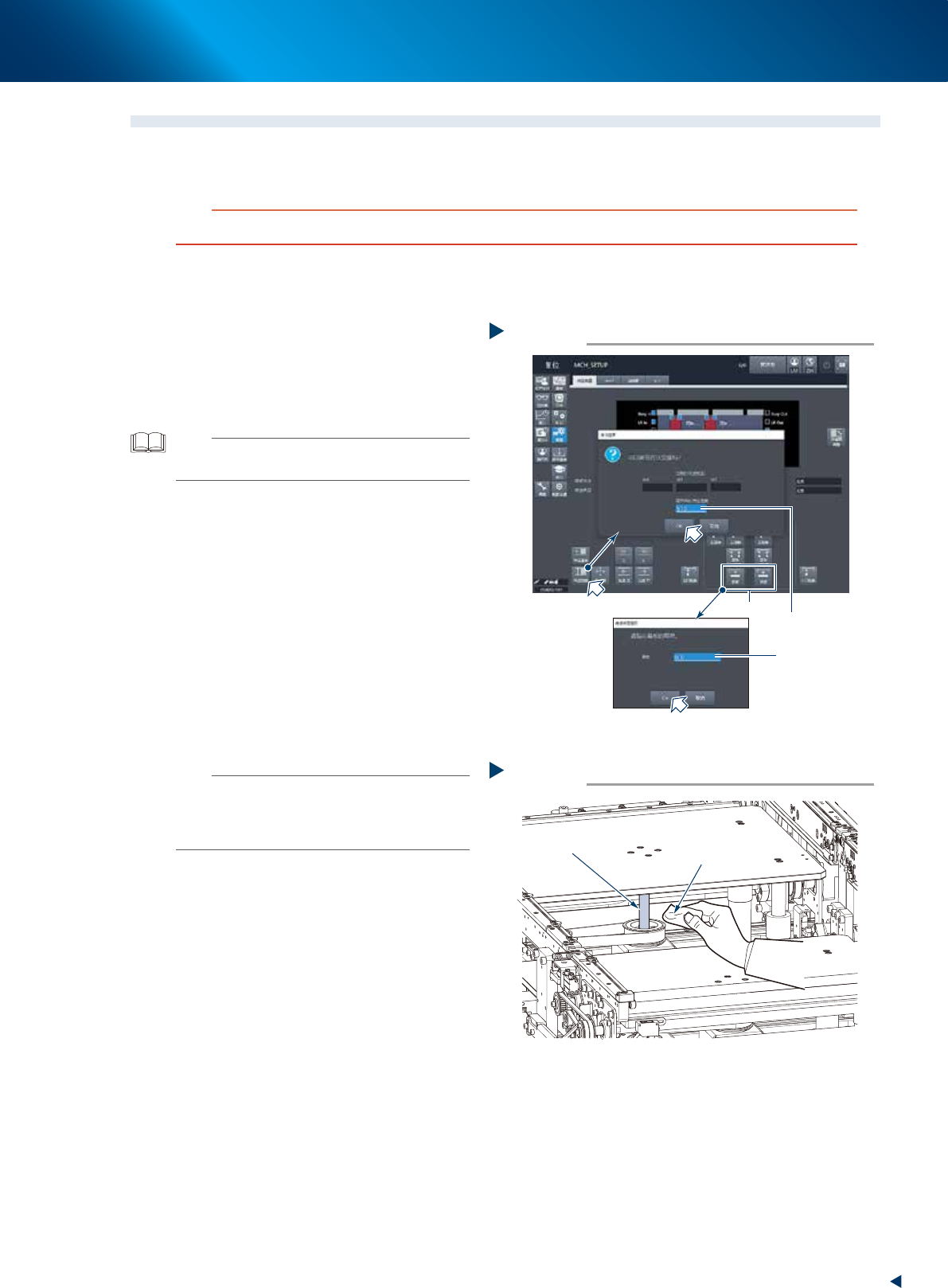

3.3 PU 轴
PU 轴 ( 顶板轴 )，是在夹固基板时防止基板翘起，贴装时防止基板下沉用的非常重要的轴。此外，还可以防止
在贴装元件时因基板下沉引起贴装精度发生偏差。因此，为了保证 PU 轴的功能正常，需定期进行点检。
c
注意
PU 轴发生故障时，请与销售代理商或直接与本公司联系。客户自行拆开清洁不在保修范围内。
3.3.1 PU 轴滚珠丝杆的清洁与加油
1
进行作业前的准备。
1. 将易受磁场影响的手表、ID 磁卡等随身物品
全部取出。
2. 读入任意的基板程序。
参考
只有读入基板程序，才可以移动输送台 1 与输送台 2 两
个输送台的顶板。
2
将传送宽度调到最大。
1. 按“装置” -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的对话框。
2. 在“调节后的传送宽度”输入框中输入最大
宽度 (510mm) 后，按 [OK] 按钮。传送宽度
变为指定的宽度。
3
使顶板上升。
1. 按需要加润滑油的输送台的 [ 顶板 ] 按钮，
打开“顶板”画面。
2. 在“厚度”输入框中输入“0.1”，按 [OK] 按
钮，使顶板上升。
n
要点
如果在 Step1 中选择的基板程序的基板 X 尺寸超过了
380mm，上游侧的 [ 顶板 ] 按钮将会显示为灰色，无法使
用。但只要使下游侧的顶板上升，上游侧的顶板就会连动
随之一起上升。
4
e
擦拭滚珠丝杆。
1. 按急停按钮，将料车从贴片机上拆下并打开
贴片机的正面安全机盖。
2. 用无尘擦拭纸等擦去滚珠丝杆 (2 处 ) 上的脏
污润滑油与尘屑。
调节传送宽度
Step 2-3
2
3
输入“510”
输入“0.1”
56306-KMX-00
清洁滚珠丝杆
Step 4
无尘擦拭纸
滚珠丝杆
55347-KMX-00
3. 3 个月
3-32
第 3 章 定期保养项目

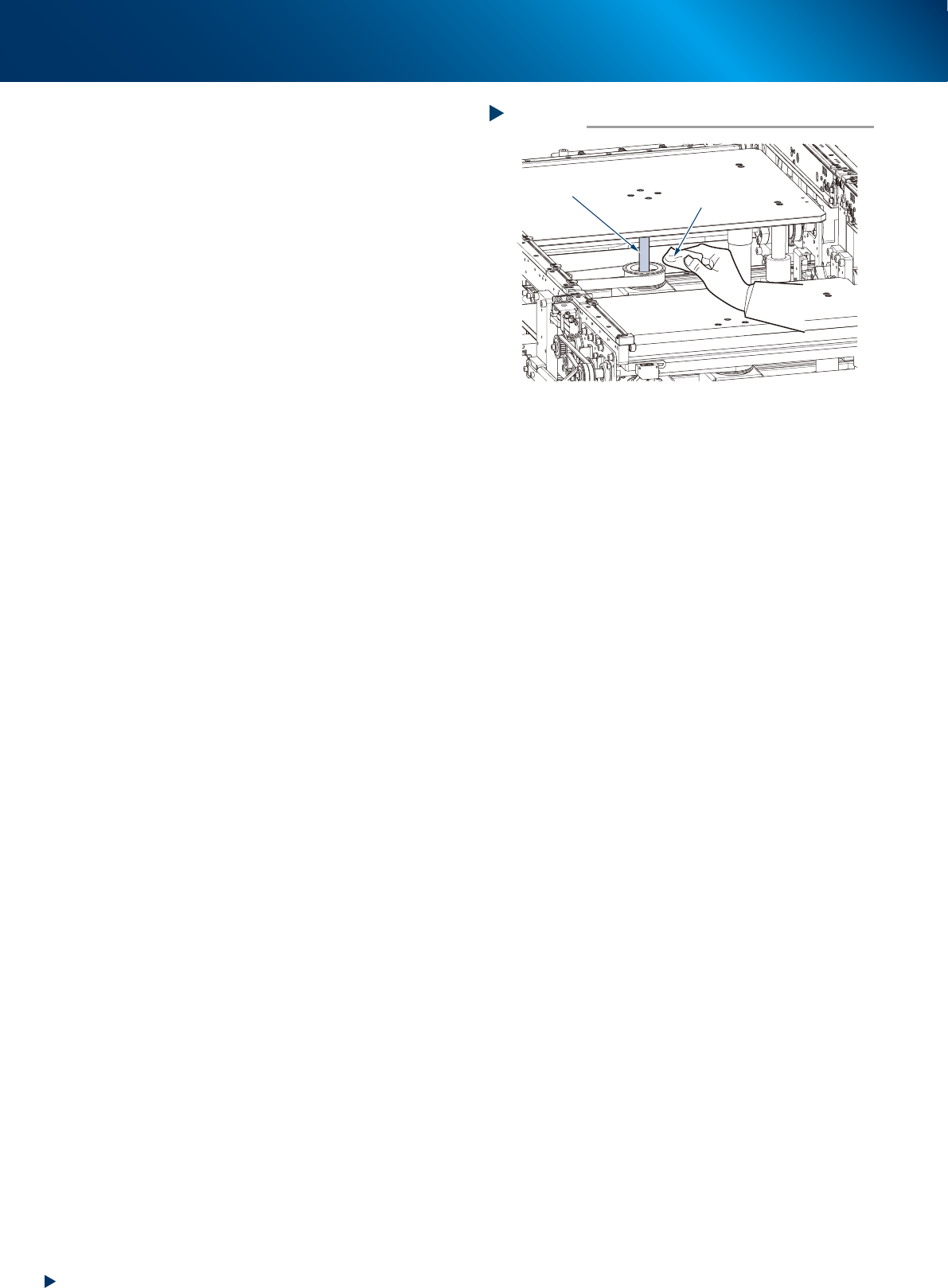

5
涂抹润滑油。
用手指蘸上 2cmm 左右的润滑油 (NSL) 均匀地涂
抹在滚珠丝杆的表面及螺旋槽部。
6
使润滑油遍布滚珠丝杆。
1. 关闭贴片机的安全机盖，将料车固定在贴片
机上后，解除紧急停机状态。
2. 在 [ 装置 ] -“传送装置”画面中按 [ 顶板 ]
按钮，使顶板下降。
3. 按照前述 Step3 的方法，使顶板上升。
4. 使顶板上升、下降 2 〜 3 次，以便润滑油遍
布滚珠丝杆全杆。润滑油遍布之后，使顶板
保持上升状态。
7
用手指将多余的润滑油除去。
e
1. 按急停按钮，将料车从贴片机上拆下后，打
开贴片机的安全机盖。
2. 用手指将多余的润滑油除去。
清洁滚珠丝杆
Step 4
无尘擦拭纸
滚珠丝杆
55347-KMX-00
3. 3 个月
3-33
第 3 章 定期保养项目

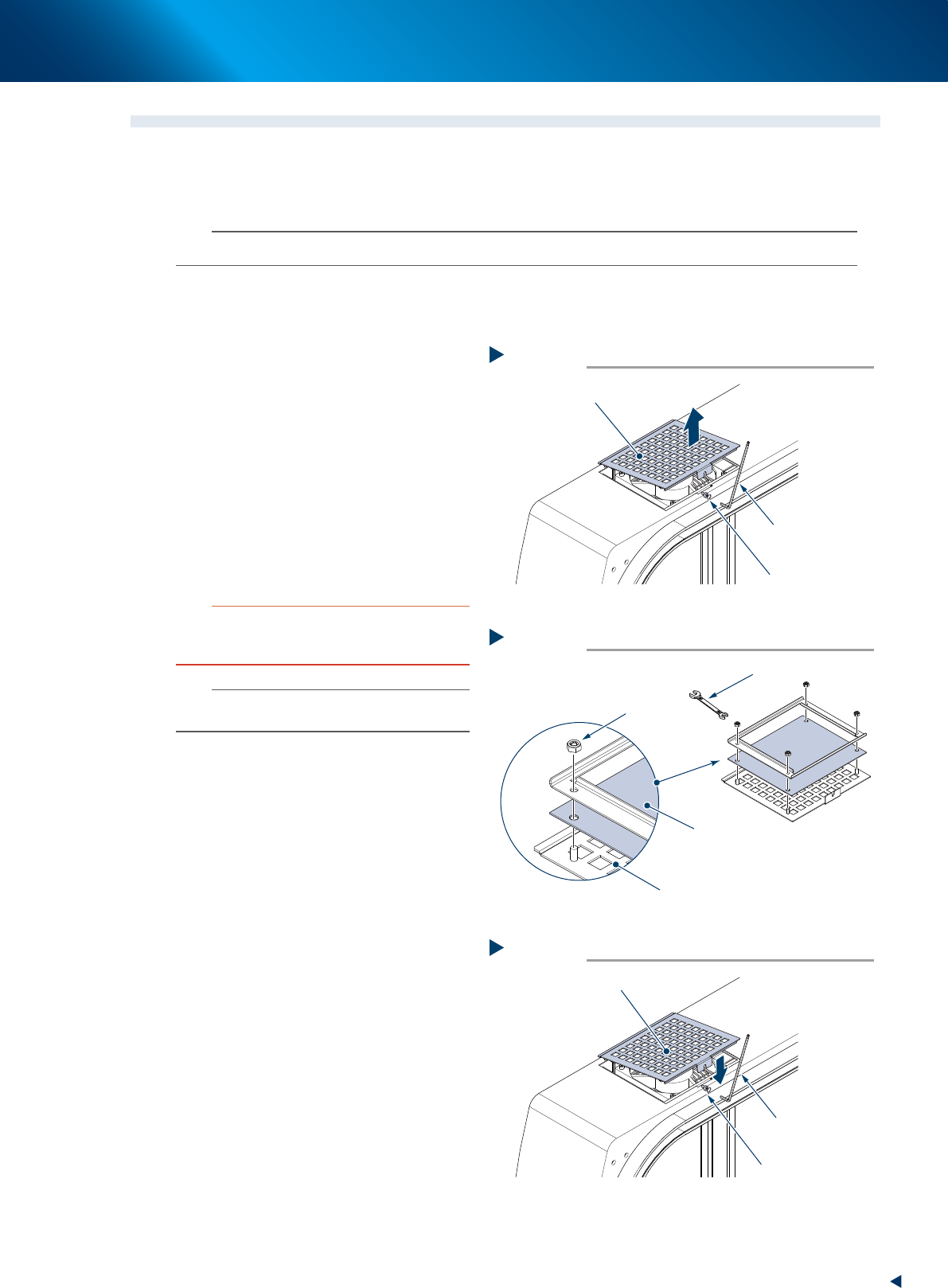

3.4 底座部
贴片机顶部 4 个角部各装有 1 处风扇 ( 排气用 )，贴片机正面和背面各有 2 处装有冷却轴用的吸气扇，贴片机
背面右下侧装有保护控制部用的吸气扇。对风扇和吸气扇的过滤网不进行定期清洁，会导致网眼被堵塞，引起
贴片机内部的温度上升。这将导致设备性能下降并缩短使用寿命。因此，请务必定期清洁各个过滤网。
n
要点
清洁过程中，过滤网上粘附的灰尘可能会飞散到贴片机内部。因此，请务必在关闭贴片机的电源之后再进行清洁。
3.4.1 顶部风扇过滤网的清洁
1
关闭贴片机的电源。
退出应用软件，关闭贴片机的电源。
2
拆卸过滤网的盖板。
1. 用内六角扳手 (3mm) 拧松过滤网盖板的固定
螺栓。
2. 将过滤网盖板向上拆下。
3
清洁过滤网。
用吸尘器或吸气工具 ( 选购件 ) 将过滤网两面的
尘屑吸取干净。
c
注意
请勿用水清洗过滤网，因为清洗过滤网之后如果不使其充
分晾干就使用，尘埃会因水分而附在过滤网上导致网眼被
堵塞。用吸尘器完全可以将过滤网清洁干净。
n
要点
若脏污无法清除，或过滤网已老化时，可以换上新的过滤
网。
►
更换顶部风扇过滤网时
4
更换过滤网。
1. 如右图所示，将过滤网盖板翻转之后，用扳
手 (7mm) 拆卸固定螺母 (4 处 )。
2. 换上新的过滤网。
3. 固定 4 处固定螺母。
5
将过滤网装回原处。
1. 如右图所示，将过滤网盖板插入原来的位置。
2. 用内六角扳手 (3mm) 拧紧过滤网盖板的固定
螺栓。
拆卸过滤网
Step 2
过滤网盖板 (过滤网)
固定螺栓
内六角扳手 (3mm)
55348-KMX-00
更换过滤网
Step 4
过滤网盖板
过滤网
固定螺母
扳手 (7mm)
55349-KMX-00
安装过滤网
Step 5
过滤网盖板 (过滤网)
固定螺栓
内六角扳手 (3mm)
55350-KMX-00
