3. 3 个月 3-35 第 3 章 定期保养项目 3.4.3 贴片机背面吸气扇过滤网的清洁 贴片机背面右下侧装有保护控制部的吸气扇。虽然贴片机的运行状况会有所不同，但一般每 3 个月需要清洁一 次风扇过滤网。 1 关闭贴片机的电源。 退出应用程序，关闭贴片机的电源。 c 注意 清洁过滤网之前，请务必关闭贴片机 的电源。自 动运行过程中，请勿清洁过滤网 。 n 要点 使用吸尘工具 ( 选购件 ) 清洁时， 需要将吸尘工具连接在一次性换料…
3. 3 个月
3-34
第 3 章 定期保养项目
3.4.2 吸气扇过滤网的清洁
贴片机正面和背面的吸气扇每 3 个月需要清除 1 次
尘屑。如右图所示，使用吸尘器或吸气工具 ( 选购件 )
从过滤网盖板上吸取过滤网的尘屑。如果尘屑无法
完全清除，请更换过滤网。
c
注意
请勿在自动运行过程中清洁吸气扇过滤网。
n
要点
使用吸气工具时，需要将吸气工具连接在一次性换料车的
气密接头上，因此需要将一次性换料车安装在贴片机上。
█
吸气扇过滤网的更换方法
吸气扇过滤网可以无需使用工具即可更换。
1
打开安全机盖。
如右图所示，吸气扇过滤网装在机架与贴片机盖
板之间。
2
拆出吸气扇过滤网。
如右图所示，捏着过滤网的凸起部按箭头方向抽
出。
3
安装新的吸气扇过滤网。
如右图所示，将新的吸气扇过滤网沿导向槽插
入。插入时，请注意吸气扇过滤网的朝向。
贴片机盖板的正面和背面
家用吸尘器
连接在一次性换料车的
气密接头上
吸气工具 (选购件)
55351-KMX-00
安装吸气过滤网
Step 3
导槽
过滤网朝向
有PP文字的一侧
朝向里侧
凸起较大的
一侧朝向外侧
55354-KMX-00
拆卸吸气过滤网
Step 2
吸气过滤网
捏着此处抽出
55353-KMX-00
吸气过滤网
Step 1
吸気过滤网
机架
盖板
55352-KMX-00.ai
3. 3 个月
3-35
第 3 章 定期保养项目

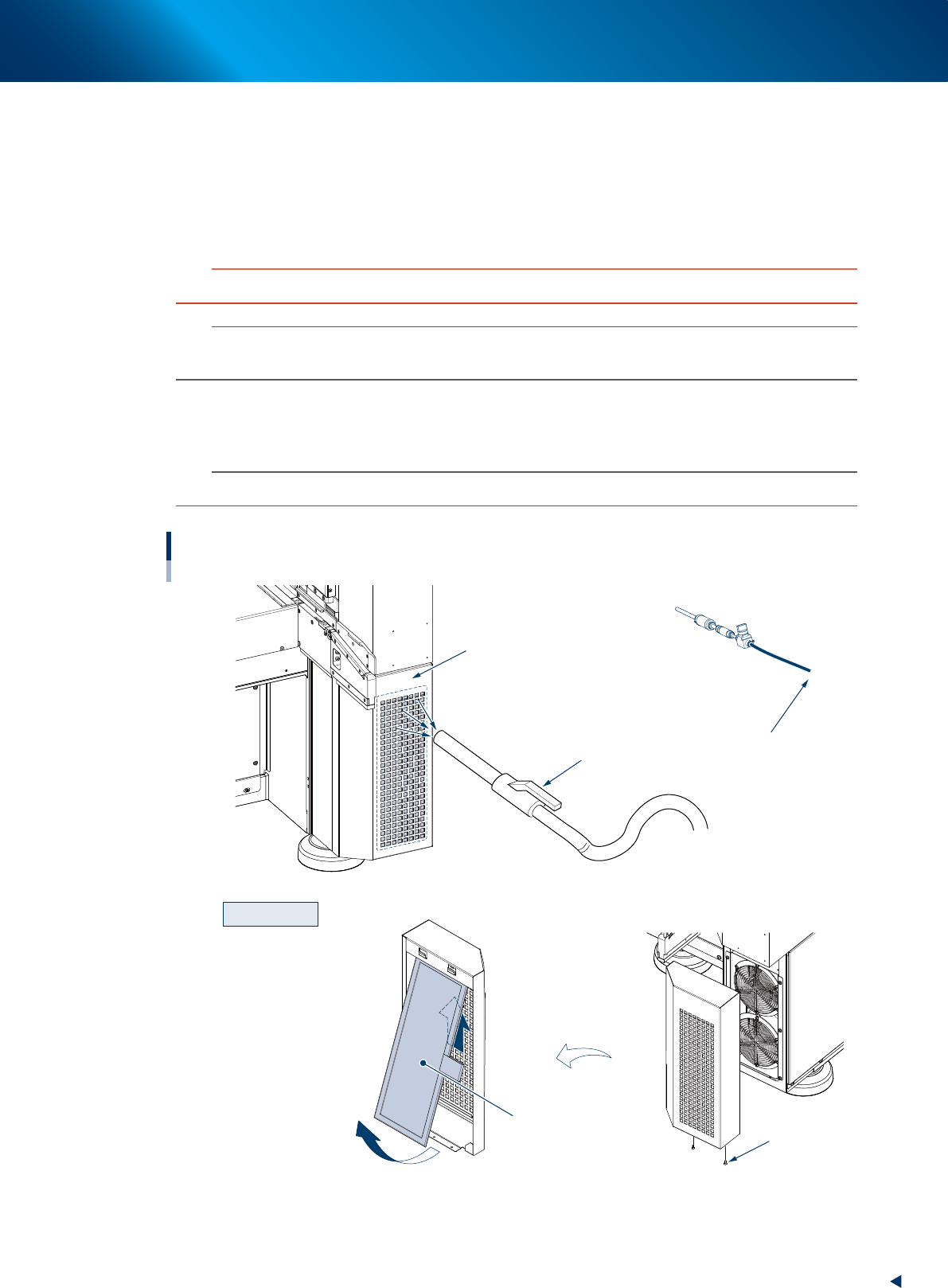

3.4.3 贴片机背面吸气扇过滤网的清洁
贴片机背面右下侧装有保护控制部的吸气扇。虽然贴片机的运行状况会有所不同，但一般每 3 个月需要清洁一
次风扇过滤网。
1
关闭贴片机的电源。
退出应用程序，关闭贴片机的电源。
c
注意
清洁过滤网之前，请务必关闭贴片机的电源。自动运行过程中，请勿清洁过滤网。
n
要点
使用吸尘工具 ( 选购件 ) 清洁时，需要将吸尘工具连接在一次性换料车的气密接头上，因此需要将一次性换料车安装在
贴片机上。
2
清洁过滤网。
使用家用吸尘器或吸气工具隔着盖板吸取附着在过滤网上的尘屑。
n
要点
如果隔着盖板无法完全清除尘屑，或者过滤网已老化，请换上新的过滤网。
清洁吸气扇过滤网
贴片机背面右下
家用吸尘器
吸气扇过滤网 (盖板内部)
连接在一次性换料车的
气密接头上
吸尘工具 (选购件)
固定螺栓
拆下后翻转
边向上提边向前抽出
吸气扇过滤网
更换过滤网时
55358-KMX-00
3. 3 个月
3-36
第 3 章 定期保养项目

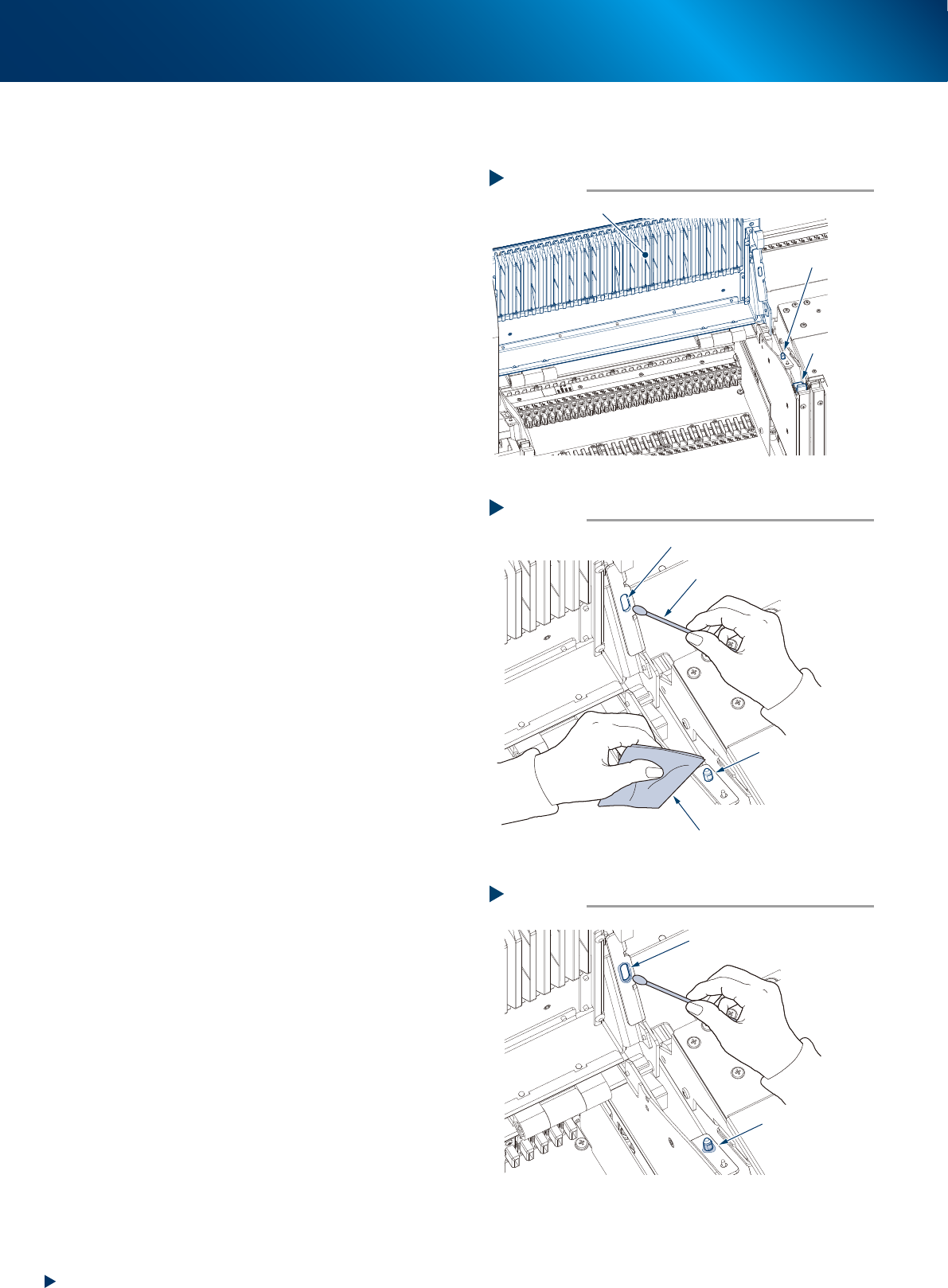

3.4.4 导槽盖板定位部的清洁与加油
导槽盖板的定位销与定位孔，一般每 3 个月需要进行一次清洁与加油。
1
e
按急停按钮。
2
打开导槽盖板。
打开安全机盖，将导槽盖板左右的锁扣拉出解锁
之后，打开导槽盖板。
3
清洁润滑油的涂抹位置。
用棉棒或无尘擦拭纸擦拭定位销 (2 处 ) 和导槽
盖板侧定位孔 (2 处 ) 的脏污润滑油和尘屑。
4
涂抹润滑油。
如右图所示，用棉棒给定位销 (2 处 ) 和定位孔 (2
处 ) 涂抹润滑油。
打开导槽盖板
Step 2
锁扣
定位销
导槽盖板
55355-KMX-00
グリス塗布箇所を清掃する
Step 3
擦拭定位销
擦拭定位孔内
棉棒
ウエス
55356-KMX-00
涂抹润滑油
Step 4
给定位销涂抹润滑油
给定位孔内涂抹润滑油
55357-KMX-00
