4 ， 载入已有图像，选择设计菜单栏下载入图片 5 ， 导入图像后，确认图像和 CAD 数据是否相吻合，如果元件 或是基板需要作角度 ， 镜像， 翻转；可以选择设计菜单栏下基板坐标变换 6 ， 需要对拼板中其中一个进行单板设定，可以选择设 计菜单栏下子基板设 定 33

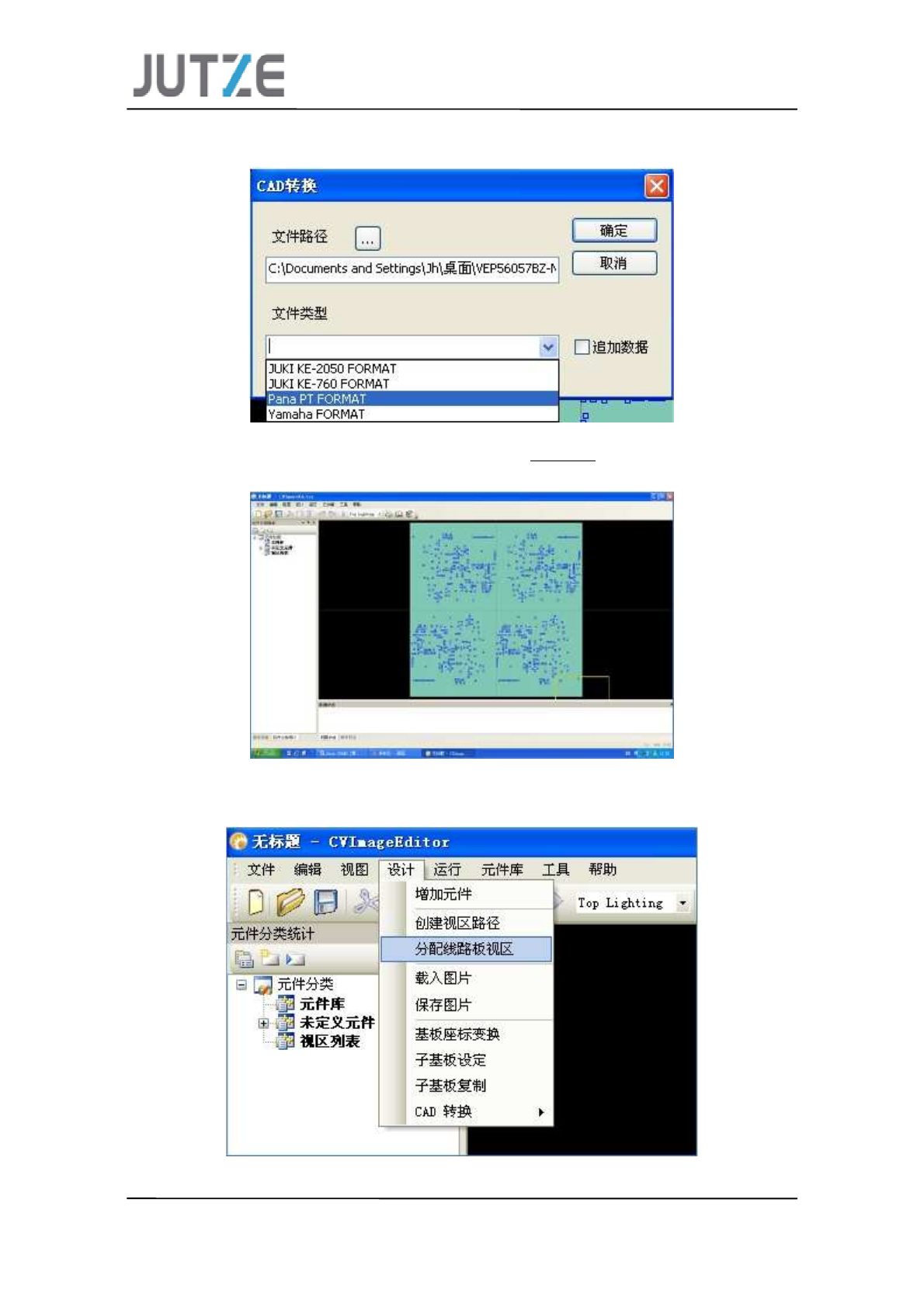

（2）设定贴片机程序路径，选择贴片机类型
（3）如需在原有程序上追加数据可勾选上追加数据，确定后 CAD 数据
导入完成
3， 确定基板规格后调用已有图像或是直接在 AOI 设备上获取图像 读取图像之前
先进行一次分配 Area View
32

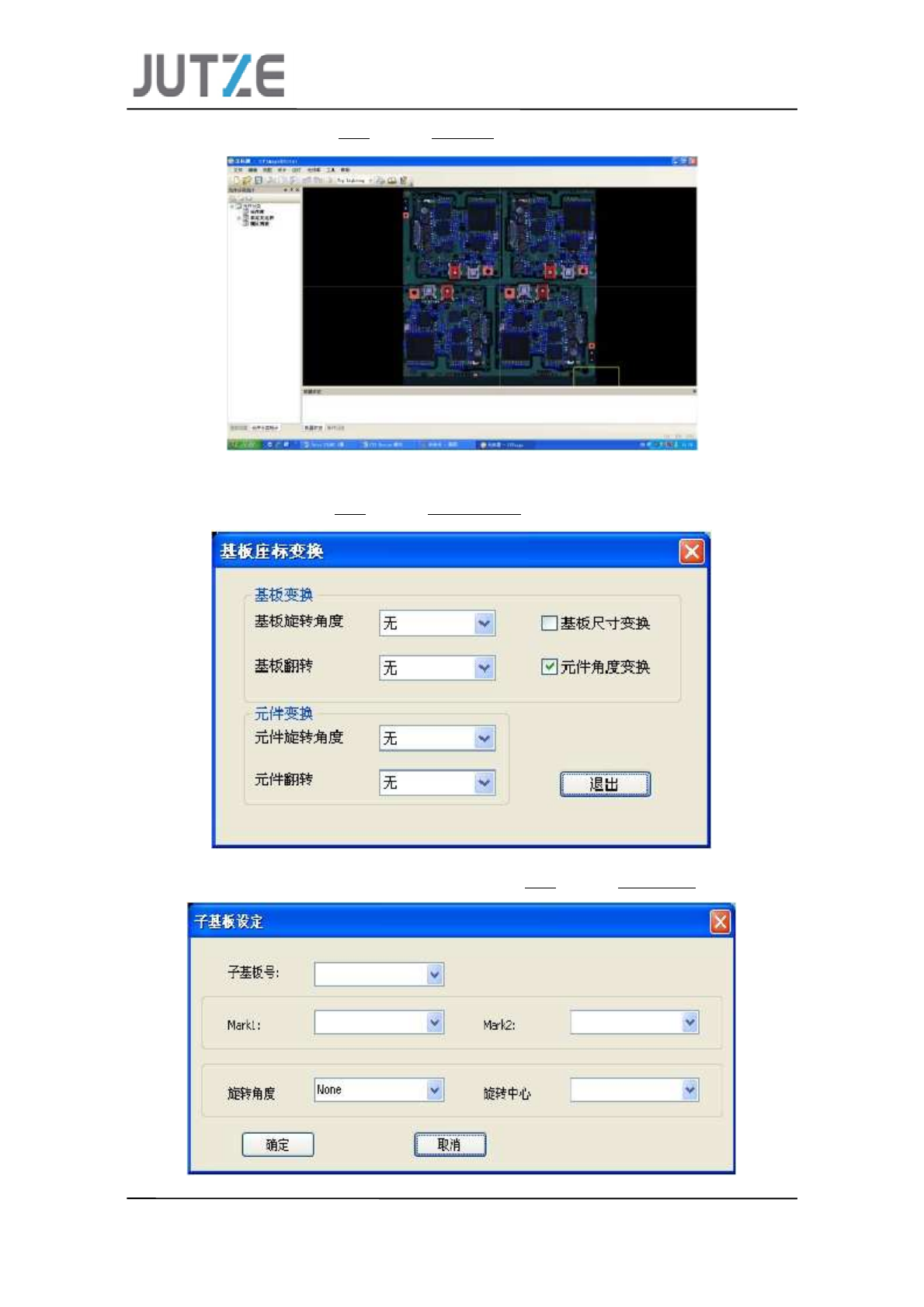

4， 载入已有图像，选择设计菜单栏下载入图片
5， 导入图像后，确认图像和 CAD 数据是否相吻合，如果元件或是基板需要作角度，
镜像， 翻转；可以选择设计菜单栏下基板坐标变换
6， 需要对拼板中其中一个进行单板设定，可以选择设计菜单栏下子基板设定
33

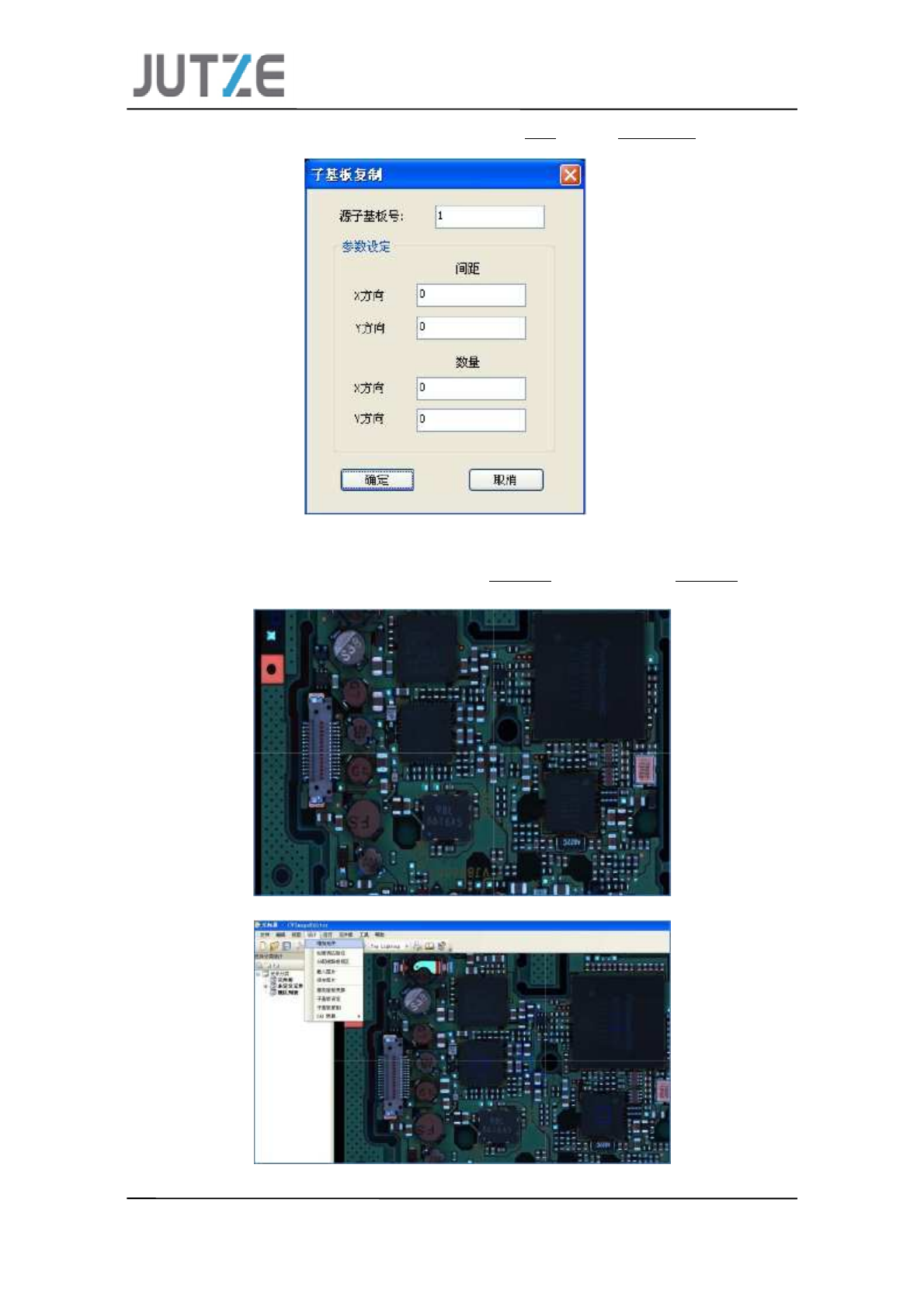

7， 对原始数据仅有单板需要作拼版扩展，可以选择设计菜单栏下子基板复制
8， CAD 数据编辑
（1) CAD 数据新建，可以选择设计菜单栏下增加元件；移动坐标系点击增加元件
完成新元件的添加
34
