7 ， 对原始数据仅有单板需要作拼版扩展，可以选择设 计菜单栏下子基板复 制 8 ， CAD 数据编辑 （ 1) CAD 数据新建，可以选择设计菜单栏下 增加元件；移 动坐标系点击增加元 件 完成新元件的添加 34
4， 载入已有图像，选择设计菜单栏下载入图片
5， 导入图像后，确认图像和 CAD 数据是否相吻合，如果元件或是基板需要作角度，
镜像， 翻转；可以选择设计菜单栏下基板坐标变换
6， 需要对拼板中其中一个进行单板设定，可以选择设计菜单栏下子基板设定
33
7， 对原始数据仅有单板需要作拼版扩展，可以选择设计菜单栏下子基板复制
8， CAD 数据编辑
（1) CAD 数据新建，可以选择设计菜单栏下增加元件；移动坐标系点击增加元件
完成新元件的添加
34

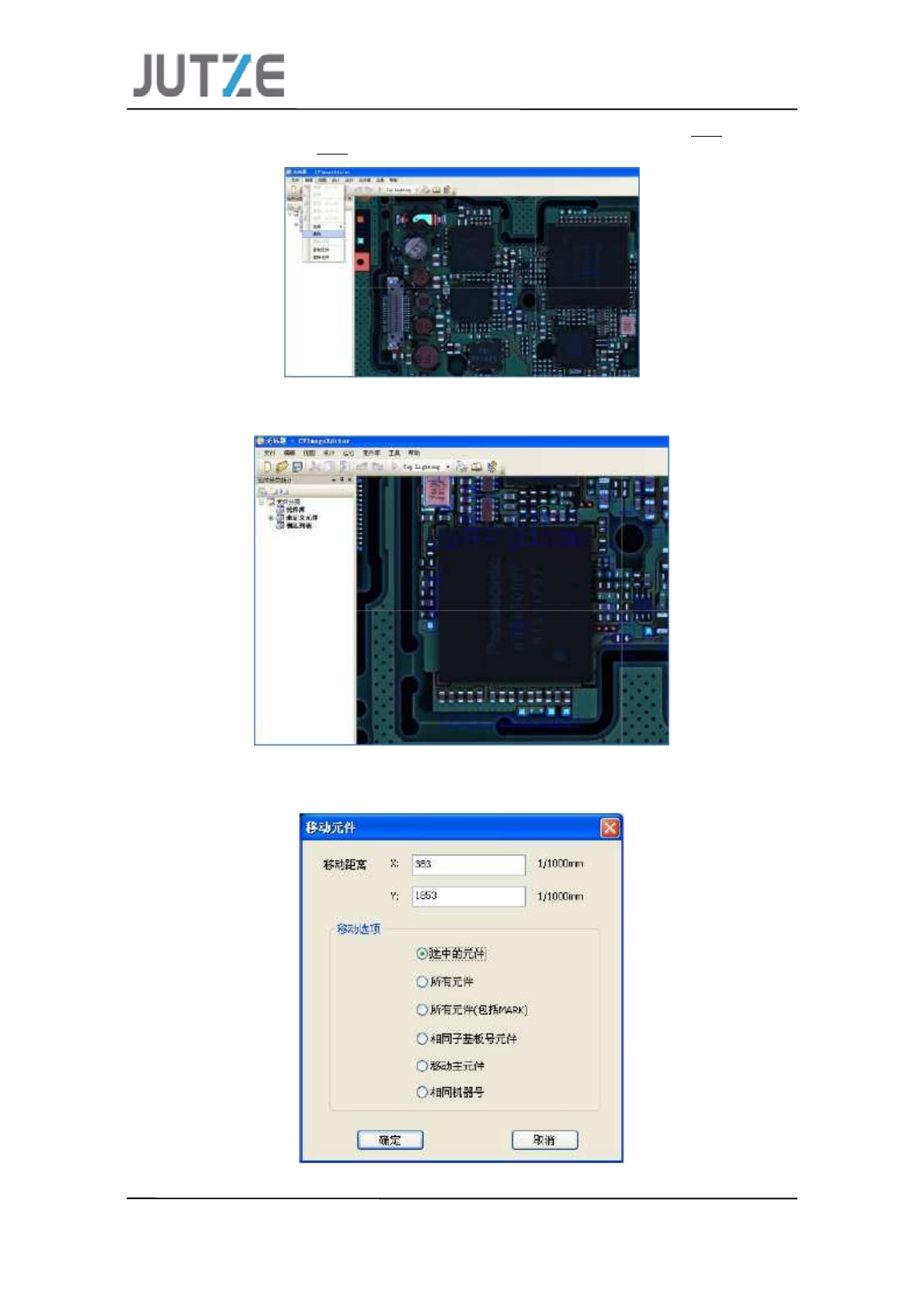

（3） CAD 数据移动，
数据移动前，注意观察蓝色窗口的位置；cad
（2） CAD 数据删除，鼠标单击或是用鼠标左键框选元件，然后选择编辑菜
单 栏下删除完成数据删除
可以用鼠标左键激活元件拖动到指定位置，弹出移动元件对话窗口；
可以选择移动元件选项进行移动
35
