（ 7 ） 编辑窗口相关按钮功能介绍 新建一个检查窗口 删除一个检查窗口 复制一个检查窗口 X 方向复制窗口 Y 方向复制窗口 对角方向复制窗口 对相同类型的检查窗口进行参数复制 对操作进行重复或是撤销 显示符合设定条件的像素 保存当前图像 调用已有图像 对图像窗口进行放大 对图像窗口进行缩小 对当前原件的所有窗口进行检查 对选中的检查窗口上移 对选中的检查窗口下移 对采用 ICSearch 算法的元件进行扩展 退出编辑窗口 修改任意检…

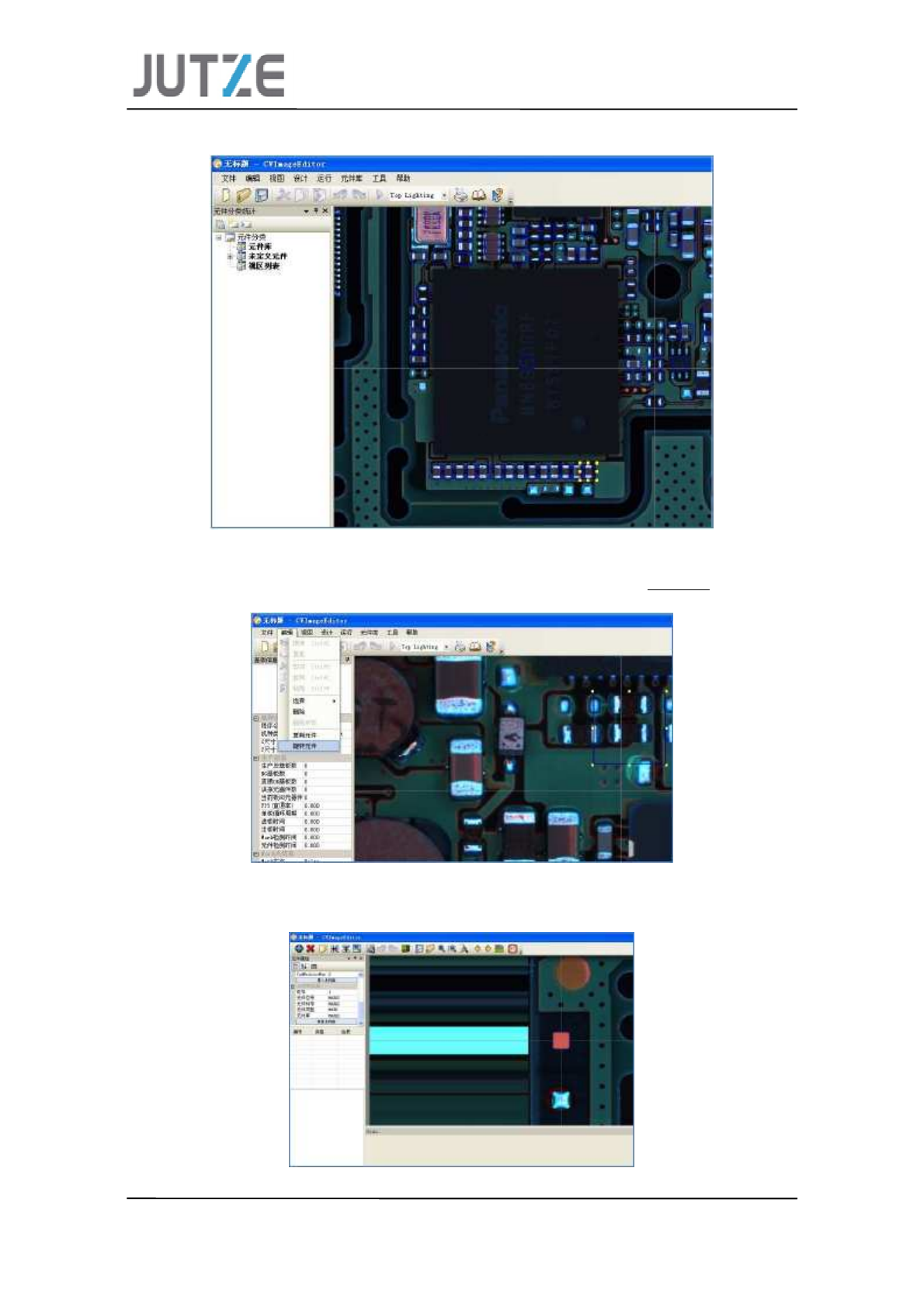

数据移动后，注意观察和移动前的差异；所有 cad 和实际元件对齐
（4） CAD 数据复制，激活元件后按住 ctrl 拖动元件完成复制
（5） CAD 数据角度旋转，激活元件后可以选择编辑菜单栏下旋转元件
1. 基准点数据编辑,激活基准点数据敲回车或是双击鼠标左键进入元件编辑窗口
（6） 编辑窗口
36
（7） 编辑窗口相关按钮功能介绍
新建一个检查窗口
删除一个检查窗口
复制一个检查窗口
X 方向复制窗口
Y 方向复制窗口
对角方向复制窗口
对相同类型的检查窗口进行参数复制
对操作进行重复或是撤销
显示符合设定条件的像素
保存当前图像
调用已有图像
对图像窗口进行放大
对图像窗口进行缩小
对当前原件的所有窗口进行检查
对选中的检查窗口上移
对选中的检查窗口下移
对采用 ICSearch 算法的元件进行扩展
退出编辑窗口
修改任意检查窗口的检查参数，要保存修改
数据，在退出前务必作一次更新
37
（8） 新增加一个窗口，选择相关的检查类型，如 mark：选 BoardSearch
（注意：Area 类型系统默认不作检查）
（9） 在检查窗口列表中激活需要进行选择算法的窗口，检测算法栏选择
将检查窗口调整到适当的尺寸，在图像中或是在检查窗口列表中激活窗口，拉动检查窗口
调整尺寸（建议 mark 窗口尺寸大小：4000*4000）
