（4） 偏移 是可以量化的一个检查项目，
新增窗口---选择 NG 种类（Shift）---选择算法（Scale）---调整窗口大小并放置在适当的
位置--抽取窗口内的亮度和彩度--设定判定阀值--激活窗口列表中 Shift 窗口作 X/Y/对角复制
（5） 错件 采用的算法：主要有 OCR 和 ImageMatch
49
新增窗口---选择 NG 种类（WrongComp）---选择算法（OCR）---调整窗口大小并放置在
适当的位置---抽取窗口内的亮度和彩度---设定判定阀值（本案：抽取字符 0808；标准字符
设定：0808，字符满足个数上限：4，下限：1-4 之间选择）
（6） 子元件库
引入两个概念：引脚边和引脚编号

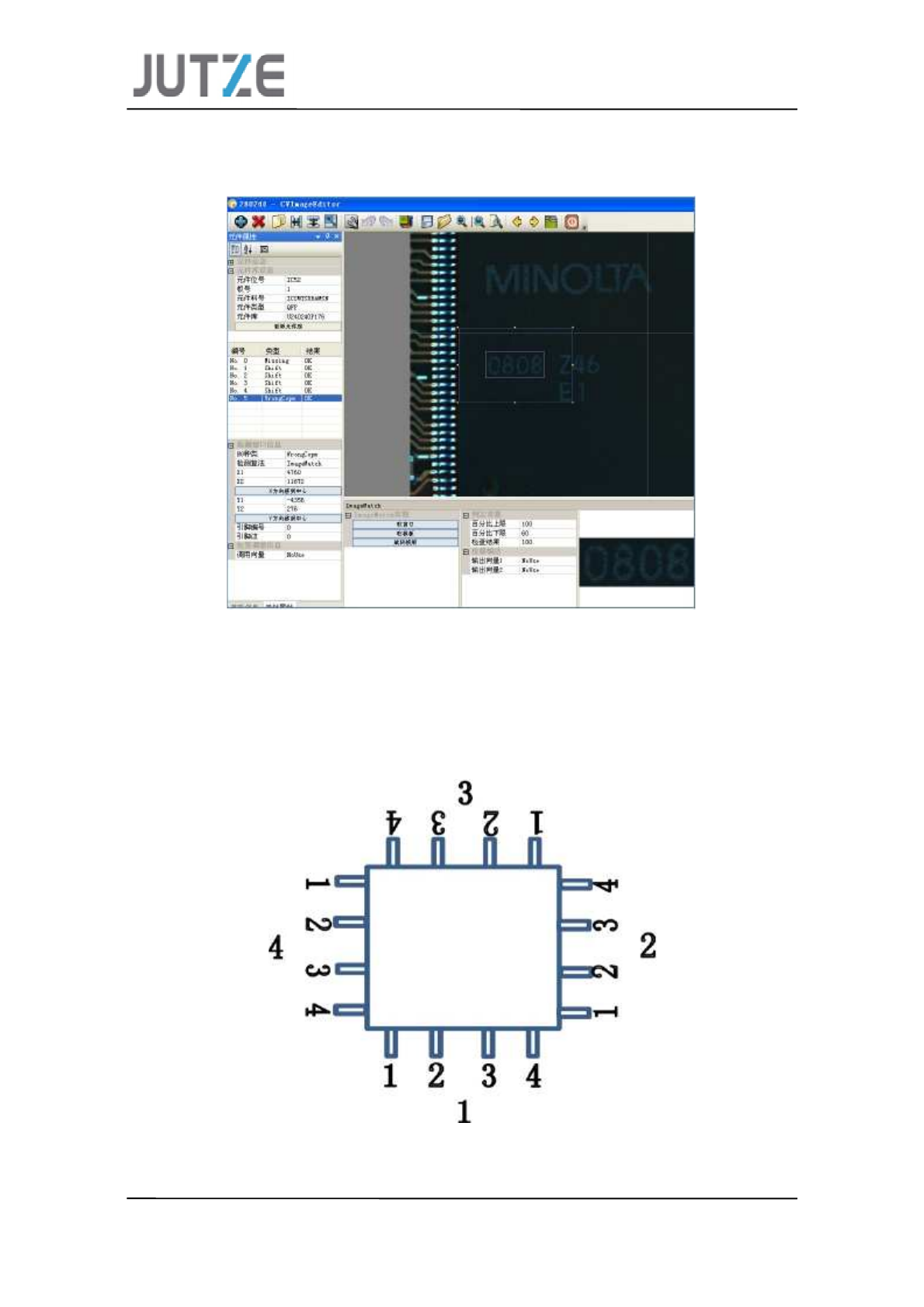

新增窗口---选择 NG 种类（WrongComp）---选择算法（ImageMatch）---调整窗口大小并
放置在适当的位置---取窗口（将取下图片作为模板） ---再次拖动窗口大小（设定 ImageMatch
搜寻范围）---设定判定阀值 ImageMatch：最大的特点是无需设定抽取亮度颜色值
50
主元件显示：绿色窗口，子元件显示：黄色窗口。
子元件针对元件的引脚作检查项目 以虚焊（空焊）锡少 短路 翘脚
脚弯曲 引脚错位
激活 1 边的左边子元件后双击鼠标左键，进入库编辑窗口
（7）
子元件生成后系统自动生成一个定位引脚的窗口（PadSearch），由于每个零件本体和引
脚的亮度及彩度存在较大的差异；对于默认抽取的亮度和彩度设定值所搜寻的结果需要进行
调整获取良好的零件引脚间参数（pitch，引脚长和宽，引脚数量）
