Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe
Softwareversion SR.501.xx Ausgabe 01/99 3.1 Anzeige- und Bedienelemente am Automaten
97
%DUFRGHOHVHU
Der Barcodeleser ist als Option erhältlich. Er ist insbesondere unter Produktionsbedingungen
sehr hilfreich, da Bauelemente-Barcodes von Bauelementespulen und Spur-Barcodes von
der Barcodeleiste am Automaten schnell und zuverlässig eingelesen werden können.
Das erfolgreiche Einlesen eines jeden Datensatzes wird durch ein akustischen Signal quitti-
ert.
HINWEIS
Eine ausführlichere Beschreibung von Funktion, Anschluß und Handhabung des Barcodele-
sers finden Sie in Kap. 12 "Stationserweiterungen Hardware".
6WD WLRQVUHFKQHU
Der Stationsrechner ist in einem Midi-Towergehäuse untergebracht und mit einem 3
1
/
2
"-Disket-
ten-laufwerk und einem CD-ROM-Laufwerk ausgestattet.
HINWEIS
Die SR-Software ist unter dem Betriebssystem NT 4.0 installiert. Um zu verhindern, daß bei
Netzausfall das Betriebssystem eventuell beschädigt wird, ist der Stationsrechner an eine un-
terbrechungsfreie Stromversorgung (USV) angeschlossen (siehe Abschnitt 3.1.6).
8QWHUEUHFKXQJVIUHLH6WURPYHUVRUJXQJ869
Die USV befindet sich direkt neben dem Stationsrechner. Sie dient dazu, bei zu niedriger
Netzspannung diese zu verstärken und Netzspannungsausfälle zu überbrücken. Damit ist ge-
währleistet, daß die angeschlossenen Geräte auch bei Netzausfall ohne Unterbrechung wei-
terarbeiten können und so auch ein kontrolliertes "Runterfahren" des Stationsrechners
möglich ist.
VORSICHT
Vor der Erstinbetriebnahme der USV muß diese (wegen Kapazitätsverlust durch Lagerung)
ca. 24 Stunden geladen werden, um so einen sicheren Betrieb des Rechnersystems zu ge-
währleisten.
HINWEIS
Mit der USV wird ein separates Handbuch mitgeliefert.
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE HS-50
3.1 Anzeige- und Bedienelemente am Automaten Softwareversion SR.501.xx Ausgabe 01/99
98
Entnehmen Sie bitte die Beschreibung der Anschlüsse, Anzeigen und Einstellmöglichkeiten
dem Handbuch. Beachten Sie die darin enthaltenen Warn- und Sicherheitshinweise.
0RQLWRUH
Die auf beiden Seiten des Automaten angebrachten 13,8"-Monitore (TFT-LCD-Flachbild-
schirme) mit integriertem Touch-Screen dienen als Anzeige- und Bedienmedium für die gra-
fische Oberfläche der SR-Software. Die Auswahl einer Funktion erfolgt mit dem Finger, der
dabei den Mauszeiger über den Bildschirm führt.
Aktionen können durch Antippen des entsprechenden Objektes (z.B. Schaltfläche oder Sym-
bol) am Bildschirm ausgeführt werden.
VORSICHT
Schützen Sie den Monitor vor Feuchtigkeit und übermäßiger Wärme (Sonneneinstrahlung,
Heizung).
Lüftungsschlitze dürfen auf keinen Fall abgedeckt werden.
Versuchen Sie niemals, das Gehäuse zu entfernen.
Achten Sie darauf, daß keine Feuchtigkeit in das Innere des Monitors eindringen kann.
Achten Sie auf die richtig eingestellte Betriebsspannung.
Achten Sie darauf, daß Helligkeit und Kontrast der Bildschirmanzeige auf niedrige bis mittlere
Werte eingestellt sind, da dies die Lebensdauer des Bildschirms wesentlich verlängert.
HINWEIS
Mit jedem Monitor wird ein separates Handbuch mitgeliefert.
Beachten Sie die darin enthaltenen Warn- und Sicherheitshinweise.
Entnehmen Sie bitte die Beschreibung der Anschlüsse und Einstellmöglichkeiten dem Hand-
buch.
Die Auflösung der Bildschirmanzeige ist standardmäßig auf 1024 x 768 Bildpunkte einge-
stellt.
Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe
Softwareversion SR.501.xx Ausgabe 01/99 3.1 Anzeige- und Bedienelemente am Automaten
99
7DVWDWXUHQ
Die auf beiden Seiten des Automaten angebrachten ausziehbaren ultraflachen Tastaturen
sind IBM-kompatibel. Sie sind mit integriertem Trackball und Maustasten ausgestattet.
Tastatur und Trackball dienen als Standard-Bedienmedium für die grafische Oberfläche der
SR-Software.
HINWEIS
Für die Tastaturen wird ein separates Handbuch mit der Beschreibung der Tasten, Anzeigen
und Einstellmöglichkeiten mitgeliefert.
Beachten Sie bitte auch die im Handbuch enthaltenen Warn- und Sicherheitshinweise.

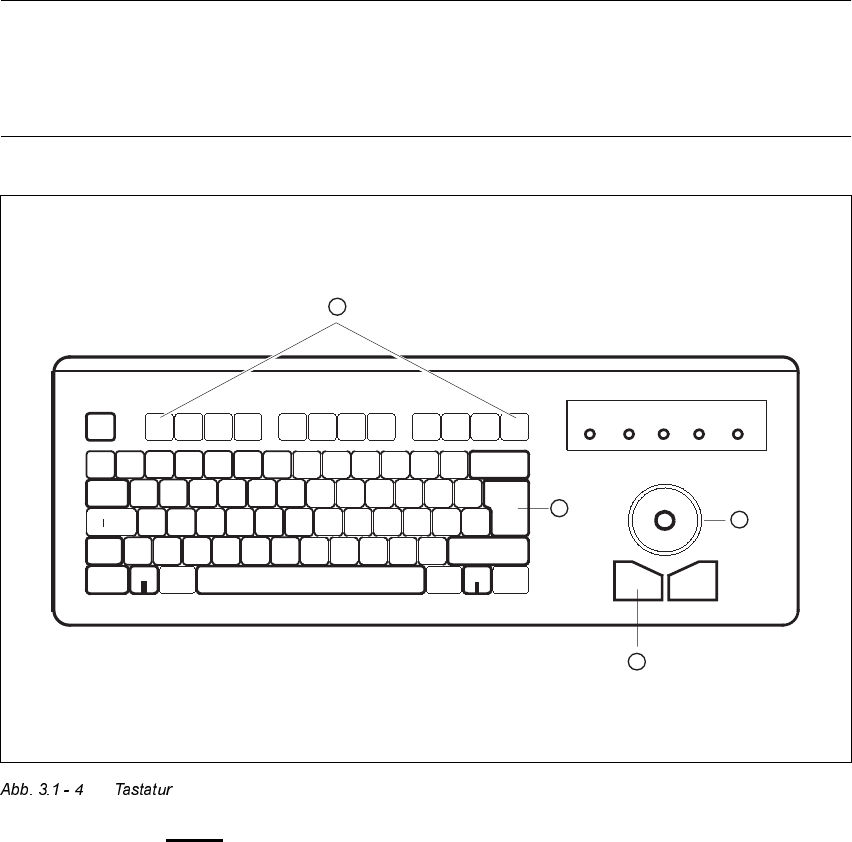

/HJHQGH]X$EE
(1) RETURN-Taste
(2) linke Maustaste
(3) Trackball
(4) Funktionstasten F1 bis F12
LASER
PROG
ESC
TAB
1
Q
F1
CTRL
Scroll Pad TrackballNum Caps
F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12
1
2
3
4
