Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe Softwareversion SR.501.xx Ausgabe 01/99 3.2 Grundlagen der grafi schen Bedienoberfläche 107 und in das Ausgab eband g efahren.
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE HS-50
3.2 Grundlagen der grafischen Bedienoberfläche Softwareversion SR.501.xx Ausgabe 01/99
106
Å Aktivieren Sie das Kontrollkästchen "LP abbrechen", wenn die Leiterplatte ohne weitere
Bearbeitung in das Ausgabeband transportiert werden soll.
Å Aktivieren Sie das Kontrollkästchen "LP nicht in BB2 bestücken", wenn die Leiterplatte im
Bearbeitungsband 1 bearbeitet werden soll und dann ohne Bearbeitung durch das Bear-
beitungsband 2 in das Ausgabeband transportiert werden soll.
Å Klicken Sie die Schaltfläche hEHUQHKPHQ an.

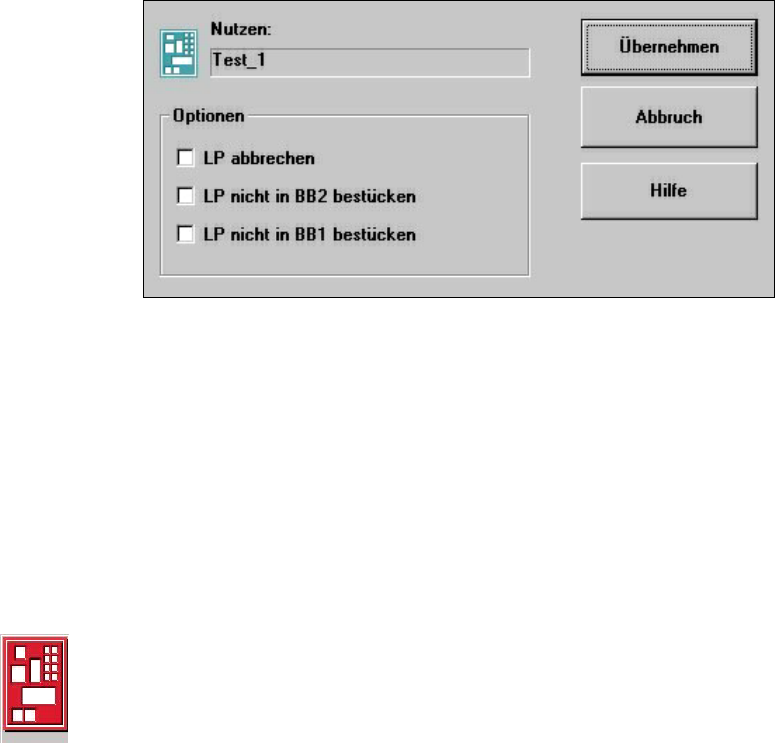

Befindet sich die Leiterplatte im Eingabeband, wird folgende Dialogbox geöffnet.
Å Aktivieren Sie das Kontrollkästchen "LP abbrechen", wenn die Leiterplatte ohne Bearbei-
tung in das Ausgabeband transportiert werden soll.
Å Aktivieren Sie das Kontrollkästchen "LP nicht in BB2 bestücken", wenn die Leiterplatte nur
im Bearbeitungsband 1 bearbeitet werden soll und dann ohne Bearbeitung durch das Be-
arbeitungsband 2 in das Ausgabeband transportiert werden soll.
Å Aktivieren Sie das Kontrollkästchen "LP nicht in BB1 bestücken", wenn die Leiterplatte
ohne Bearbeitung durch das Bearbeitungsband 1 transportiert und dann im Bearbeitungs-
band 2 bearbeitet werden soll.
Å Klicken Sie die Schaltfläche hEHUQHKPHQ an.
%HDUEHLWXQJGHU/HLWHUSODWWHDEJHEURFKHQ
Wurde die Bearbeitung einer Leiterplatte durch Anklicken des entsprechenden LP-Symbols
(siehe vorhergehendes Beispiel) abgebrochen, wird das LP-Symbol in der Farbe Rot ange-
zeigt.
Das Symbol wird ebenfalls in der Farbe Rot angezeigt, wenn eine Leiterplatte von Hand in das
Bearbeitungsband 1 oder 2 eingelegt wurde. Die Leiterplatte wird vom System nicht erkannt
Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe
Softwareversion SR.501.xx Ausgabe 01/99 3.2 Grundlagen der grafischen Bedienoberfläche
107
und in das Ausgabeband gefahren.
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE HS-50
3.2 Grundlagen der grafischen Bedienoberfläche Softwareversion SR.501.xx Ausgabe 01/99
108
%HGHXWXQJVRQVWLJHU6\PEROHRGHU0DUNLHUXQJHQ

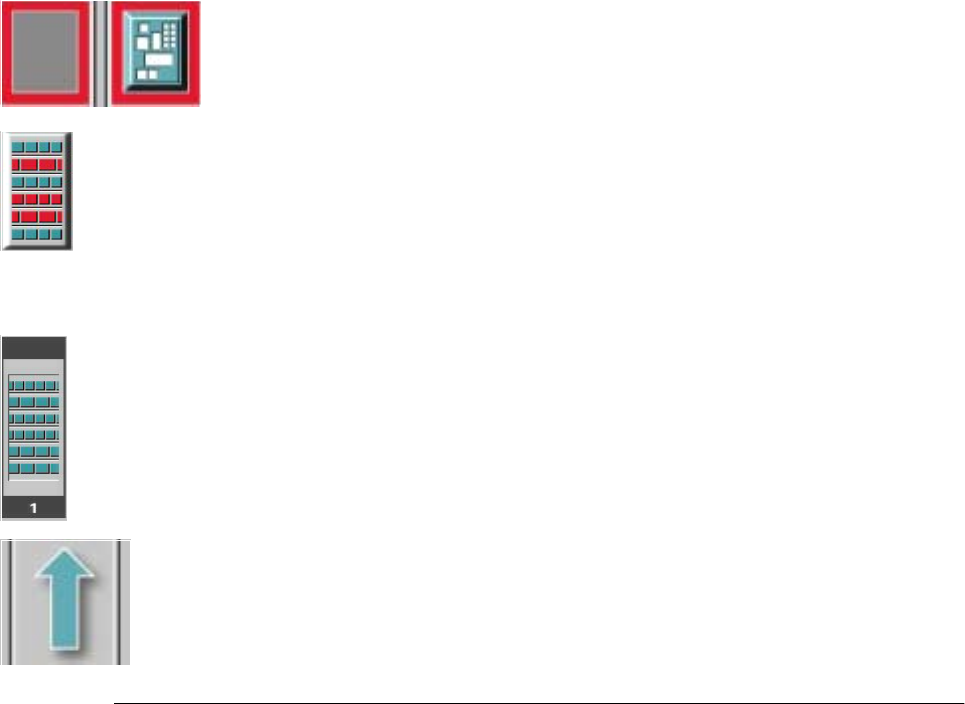

Tritt ein Spurfehler, Maschinenfehler oder Transportfehler auf, wird die entsprechende Grafik
rot markiert dargestellt (siehe nachfolgende Beispiele).
Beispiele: Tritt ein Fehler in einem Bearbeitungsbereich auf, wird dieser rot umrandet
dargestellt.
Die Bearbeitung der in diesem Bereich liegenden Leiterplatte kann durch Anklik-
ken
des LP-Symbols abgebrochen werden.
Tritt ein Transportfehler in einem Transport auf, wird dieser rechts und links durch
rote Balken markiert dargestellt.
Tritt ein Spurfehler auf (z.B. fehlende Bauelemente), werden einzelne Teile in der
Grafik, welche die Belegung des entsprechenden Stellplatzes darstellt, rot unter-
legt
angezeigt. Zusätzlich wird die Grafik plastisch dargestellt.
Wird sie angeklickt, kann der Stellplatz mit Hilfe der entsprechenden Funktionen
"vollgesetzt" werden (siehe Kap. 4).
0DVFKLQHQIHKOHU
IHKOHQGH%DXHOHPHQWHLP6WHOOSODW]
YROOHU6WHOOSODW]
7UDQVSRUWDXI'XUFKWUDQVSRUWHLQJHVWHOOW
HINWEIS
Dies bedeutet, daß die Funktion "LP bearbeiten" in den Maschinenoptionen deaktiviert ist.
