%HGHXWXQJVRQVWLJHU6\PEROHRGHU0DUNLHUXQJHQ
Tritt ein Spurfehler, Maschinenfehler oder Transportfehler auf, wird die entsprechende Grafik
rot markiert dargestellt (siehe nachfolgende Beispiele).
Beispiele: Tritt ein Fehler in einem Bearbeitungsbereich auf, wird dieser rot umrandet
dargestellt.
Die Bearbeitung der in diesem Bereich liegenden Leiterplatte kann durch Anklik-
ken
des LP-Symbols abgebrochen werden.
Tritt ein Transportfehler in einem Transport auf, wird dieser rechts und links durch
rote Balken markiert dargestellt.
Tritt ein Spurfehler auf (z.B. fehlende Bauelemente), werden einzelne Teile in der
Grafik, welche die Belegung des entsprechenden Stellplatzes darstellt, rot unter-
legt
angezeigt. Zusätzlich wird die Grafik plastisch dargestellt.
Wird sie angeklickt, kann der Stellplatz mit Hilfe der entsprechenden Funktionen
"vollgesetzt" werden (siehe Kap. 4).
0DVFKLQHQIHKOHU
IHKOHQGH%DXHOHPHQWHLP6WHOOSODW]
YROOHU6WHOOSODW]
7UDQVSRUWDXI'XUFKWUDQVSRUWHLQJHVWHOOW
HINWEIS
Dies bedeutet, daß die Funktion "LP bearbeiten" in den Maschinenoptionen deaktiviert ist.
Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe
Softwareversion SR.501.xx Ausgabe 01/99 3.2 Grundlagen der grafischen Bedienoberfläche
109
Die LP’s werden ohne Bearbeitung durch den gesamten Transport gefahren.

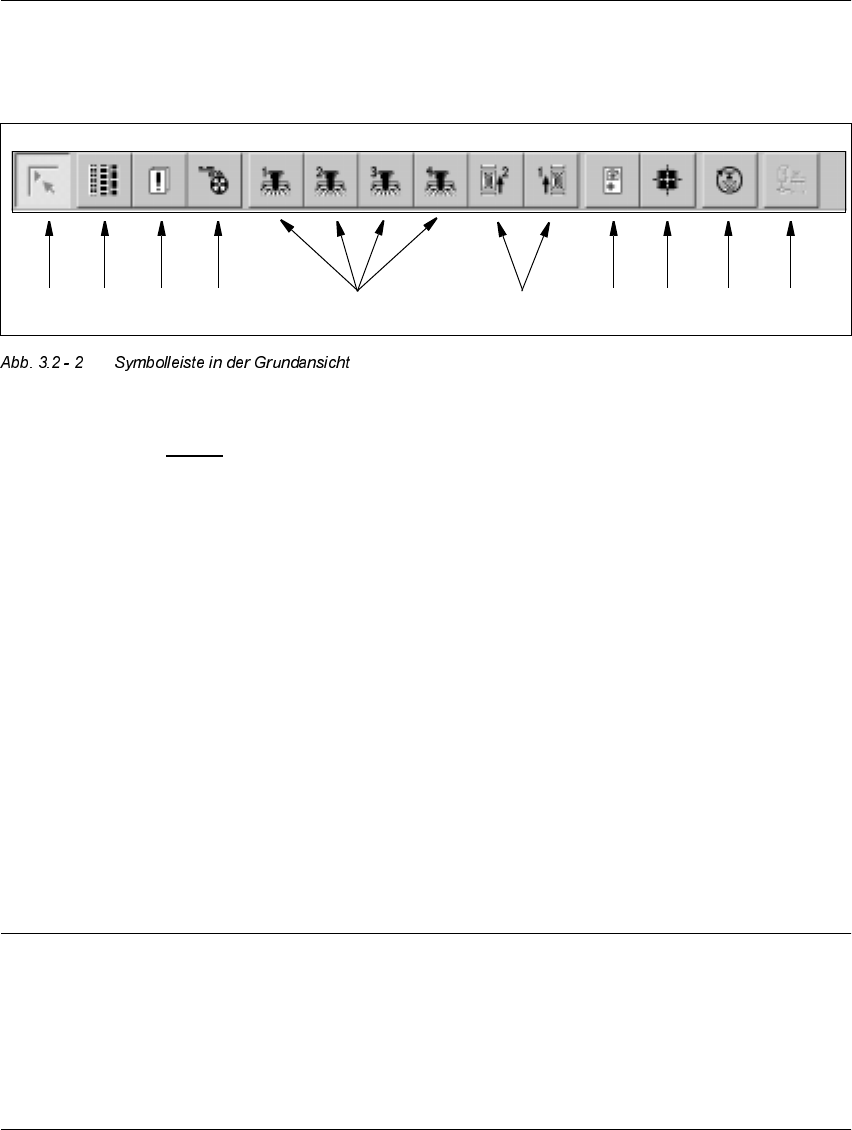

6\PEROOHLVWHLQGHU*UXQGDQVLFKW
/HJHQGH]X$EE
(1) Grundansicht
(2) Rüstung, Bestückfunktionen (Beschreibung siehe Kap. 4)
(3) Fehler, Bestückfunktionen (Beschreibung siehe Kap. 4)
(4) Förderer, Bestückfunktionen (Beschreibung siehe Kap. 4)
(5) Portal 1 bis 4, Einzelfunktionen (Beschreibung siehe Kap. 5)
(6) Transport 1 und 2, Einzelfunktionen (Beschreibung siehe Kap. 5)
(7) Marke teachen, Visionfunktionen (Beschreibung siehe Kap. 6)
(8) Bauelement testen, Visionfunktionen (Beschreibung siehe Kap. 6)
(9) Testprogramm SITEST starten (Beschreibung siehe Bedienungsanleitung
"Testprogramm SITEST")
(10) GEM-Schnittstelle (Beschreibung siehe Kap. 13)
HINWEISE zu Pkt. 6 und 10
Die Einzelfunktionen für Transport 2 können nur bei konfiguriertem Doppeltransport aufgeru-
fen werden.
Die Funktionen der GEM-Schnittstelle können nur aufgerufen werden, wenn diese konfiguriert
ist.
In der vorliegenden Softwareversion ist die Option "GEM-Schnittstelle" nicht konfigurierbar.
Å Klicken Sie das gewünschte Symbol in der Symbolleiste an.
Die Bedienoberfläche wird in die entsprechende Ansicht umgeschaltet.
Das Symbol für die gerade aktivierte Ansicht ist inaktiv.
1 8 9 10765432
