Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe Softwareversion SR.501.xx Ausgabe 01/99 3.3 Bedienoberfläche - Ansichten und Menüs 119 0HQ2SWLRQHQ Das Menü " Optione n" ist n ur in d…
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE HS-50
3.3 Bedienoberfläche - Ansichten und Menüs Softwareversion SR.501.xx Ausgabe 01/99
118
bar.
Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe
Softwareversion SR.501.xx Ausgabe 01/99 3.3 Bedienoberfläche - Ansichten und Menüs
119
0HQ2SWLRQHQ
Das Menü "Optionen" ist nur in der Grundansicht verfügbar. In diesem Menü sind alle Zusatz-
funktionen enthalten.
Å Klicken Sie den gewünschten Menüeintrag an und führen Sie die erforderliche Einstellung,
Auswahl, etc. in den entsprechenden Fenstern oder Dialogboxen durch.
0DVFKLQHQRSWLRQHQ
Je nach Bedienebene haben Sie hiermit die Möglichkeit, sich über die Konfiguration der Sta-
tion zu informieren ("Bediener") oder die angezeigten Maschinenoptionen zu aktivieren bzw.
zu deaktivieren ("Einricher", "Servicetechniker").

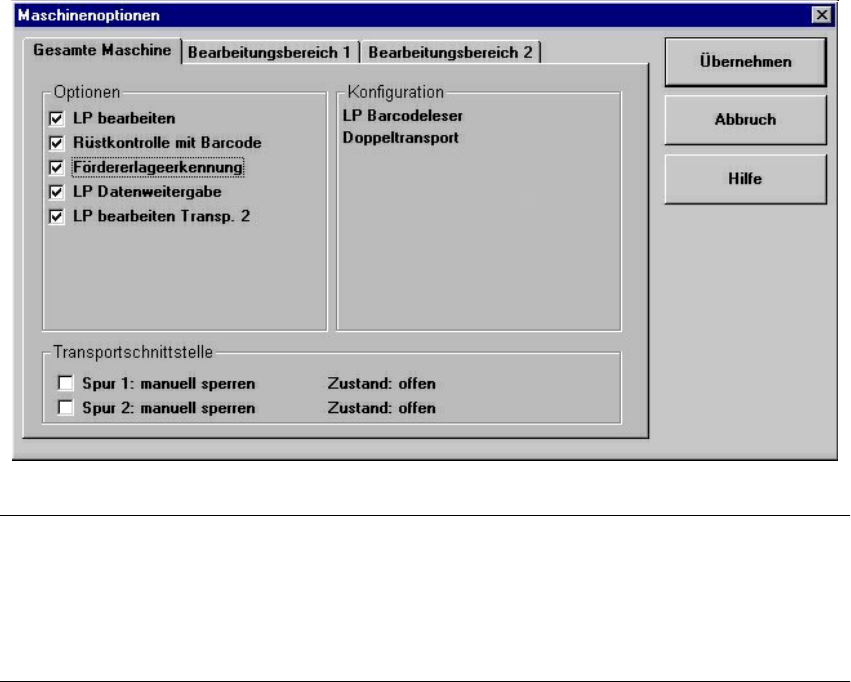

Å Klicken Sie die Menüoption 0DVFKLQHQRSWLRQHQan (oder die entsprechende Schaltflä-
che im Arbeitsbereich der Grundansicht). Das nachfolgende Fenster wird geöffnet.
HINWEIS
Es werden nur Maschinenoptionen angezeigt, die an der aktuellen Station konfiguriert sind.
Die verschiedenen Maschinenoptionen und ihre Funktionen sind in Kap. 4 "Bestückfunktio-
nen", Kap. 6 "Visionfunktionen" bzw. Kap. 13 "Stationserweiterungen Software“ beschrie-
ben.
Å Klicken Sie die Kontrollkästchen für die gewünschten Maschinenoptionen an, um sie zu
aktivieren bzw. zu deaktivieren.
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE HS-50
3.3 Bedienoberfläche - Ansichten und Menüs Softwareversion SR.501.xx Ausgabe 01/99
120
HINWEIS
In der Bedienebene "Bediener" können nur die Optionen für die Transportschnittstelle aktiviert
bzw. deaktiviert werden.

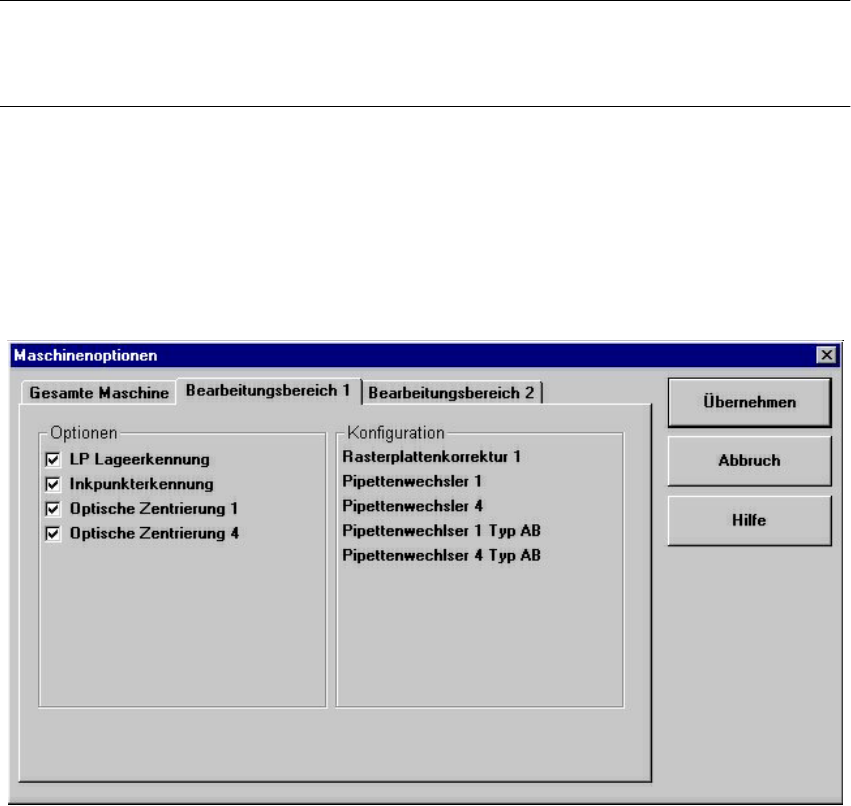

Å Wenn Sie Optionen eines Bearbeitungsbereiches ein- oder ausschalten wollen oder des-
sen Konfiguration ansehen wollen, klicken Sie die Registerkarte Bearbeitungsbereich 1
bzw. Bearbeitungsbereich 2 für den gewünschten Bereich an.
Die Anzeige wird auf den gewählten Bearbeitungsbereich umgeschaltet (siehe nachfol-
gendes Beispiel für BB1).
Å Aktivieren/deaktivieren Sie die Kontrollkästchen für die gewünschten Maschinenoptionen.
Å Klicken Sie hEHUQHKPHQ an, um die Einstellungen zu speichern.
%HGLHQHEHQH
Einige Funktionen der Bedienoberfläche können durch die Einstellung der Bedienebene und
zusätzlich durch die Vergabe eines Kennwortes (Paßwortes) vor unqualifizierter Bedienung
geschützt werden. Funktionen, die in einer bestimmten Bedienebene nicht zugänglich sind,
können nicht ausgeführt werden, da die entsprechenden Schaltflächen, Radioknöpfe oder
Menübefehle inaktiv geschaltet sind oder nicht angezeigt werden.
Die Bedienebenen "Bediener", "Einrichter" und "Servicetechniker" stehen zur Auswahl. Für
die Bedienebenen "Einrichter" und "Servicetechniker" können Kennwörter vergeben werden.
