Betriebsanleitung SIPLACE HS-50 4 Bestückfunktionen
Softwareversion SR.501.xx Ausgabe 01/99 4.1 Rüstungsanzeige
135
/HJHQGH]X$EE
(1) Rüstung für Stellplatz 1 anzeigen
(2) Rüstung für Stellplatz 2 anzeigen
(3) Rüstung für Stellplatz 3 anzeigen
(4) Rüstung für Stellplatz 4 anzeigen
%HGHXWXQJGHU(LQWUlJHLQGHU5VWXQJVWDEHOOH
– 6WHOOSO
In dieser Spalte ist die Nummer des Stellplatzes eingetragen, dessen Rüstung angezeigt
wird. (Lage der Stellplätze siehe Kap. 3, Abb. 3.1 - 2
)
– 6SXU
Hier ist die Nummer der Spur eingetragen, auf welcher der jeweilige Förderer gestellt ist.
– )DFK
In dieser Spalte ist die Nummer des Fördererfaches eingetragen, in welchem das Bauele-
ment im jeweiligen Förderer abgeholt wird.
HINWEIS
Bei anderen Maschinentypen der SIPLACE-Reihe kann hier auch die Nummer für ein
Magazinfach eingetragen sein.
– (EHQH
Diese Spalte ist für die Rüstung auf den Stellplätzen einer SIPLACE HS-50 nicht relevant.
(gilt nur für Automaten mit Wafflepack-Wechsler)
– %(1DPH
In dieser Spalte ist der Name des jeweiligen Bauelementes eingetragen.
– *)1U
Hier ist die dem jeweiligen Bauelement zugeordnete Nummer der Gehäuseform eingetra-
gen.
– 6SXU%DUFRGH
In dieser Spalte ist eingetragen, welcher Spur-Barcode der jeweiligen Spur zugeordnet ist.
4 Bestückfunktionen Betriebsanleitung SIPLACE HS-50
4.1 Rüstungsanzeige Softwareversion SR.501.xx Ausgabe 01/99
136
– %(%&
In dieser Spalte wird durch die Zeichen "***" oder "-" angezeigt, ob ein Bauelemente-Bar-
code für das jeweilige Bauelement von der Rüstung vorgegeben ist oder nicht.
Für das Bauelement ist ein Barcode vorgegeben.
Die Schaltfläche "Rüstkontrolle mit Barcode ..." wird aktiv, wenn die entsprechende
Zeile
in der Tabelle angeklickt wird (siehe Abschnitt 4.1.2
).
- Für das Bauelement ist kein Barcode vorgegeben.
(Die Schaltfläche "Rüstkontrolle mit Barcode ..." ist inaktiv.)
5VWNRQWUROOHPLW%DUFRGH
Durch diese Funktion wird beim Nachfüllen von Bauelementen mit vorgegebenem Bauele-
mente-Barcode verhindert, daß eine Spur mit falschen Bauelementen gerüstet wird.
Der Bediener liest mit dem Barcodeleser (siehe Kap. 12) den Spur-Barcode und anschließend
den Bauelemente-Barcode ein. Mit Hilfe der SR-Software wird die Zuordnung der beiden Bar-
codes verglichen. Falsche Zuordnungen werden nicht akzeptiert.
9RUDXVVHW]XQJHQ
– Der Barcodeleser ist am Stationsrechner angeschlossen.
– Die Option "Spur-Barcode" muß am Linienrechner (im Konfigurations-Editor) für die ent-
sprechende Station aktiviert sein. (Erst dann wird die Option "Rüstkontrolle mit Barcode"
in den Maschinenoptionen am Stationsrechner angezeigt.)
– Die Barcodes für die jeweiligen Bauelemente wurden am Linienrechner mit Hilfe des
BE-Editors eingegeben.
(Zur Zeit können maximal 6 verschiedene Barcodes für ein Bauelement eingegeben wer-
den).
– Die Option "Rüstkontrolle mit Barcode" muß in den Maschinenoptionen aktiviert sein.
9RUJHKHQVZHLVH
Å Öffnen Sie in der Grundansicht das Menü 2SWLRQHQ, und klicken Sie die Menüoption 0D
VFKLQHQRSWLRQHQan. Das Fenster "Maschinenoptionen" wird geöffnet (siehe Kap. 3).
Å Aktivieren Sie das Kontrollkästchen für "Rüstkontrolle mit Barcode".
Å Klicken Sie hEHUQHKPHQ an. Das Fenster wird geschlossen.
Å Schalten Sie die Bedienoberfläche auf die Ansicht "Rüstung Stellplatz x" um.
Betriebsanleitung SIPLACE HS-50 4 Bestückfunktionen
Softwareversion SR.501.xx Ausgabe 01/99 4.1 Rüstungsanzeige
137
Å Klicken Sie in der Symbolleiste das Symbol für den gewünschten Stellplatz an
(siehe Abb. 4.1 - 1
).
Å Wählen Sie in der Rüstungstabelle den Eintrag für die Spur aus, für die Sie eine Rüstkon-
trolle
durchführen wollen (oder lesen Sie den Spur-Barcode an der Barcodeleiste mittels Bar-
codeleser ein). In der Tabelle ist die ausgewählte Zeile hellblau markiert.
Å Klicken Sie die Schaltfläche 5VWNRQWUROO HPLW%DUFRGHan.

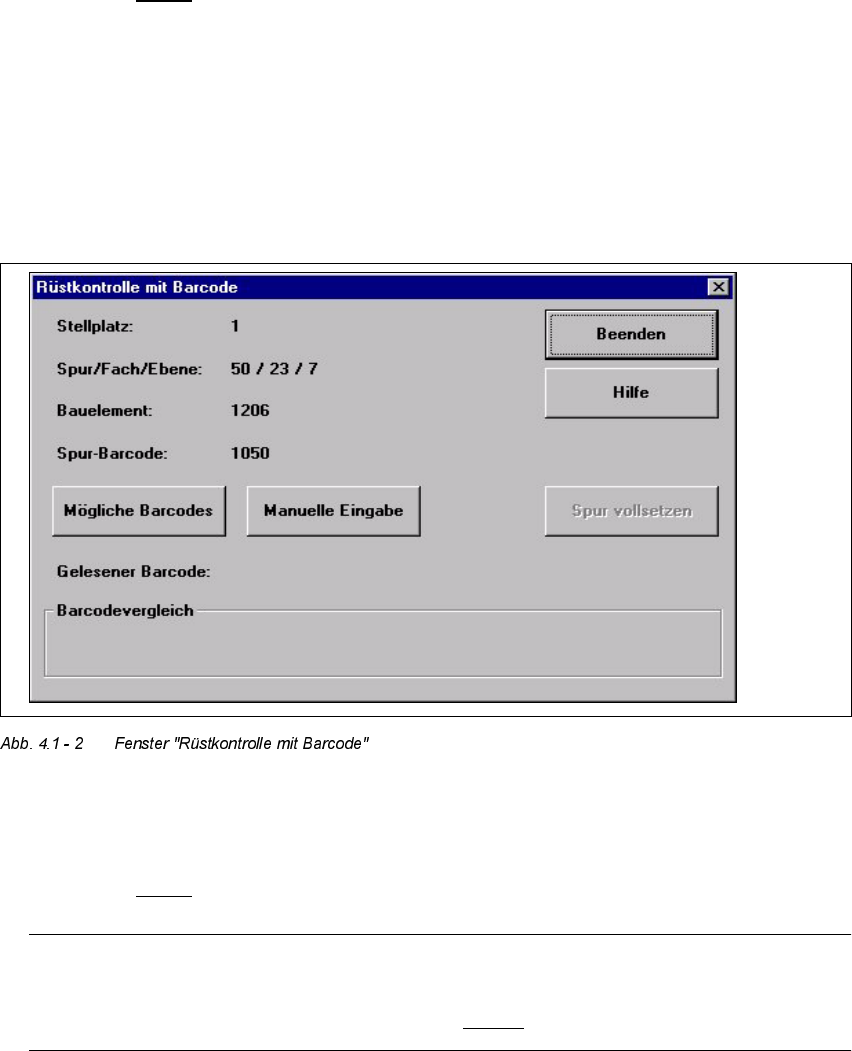

Das nachfolgende Fenster wird geöffnet. Hier werden die Daten der ausgewählten Spur
zur Kontrolle angezeigt.
Å Lesen Sie den Bauelemente-Barcode an der entsprechenden Bauelementespule mit dem
Barcodeleser ein. Der gelesene Barcode wird in der Zeile "Gelesener Barcode:" angezeigt
(siehe Abb. 4.1 - 3
).
HINWEIS
Falls der Bauelemente-Barcode nicht eingelesen werden kann, geben Sie ihn manuell
ein. Die Vorgehensweise hierzu ist in Abschnitt 4.1.2.2 beschrieben.
