4 Bestückfunktionen Betriebsanleitung SIPLACE HS-50
4.1 Rüstungsanzeige Softwareversion SR.501.xx Ausgabe 01/99
138
 0|JOLFKH%DUFRGHV

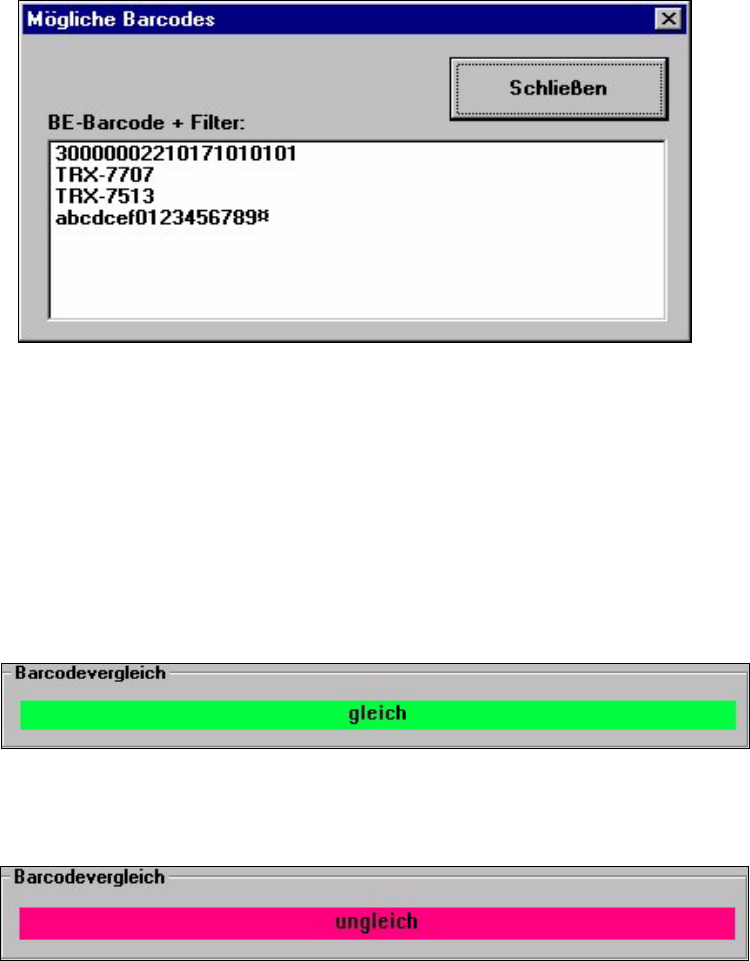

Mit dieser Funktion wird die Liste der Barcodes (max. 6) angezeigt, die für das Bauelement in
der gewählten Spur bekannt sind.
Å Klicken Sie die Schaltfläche 0|JOLFK H%DUFRGHVan.
Die nachfolgende Dialogbox wird geöffnet.
Å Klicken Sie die Schaltfläche 6FKOLHHQ an. Die Dialogbox wird geschlossen.
Der mittels Barcodeleser eingelesene Barcode wird mit den möglichen Barcodes vergli-
chen. Dabei werden die über einen Filter ausgeblendeten Stellen (markiert durch ¤) beim
Vergleich nicht berücksichtigt.
Im Anzeigefeld des Fensters "Rüstkontrolle mit Barcode" wird das Ergebnis des Barcode-
vergleichs angezeigt (siehe nachfolgende Beispiele).
'HU%DUFRGHVWLPPWEHUHLQ
'HU%DUFRGHVWLPPWQLFKWEHUHLQ
Betriebsanleitung SIPLACE HS-50 4 Bestückfunktionen
Softwareversion SR.501.xx Ausgabe 01/99 4.1 Rüstungsanzeige
139
 0DQXHOOH(LQJDEHGHV%DXHOHPHQWH%DUFRGHV

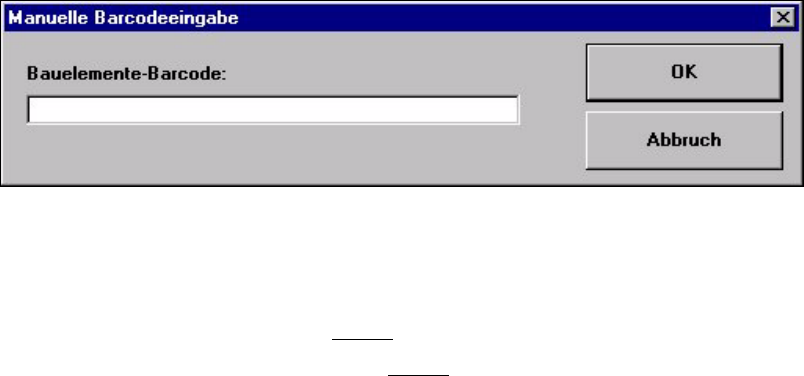

Å Klicken Sie die Schaltfläche 0DQXHOOH(LQJDEH an, um den Barcode von Hand einzuge-
ben.
Die nachfolgende Eingabebox wird geöffnet.
Å Geben Sie den Barcode in das Editierfeld ein und schließen Sie die Eingabebox mit 2..
Der Barcodevergleich wird gestartet.
Im Anzeigefeld des Fensters "Rüstkontrolle mit Barcode" wird das Ergebnis des Barcode-
vergleichs angezeigt (siehe Abschnitt 4.1.2.1
).
Å Die weitere Vorgehensweise ist in Abschnitt 4.1.2.1 beschrieben.
4 Bestückfunktionen Betriebsanleitung SIPLACE HS-50
4.1 Rüstungsanzeige Softwareversion SR.501.xx Ausgabe 01/99
140
 9ROOVHW]HQHLQHU OHHUHQ6SXU
Sobald ein Förder in einer leeren Spur mit Bauelementen aufgefüllt ist, muß dies bestätigt
werden, damit der Bestückkopf wieder auf diese Spur zugreift. Dies geschieht mit Hilfe der
Funktion "Spur vollsetzen".
9RUJHKHQVZHLVH
Å Den Spurbarcode der entsprechenden Spur einlesen.
Å Den Bauelemente-Barcode von der entsprechenden Bauelementespule einlesen.
Bei übereinstimmenden Barcodes wird die Schaltfläche "Spur vollsetzen" aktiv
(siehe nachfolgende Abbildung).
Å Wenn der Förderer in der aktuellen Spur aufgefüllt ist, klicken Sie zur Bestätigung die
Schaltfläche 6SXUYROOVHW]HQ an, oder lesen Sie den Return-Barcode an der Barcodeleiste
ein.
Å Schließen Sie das Fenster mit %HHQGHQ.
