4 Bestückfunktionen Betriebsanleitung SIPLACE HS-50 4.3 Förderer Softwareversion SR.501.xx Ausgabe 01/99 150 %HGHXWXQJGHU( LQWUlJ HLQGHU7 DEHOO H/HHUH6SXUHQ – 6WHOOSO Nummer de s S tellpla tzes, au…
Betriebsanleitung SIPLACE HS-50 4 Bestückfunktionen
Softwareversion SR.501.xx Ausgabe 01/99 4.3 Förderer
149

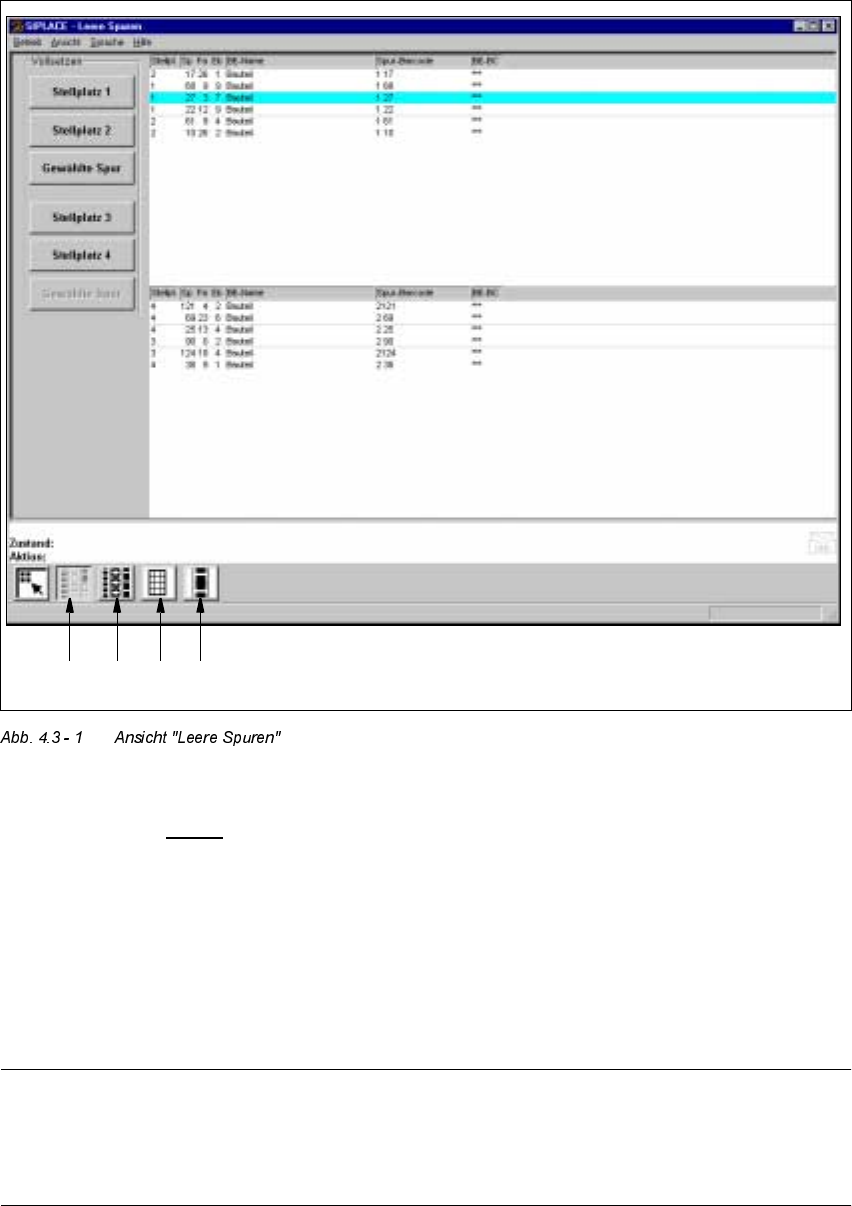

/HJHQGH]X$EE
(1) Ansicht "Leere Spuren"
(2) Ansicht "Bauelemente auslassen"
(3) Ansicht "Magazine"
(4) Ansicht "Linearförderer"
HINWEIS
Die Ansicht "Magazine" mit den Funktionen zum Anzeigen und Verändern der Füllstände von
Flächenmagazinen ist zur Zeit bei Maschinen des Typs SIPLACE HS-50 nicht relevant und
wird deshalb in der vorliegenden Betriebsanleitung nicht beschrieben.
1234
4 Bestückfunktionen Betriebsanleitung SIPLACE HS-50
4.3 Förderer Softwareversion SR.501.xx Ausgabe 01/99
150
%HGHXWXQJGHU(LQWUlJHLQGHU7DEHOOH/HHUH6SXUHQ
– 6WHOOSO
Nummer des Stellplatzes, auf dem die "leere" Spur ist
– 6S)D(E
Nummer der "leeren" Spur und des Fördererfaches für das entsprechende Bauelement
Der Eintrag für "Eb" ist bei Maschinen des Typs SIPLACE HS-50 nicht relevant.
(gilt nur für Automaten mit Wafflepack-Wechsler)
– %(1DPH
Name des entsprechenden Bauelementes
– 6SXU%DUFRGH
In dieser Spalte ist eingetragen, welcher Spur-Barcode der jeweiligen Spur zugeordnet ist.
Betriebsanleitung SIPLACE HS-50 4 Bestückfunktionen
Softwareversion SR.501.xx Ausgabe 01/99 4.3 Förderer
151
– %(%&
In dieser Spalte wird durch die Zeichen "***" oder "-" angezeigt, ob ein Bauelemente-Bar-
code für das jeweilige Bauelement von der Rüstung vorgegeben ist oder nicht.
HINWEIS
Ist in dieser Spalte das Zeichen "-" eingetragen, bedeutet dies, daß für das jeweilige Bau-
element kein Barcode vorgegeben ist und dadurch auch bei eingeschalteter Option
"Rüstkontrolle mit Barcode" ein manuelles "Vollsetzen" der entsprechenden Spur mög-
lich ist (siehe Abschnitt 4.3.1.5).
)XQNWLRQHQLQGHU$QVLFKW/HHUH6SXUHQ
6WHOOSODW]
Bestätigung, daß alle Spuren von Stellplatz 1 aufgefüllt (vollgesetzt) sind.
6WHOOSODW]
Bestätigung, daß alle Spuren von Stellplatz 2 aufgefüllt sind.
*HZlKOWH6SXU
Bestätigung, daß der Förderer auf der ausgewählten Spur des Stellplatzes 1 oder 2 aufgefüllt
ist.
6WHOOSODW]
Bestätigung, daß alle Spuren von Stellplatz 3 aufgefüllt sind.
6WHOOSODW]
Bestätigung, daß alle Spuren von Stellplatz 4 aufgefüllt sind.
*HZlKOWH6SXU
Bestätigung, daß der Förderer auf der ausgewählten Spur des Stellplatzes 3 oder 4 aufgefüllt
ist.
