Betriebsanleitung SIPLACE HS-50 4 Bestückfunktionen
Softwareversion SR.501.xx Ausgabe 01/99 4.3 Förderer
153
$ QVLFKW%DXHOHPHQWHDXVODVVHQ
Mit Hilfe der Funktion "BE auslassen" in dieser Ansicht können Bauelemente auf ausgewähl-
ten Spuren gezielt beim Bestücken der aktuellen Leiterplatte ausgelassen werden.
Dies ist z.B. erforderlich, wenn beim Einfahren der ersten Leiterplatte eines neuen Nutzens
Bauelemente nicht korrekt bestückt werden. Die auf "BE auslassen" gesetzten Bauelemente
werden dann auf allen Spuren, auf denen sie gerüstet sind, bei der Bestückung der aktuellen
Leiterplatte ignoriert. Die unvollständig bestückte Leiterplatte wird anschließend in das Aus-
gabeband transportiert und muß von Hand entnommen werden.
Nach Entnahme der Leiterplatte wird die Einstellung "BE auslassen" für die nicht bestückten
Bauelemente zurückgesetzt und sie werden auf der nächsten Leiterplatte wieder bestückt.
Å Klicken Sie das Symbol an.

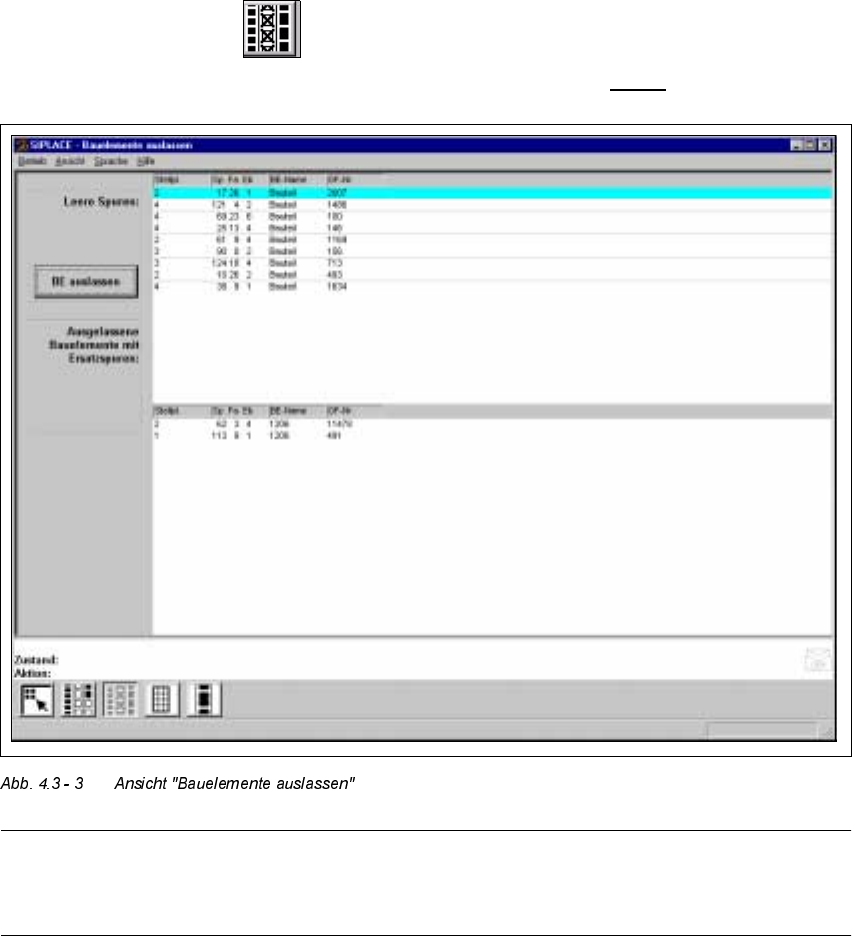

Die Ansicht "Bauelemente auslassen" wird angezeigt (siehe Abb. 4.3 - 3
).
HINWEIS
Die Funktion "Bauelemente auslassen" kann in der Bedienebene "Bediener" nicht ausgeführt
werden.
4 Bestückfunktionen Betriebsanleitung SIPLACE HS-50
4.3 Förderer Softwareversion SR.501.xx Ausgabe 01/99
154
%HGHXWXQJG HU (LQWUlJHL QGHQ7DEHOOHQGHU$QVLFKW %DXHOHPHQWHDXVODVVHQ
– 6WHOOSO
Nummer des Stellplatzes
– 6S)D(E
Nummer der Spur und des Fördererfaches
Der Eintrag für "Eb" ist bei Maschinen des Typs SIPLACE HS-50 nicht relevant.
(gilt nur für Automaten mit Wafflepack-Wechsler)
– %(1DPH
Name des Bauelementes
– *)1U
Nummer der Gehäuseform
%DXHOHPHQWDXVODVVHQ
Å Wählen Sie in der Tabelle "Leere Spuren" den Eintrag für das Bauelement aus, welches
ausgelassen werden soll. In der Tabelle ist die ausgewählte Zeile hellblau markiert.
Die Schaltfläche "BE auslassen" ist aktiv.
Å Klicken Sie die Schaltfläche %(DXVODVVHQan. Die nachfolgende Dialogbox wird geöffnet.

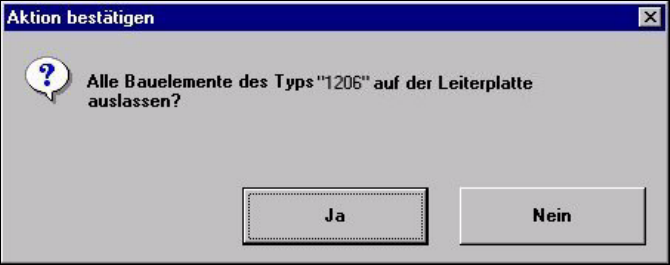

Å Bestätigen Sie die Abfrage mit -D.
In der Tabelle "Ausgelassene Bauelemente mit Ersatzspuren:" werden die Einträge für alle
Spuren angezeigt, auf welchen die Förderer mit den Bauelementen gerüstet sind, die auf
der
aktuellen Leiterplatte nicht bestückt werden sollen.
Betriebsanleitung SIPLACE HS-50 4 Bestückfunktionen
Softwareversion SR.501.xx Ausgabe 01/99 4.3 Förderer
155
$QVLFKW/LQHUDUI|UGHUHU
Beim Nachfüllen von Bauelementen in Linearförderern muß der Bediener für das Auffüllen ei-
ner leeren Spur das korrekte Bauelement in der Rüstungsanzeige auswählen (siehe Abschnitt
4.1.1
). Nach dem Einsetzen des Stangenmagazins muß die Spur mit dem entsprechenden Li-
nearförderer gerüttelt werden, um die neuen Bauelemente nach vorne zu transportieren.
Å Klicken Sie das Symbol an.

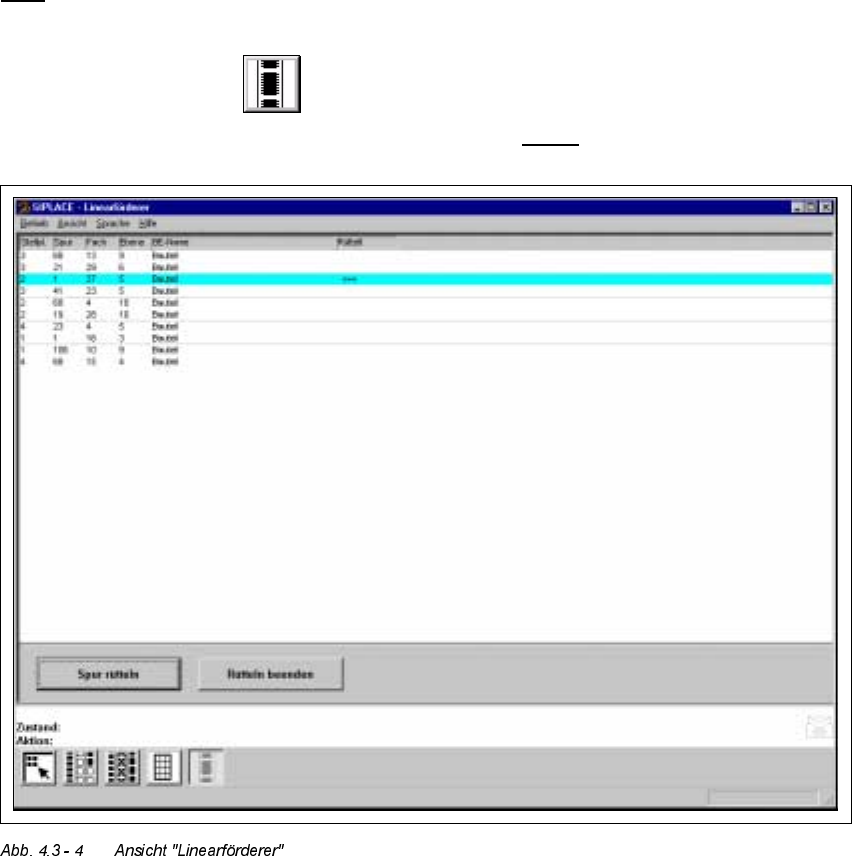

Die Ansicht "Linearförderer" wird angezeigt (siehe Abb. 4.3 - 4
).
