5 Einzelfunktionen Betriebsanleitung SIPLACE HS -50 5.2 Einzelfunktionen Portal Softwareversion SR.501.xx Ausgabe 01/99 166 HINWEIS Alle V erfahrfu nktionen der Hauptachsen (x, y) mü ssen mit der S tart-T aste ausg elöst…
Betriebsanleitung SIPLACE HS-50 5 Einzelfunktionen
Softwareversion SR.501.xx Ausgabe 01/99 5.2 Einzelfunktionen Portal
165
'3$FKVHGUHKHQ
Mit dieser Funktion wird die Pipette an der DP1- Achse jeweils um 90
0
gedreht.
Å Klicken Sie die Schaltfläche '3$FKVHGUHKHQ an.
Die Pipette an der DP1-Achse wird einmal um 90
0
gedreht.

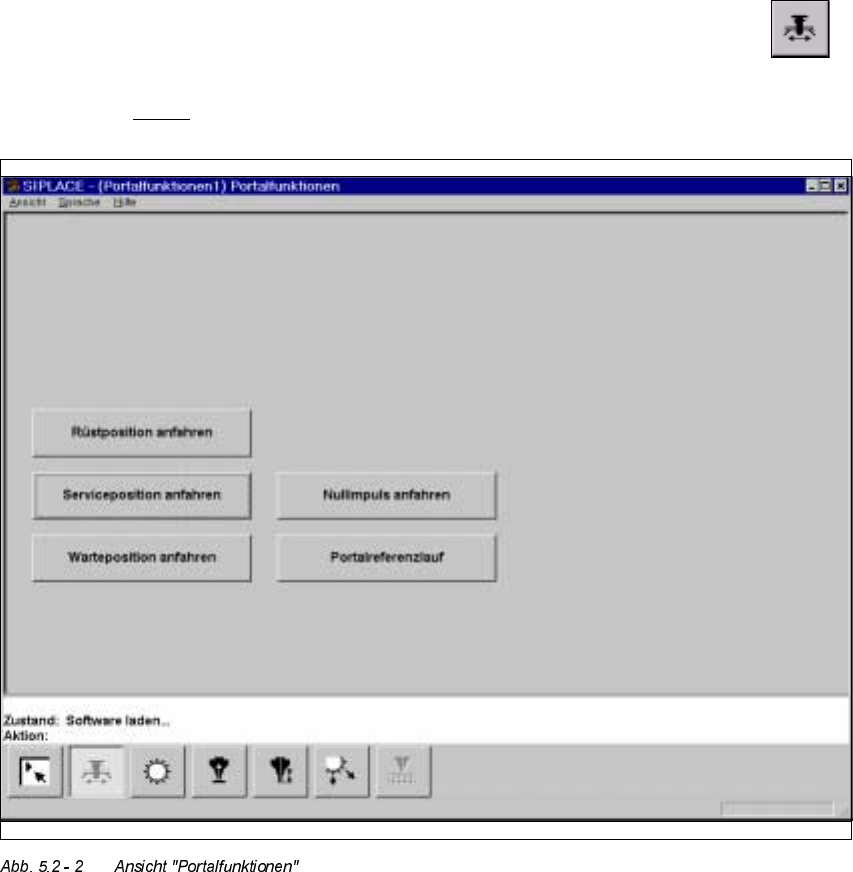

$QVLFKW3RUWDOIXQNWLRQHQ
Å Klicken Sie in der gerade aktuellen Ansicht der Einzelfunktionen Portal x das Symbol
an. Die Bedienoberfläche wird auf die Ansicht "Portalfunktionen" umgeschaltet
(siehe Abb. 5.2 - 2
).
5 Einzelfunktionen Betriebsanleitung SIPLACE HS-50
5.2 Einzelfunktionen Portal Softwareversion SR.501.xx Ausgabe 01/99
166
HINWEIS
Alle Verfahrfunktionen der Hauptachsen (x, y) müssen mit der Start-Taste ausgelöst werden.
Am Bildschirm werden Sie durch die im Statusfeld angezeigte Meldung "Start-Taste betäti-
gen" zum Betätigen der Start-Taste aufgefordert.
Sind die Schutzhauben nicht geschlossen, werden Sie durch die Meldung "Abdeckung schlie-
ßen" im Statusfeld aufgefordert.
)XQNWLRQHQ
In der Ansicht "Portalfunktionen" stehen die nachfolgend beschriebenen Funktionen zum Test
des aktuell gewählten Portals zur Verfügung. Durch Anklicken der entsprechenden Schaltflä-
che wird die gewünschte Funktion ausgelöst.
5VWSRVLWLRQDQIDKUHQ
Mit dieser Funktion kann die Rüstposition des Portals überprüft werden.
In der Rüstposition ist das Portal in einer Position, in der es möglich ist, Förderer zu entneh-
men und umzurüsten.
Å Klicken Sie die Schaltfläche 5VWSRVLWLRQDQIDKUHQ an, und betätigen Sie, so oft Sie dazu
aufgefordert werden, die Start-Taste.
Das Portal fährt (aus dem Förderbereich heraus) in die Rüstposition.
6HUYLFHSRVLWLRQDQIDKUHQ
Mit dieser Funktion kann die Serviceposition des Portals überprüft werden.
In der Serviceposition befindet sich das Portal in einer Position, in der es möglich ist, Arbei-
ten am Bestückkopf sowie an anderen Teilen des Portals durchzuführen.
Å Klicken Sie die Schaltfläche 6HUYLFHSRVLWLRQDQIDKUHQ an, und betätigen Sie, so oft Sie
dazu aufgefordert werden, die Start-Taste. Das Portal fährt in die Serviceposition.
:DUWHSRVLWLRQDQIDKUHQ
Mit dieser Funktion kann die Warteposition des Portals überprüft werden.
Die Warteposition ist die Position in der Maschine, welche das Portal anfährt, wenn es für
den Bestückablauf nicht benötigt wird.
Å Klicken Sie die Schaltfläche :DUWHSRVLWLRQDQIDKUHQ an, und betätigen Sie, so oft Sie
dazu aufgefordert werden, die Start-Taste. Das Portal fährt in die Warteposition.
Betriebsanleitung SIPLACE HS-50 5 Einzelfunktionen
Softwareversion SR.501.xx Ausgabe 01/99 5.2 Einzelfunktionen Portal
167
1XOOLPSXOVDQIDKUHQ
Mit dieser Funktion kann der Nullimpuls des Portals überprüft werden.
Der Nullimpuls ist der Nullpunkt des Portals, auf den sich die Zählvorgänge der Inkremental-
geber beziehen. Beim Referenzlauf fährt das Portal diesen Nullpunkt an.
Å Klicken Sie die Schaltfläche 1XOOLPSXOVDQIDKUHQ an, und betätigen Sie, so oft Sie dazu
aufgefordert werden, die Start-Taste. Das Portal fährt den Nullpunkt der x- und y-Achse an.
3RUWDOUHIHUHQ]ODXI
Mit dieser Funktion führt das aktive Portal mit der x- und y-Achse einen Referenzlauf durch.
Dabei fahren die Achsen ihre Nullpunkte an, um deren Lage in der Maschine festzustellen.
Å Klicken Sie die Schaltfläche 3R UWDO5HIHUHQ]ODX I an, und betätigen Sie, so oft Sie dazu
auf-gefordert werden, die Start-Taste. Das Portal führt einen Referenzlauf durch.
