Betriebsanleitung SIPLACE HS-50 5 Einzelfunktionen
Softwareversion SR.501.xx Ausgabe 01/99 5.3 Einzelfunktionen Transport
183
6WRSSHUEHWlWLJHQ
Mit Hilfe dieser Funktion, die in den Feldern "Bearbeitungsbereich 1" und "Bearbeitungsbe-
reich 2" enthalten ist, kann die Funktionsweise des jeweiligen Stoppers beim Aus- und Ein-
fahren überprüft werden. Die Funktion kann mit oder ohne Leiterplatte durchgeführt werden.
Å Klicken Sie die Schaltfläche 6WRSSHUEHWlWLJHQ im Feld "Bearbeitungsbereich 1" an.
Der Stopper im Bearbeitungsband 1 wird aus- und wieder eingefahren.
Å Klicken Sie die Schaltfläche 6WRSSHUEHWlWLJHQ im Feld "Bearbeitungsbereich 2" an.
Der Stopper im Bearbeitungsband 2 wird aus- und wieder eingefahren.
/3LQV%HDUEHLWXQJVEDQG
Mit Hilfe dieser Funktion, die in den Feldern "Bearbeitungsbereich 1" und "Bearbeitungsbereich
2" enthalten ist, wird eine im Eingabeband bzw. im Zwischenband befindliche Leiterplatte in
das jeweilige Bearbeitungsband transportiert, dort gestoppt und geklemmt.
Å Klicken Sie die Schaltfläche /3LQV%HDUEHLWXQJVEDQGim Feld "Bearbeitungsbereich 1"
an.
Die im Eingabeband liegende Leiterplatte wird in das Bearbeitungsband 1 transportiert.
Å Klicken Sie die Schaltfläche /3LQV%HDUEHLWXQJVEDQGim Feld "Bearbeitungsbereich 2"
an.
Die im Zwischenband liegende Leiterplatte wird in das Bearbeitungsband 2 transportiert.
/3LQV=ZLVFKHQEDQG
Mit Hilfe dieser Funktion wird eine im Bearbeitungsband 1 befindliche Leiterplatte in das Zwi-
schenband transportiert, dort gestoppt und geklemmt.
Å Klicken Sie die Schaltfläche /3LQV=ZLVFKHQEDQGim Feld "Bearbeitungsbereich 1" an.
Die im Bearbeitungsband 1 liegende Leiterplatte wird in das Zwischenband transportiert.
/3LQV$XVJDEHEDQG
Mit dieser Funktion wird eine im Bearbeitungsband 2 befindliche Leiterplatte in das Ausgabe-
band transportiert.
Å Klicken Sie im Feld "Bearbeitungsbereich 2" die Schaltfläche /3LQV$XVJDEHEDQG an.
Die im Bearbeitungsband 2 liegende Leiterplatte wird in das Ausgabeband gefahren.
5 Einzelfunktionen Betriebsanleitung SIPLACE HS-50
5.3 Einzelfunktionen Transport Softwareversion SR.501.xx Ausgabe 01/99
184
$NWXDOLVLHUHQ
Mit der Hilfe der Funktion "Aktualisieren" kann überprüft werden, ob die Signalgeber (Ultra-
schallsensoren) des gesamten Transportbandes korrekt justiert sind. Dazu wird eine Leiter-
platte über einem der Signalgeber positioniert.
Über der Schaltfläche "Aktualisieren" wird jeweils der letzte Zustand der Lichtschranken von
Eingabeband (EB), Bearbeitungsband 1 (BB1), Zwischenband (ZB), Bearbeitungsband 2
(BB2) und Ausgabeband (AB) angezeigt. Durch Ausführung der Funktion "Aktualisieren" wer-
den die aktuellen Zustände abgefragt und angezeigt (siehe Abb. 5.3 - 1
).
Å Positionieren Sie eine Leiterplatte über dem Signalgeber des gewünschten Transportban-
des.
Å Klicken Sie im Feld "Signalgeber" die Schaltfläche $NWXDOLV LHUHQ an.
Die Signalgeber werden aktualisiert und das Ergebnis wird über der Schaltfläche ange-
zeigt.
Für jeden Signalgeber ist einer der beiden Zustände möglich:
1 = Der Signalgeber hat angesprochen.
Es ist eine Leiterplatte in dem entsprechenden Band vorhanden.
0 = Der Signalgeber hat nicht angesprochen.
Es ist keine Leiterplatte in dem entsprechenden Band vorhanden.
Å Wiederholen Sie ggf. die Arbeitsschritte für jedes der Transportbänder.
(LQ
Mit Hilfe dieser Funktion können die Transportbänder bei niedriger und hoher Geschwindig-
keit überprüft werden, wobei das Eingabeband nur mit hoher Geschwindigkeit fährt.
HINWEIS
Vor Ausführung der Funktion muß der Transport leergefahren werden.
Å Klicken Sie im Feld "Bearbeitungsband 2" die Schaltfläche /3LQV$XVJDEHEDQG an, um
den Transport leerzufahren.
Å Aktivieren Sie im Feld "Transportband" das Kontrollkästchen "Hohe Geschwindigkeit",
wenn die Transportbänder mit hoher Geschwindigkeit fahren sollen.
Å Deaktivieren Sie das Kontrollkästchen, wenn die Transportbänder mit niedriger Geschwin-
digkeit fahren sollen.
HINWEIS
Das Eingabeband fährt nur mit hoher Geschwindigkeit.
Betriebsanleitung SIPLACE HS-50 5 Einzelfunktionen
Softwareversion SR.501.xx Ausgabe 01/99 5.3 Einzelfunktionen Transport
185

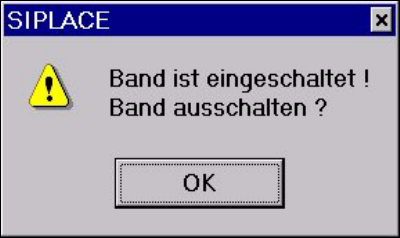

Å Klicken Sie die Schaltfläche (LQ an. Die nachfolgende Dialogbox wird geöffnet.
Die Transportbänder fahren mit der eingestellten Geschwindigkeit.
Alle Funktionen sind gesperrt.
Å Klicken Sie in der Dialogbox 2. an, wenn der Vorgang beendet werden soll.
Die Transportbänder werden angehalten und die Dialogbox wird geschlossen.
Alle Funktionen sind wieder freigegeben.
