6 Visionfunktionen Betriebsanleitung HS-50 6.3 BE-Visionsys tem Software-Version 5.01 Ausgabe 01/99 208 7HLOXQJVDEZ HLFKXQJ Für jedes Bauelem ent kan n im GF-Ed itor die T eil ungsabwei chung (d as ist d er T e ilun…
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.3 BE-Visionsystem
207

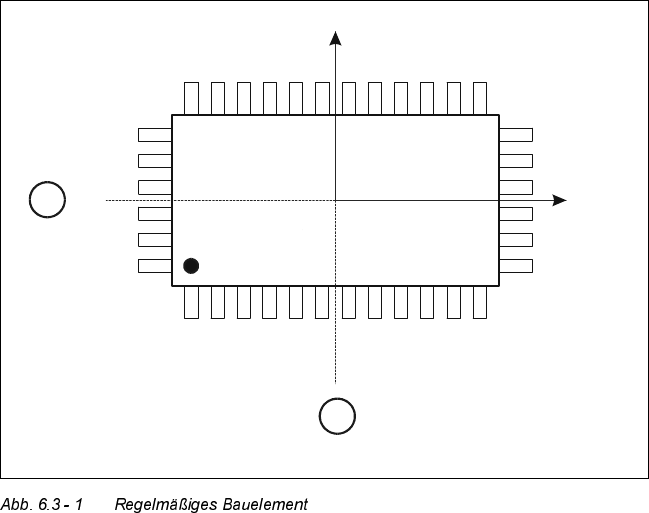

/HJHQGH]X$EE
(1) Symmetrieachse
.ULWHULHQIUXQUHJHOPlLJH%DXHOHPHQWH
Definition

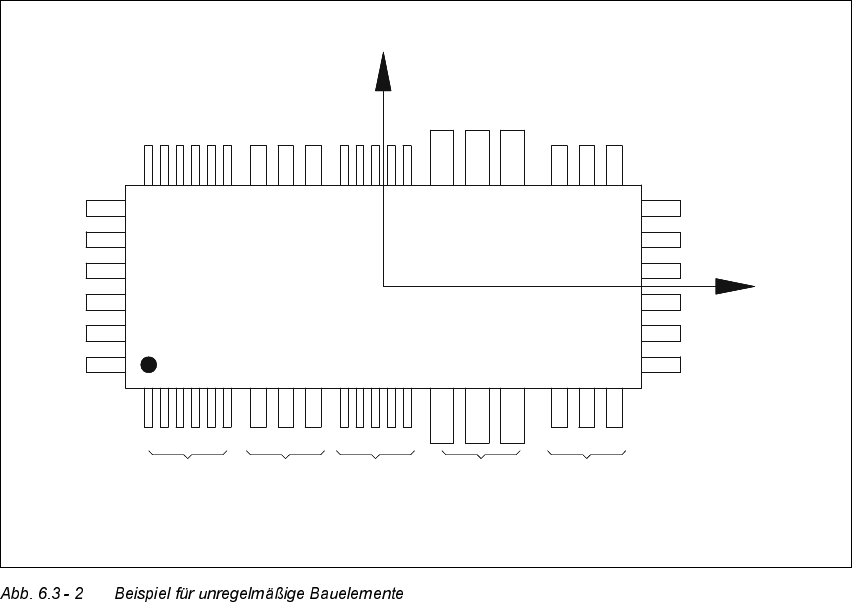

Ein Bauelement wird als unregelmäßig bezeichnet, wenn es nicht die Bedingungen für regel-
mässige Bauelemente erfüllt.
Zusätzliche Bedingungen für die Zentrierung mit dem BE-Visionsystem:
– In einer Reihe sind bis zu 3 verschiedene Beinmodelle erlaubt.
– In einer Reihe sind bis zu 15 Gruppen zulässig.
Y
X
Pin 1
1
1
6 Visionfunktionen Betriebsanleitung HS-50
6.3 BE-Visionsystem Software-Version 5.01 Ausgabe 01/99
208
7HLOXQJVDEZHLFKXQJ
Für jedes Bauelement kann im GF-Editor die Teilungsabweichung (das ist der Teilungsab-
stand von Beinchenmitte bis Beinchenmitte) gesondert eingegeben werden. Wird dieser Wert
überschritten, wird das Bauelement nicht zentriert und somit nicht bestückt.
*UHQ]ZHUWGHU4XDOLWlWVPHVVXQJ
Die Bauelemente dürfen die Grenzwerte der Qualitätsmessung nicht überschreiten, weil sie
dann nicht bestückt werden.
Grenzwerte sind:
– Differenz der Beinchenanzahl zwischen Original und Modell.
– Teilungsabweichung größer als der Wert in der GF-Datei.
– Größerer Orthogonalitätsfehler, als in der GF-Datei vorgegeben.
– Größere Abweichung der Außenmaße.
– Größere Abweichung des Mittelpunkts als die zulässige Lagetoleranz beim Abholen.
Modell 1
Gruppe 1
Modell 2
Gruppe 1
Modell 1
Gruppe 2
Modell 3
Gruppe 1
Modell 2
Gruppe 2
X
Pin 1
Y
X
Pin 1
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.4 Zugang zu den Optionen ’Marke teachen’ und ’Bauelement testen’
209
=XJDQJ ]X GHQ 2SW LRQHQ¶0DUNHWHDFKHQ¶XQG
¶%DXHOHPHQWWHVWHQ¶

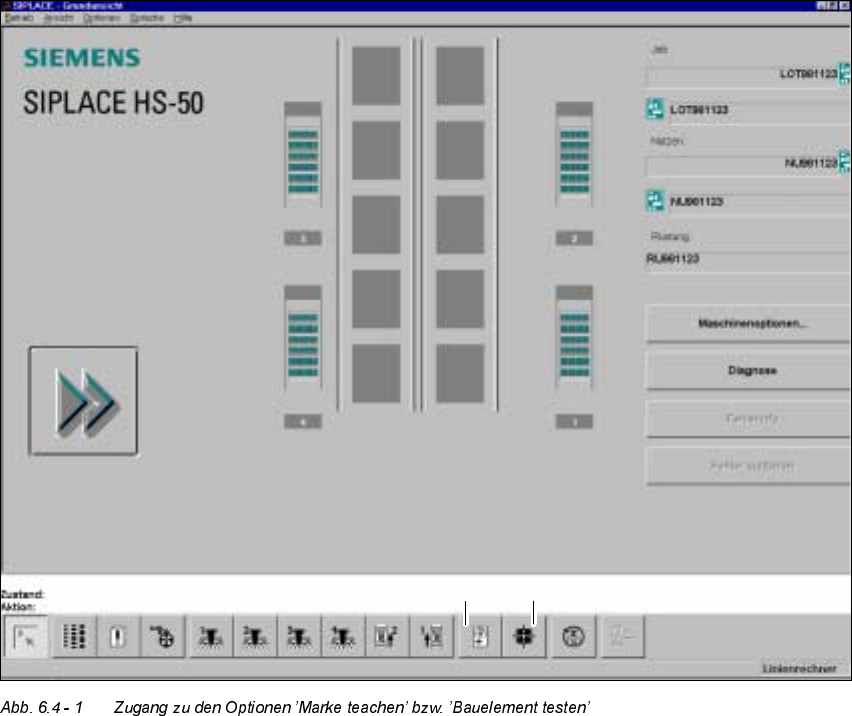

Der Zugang zu den Optionen ’Marke teachen’ und ’Bauelement testen’ ist nur ab der Benut-
zerklasse ’Einrichter’ und höher möglich. Erst nach Wahl der Benutzerklassen ’Einrichter’ oder
’Servicetechniker’ werden die hellgrau schattierten Strukturen der Ikonen für ’Marke teachen’
und ’Bauelement testen’ schwarz ausgefüllt: Die Optionen sind dann zugänglich.
:DKOGHU%HQXW]HUNODVVHQ
Å Klicken Sie im Menü ’Grundansicht’ in der Menüleiste das Pull-Down-Menü ’Optionen’ an.
Å Klicken Sie die Option ’Bedienebene’ an. Die Auswahlbox der Benutzerklasse wird aufge-
klappt.
Å Wählen Sie die gewünschte Benutzerklasse.
Ikone ’Bauelement testen’Ikone ’Marke teachen’
