Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.5 Marke teachen
221
 0HQ¶0DUNHQDXVZDKO¶

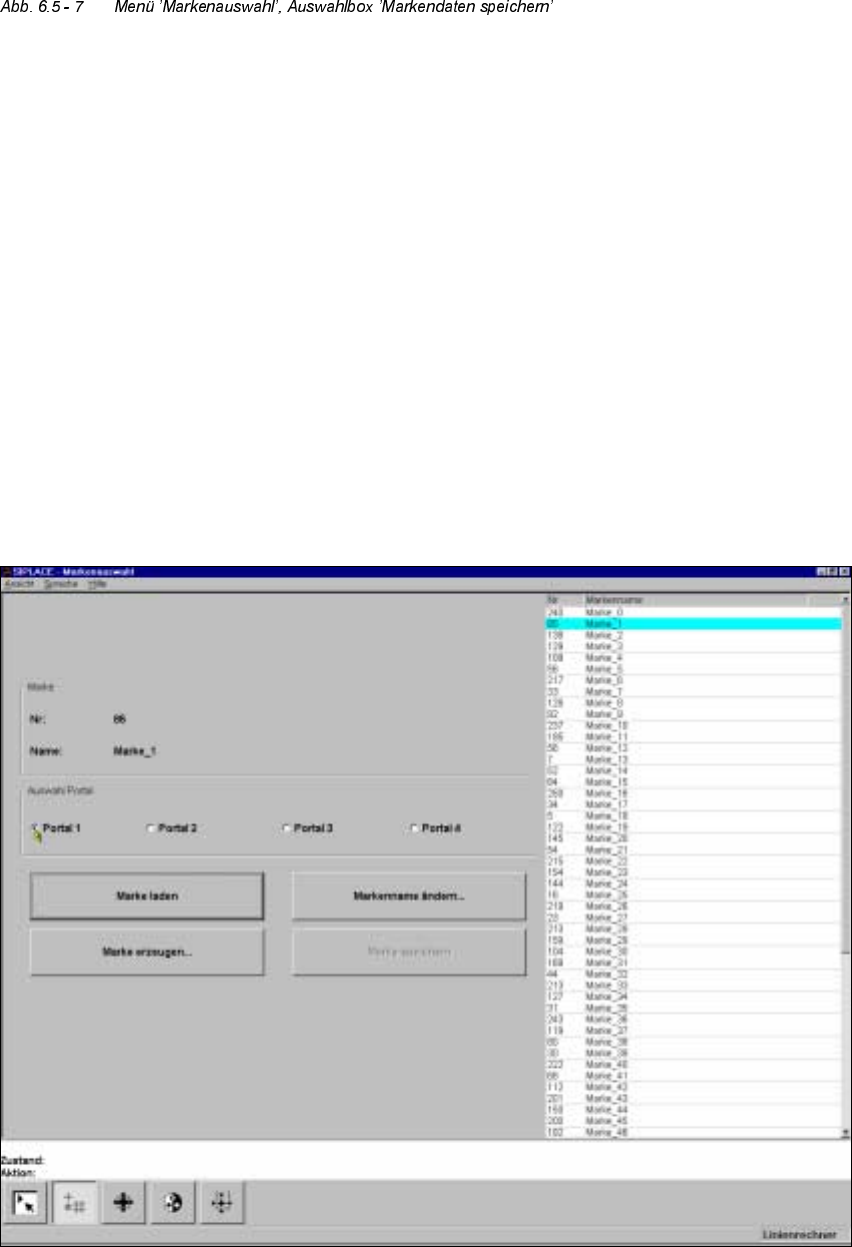

Bei Wahl der Option ’Marke teachen’ im Menü ’Grundansicht’ werden folgende Aktionen gestartet:
– Im Stationsrechner werden die Funktionen für das Visionsystem aktiviert.
– Das Menü ’Markenauswahl’ wird aufgeklappt.
– Der Stationsrechner fordert vom Linienrechner die Markennummernliste mit Kommentaren
an und stellt diese auf dem Bildschirm dar. Die Transformationstafeln für die Farbdarstel-
lung sind lokal im Stationsrechner gespeichert.

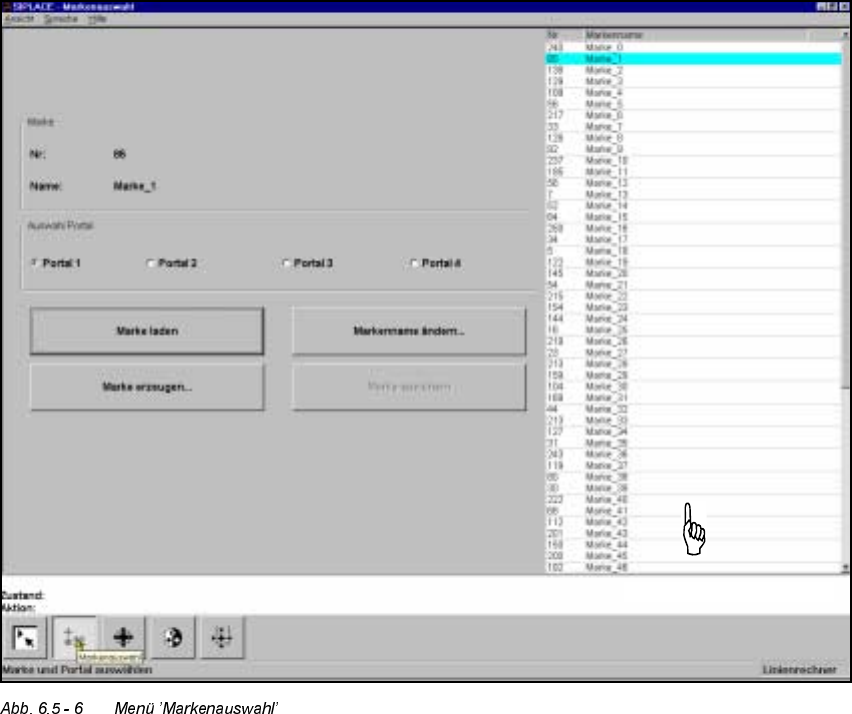

Das Menü bietet Ihnen, wie die Abbildung zeigt, folgende Optionen zur Anwahl.
– Auswahl Portal
– Marke laden
– Marke erzeugen
– Markennamen ändern
– Marke speichern
Markennummernliste
6 Visionfunktionen Betriebsanleitung HS-50
6.5 Marke teachen Software-Version 5.01 Ausgabe 01/99
222
HINWEIS
Schaltflächen sind aktiv, wenn der Schriftzug der Schaltfläche schwarz ist. Das bedeutet, daß
Sie die jeweilige Funktion durch Anklicken mit der Maus ausführen können.
Die Schaltfläche ’Marke laden’ ist beispielsweise nur aktiv, wenn Sie zuvor im Listenfeld eine
Marke angeklickt haben. Die Schaltfläche ’Markenname ändern’ ist nur aktiv, wenn Sie eine
Marke geladen haben, und die Schaltfläche ’Marke speichern’ ist nur aktiv, wenn Sie entweder
den Markennamen oder Markenparameter geändert haben.
Sie können jederzeit vom Menü ’Marke teachen’ in das Grundmenü wechseln, um bestimmte
Aktionen wie „Spur vollsetzen“ usw. zu starten. Die Einstellungen im Menü ’Marke teachen’
bleiben erhalten, so daß Sie bei der Rückkehr in das Menü ’Marke teachen’ dieselben Bedin-
gungen wieder vorfinden.

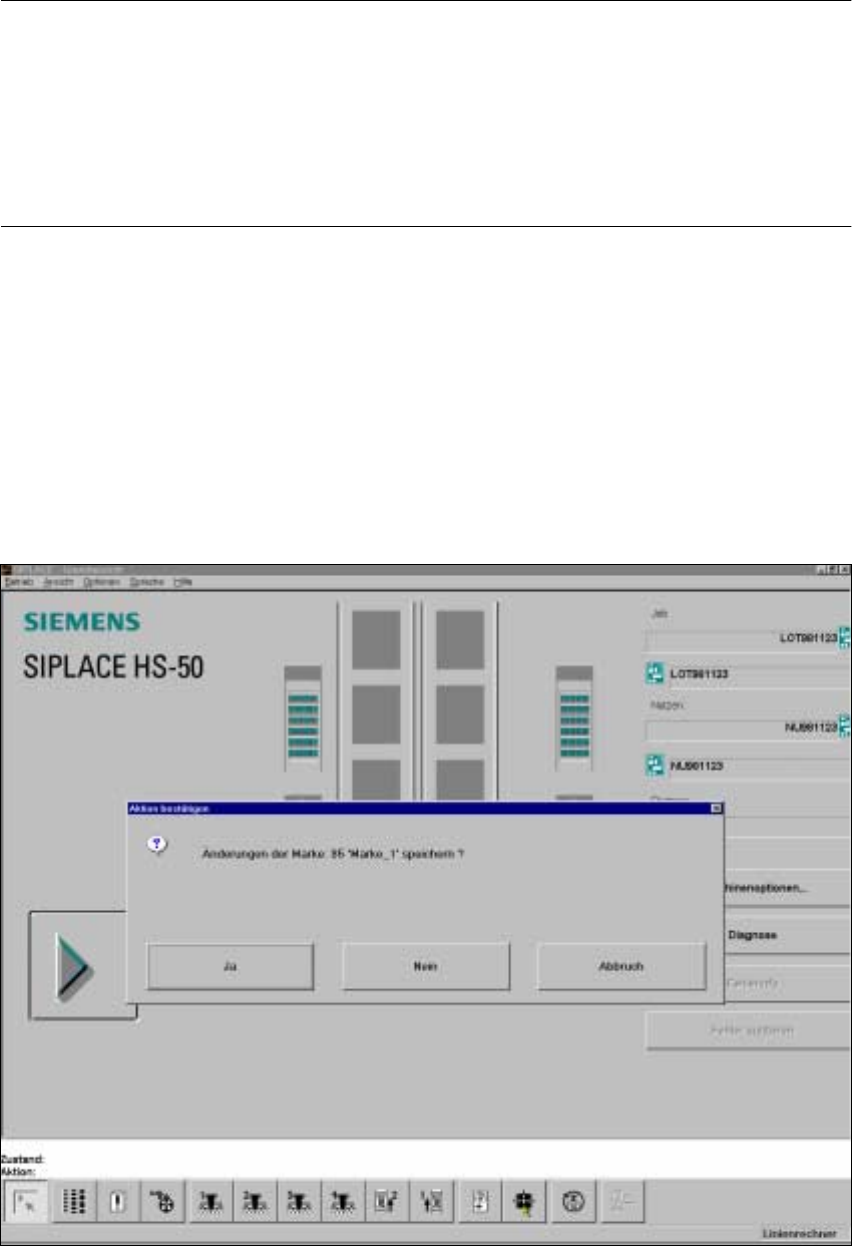

Hatten Sie allerdings Markendaten geändert oder eine neue Marke geteacht und wechseln
dann vom Grundmenü aus zu den Menüs ’Bauelement testen’, ’Einzelfunktionen’, ’SITEST’
oder ’Bestücken fortsetzen’, so wird die Auswahlbox ’Markendaten speichern’ aufgeklappt.
Sie haben nun die Wahl, die geänderten oder neu aufgenommenen Daten abzuspeichern
oder zu verwerfen.
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.5 Marke teachen
223
Durch die Wahl der Option ’Marke speichern’ veranlassen Sie den Stationsrechner, die Mar-
kendaten an den Linienrechner zu schicken, dort zu speichern und die Markennummernliste
zu aktualisieren.
Der Stationsrechner sendet die Markendaten zum Linienrechner. Die Markennummernliste
wird nicht zum Linienrechner übertragen, da dieser eine Korrektur der Liste aufgrund der ge-
änderten Markendaten selbst vornimmt und dann die veränderten Markendaten auch bei den
übrigen Stationen aktualisiert. Die Transformationstafeln werden lokal im Stationsrechner ge-
halten.
 2SWLRQ¶$XVZDKO3RUWDO¶
Mit Hilfe dieser Option können Sie mit Schaltknöpfen Portal 1, Portal 2, Portal 3 oder Portal 4
als Teachportal anwählen. Die Standardeinstellung ist Portal 1.
Å Positionieren Sie den Mauszeiger auf das gewünschte Portal.
Å Klicken Sie auf den Schaltknopf. Der Schaltknopf des gewählten Portals wird schwarz aus-
gefüllt.
